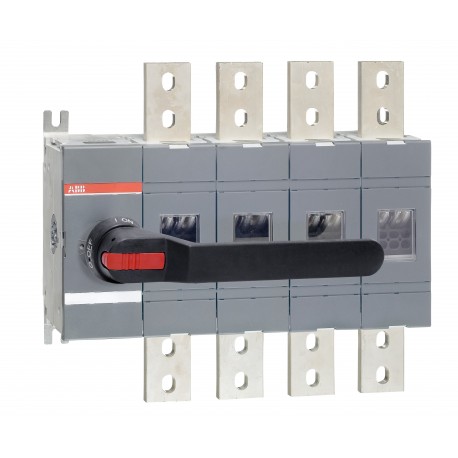

1SCA022860R6740 ABB OT1600E04P Trennschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022860R6740 ABB OT1600E04P Trennschalter

1SCA022860R6740

ABB

OT1600E04P Trennschalter

Schalter OT1600E04P trennen

Lasttrennschalter 4-polig 1600 A, mit Griff und Welle

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter > OT

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,350.21
Stückpreis: $1,350.21
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC301120M0201
Umweltinformationen1SCC301149D0202
Umweltprodukterklärung - EPD1SCC301300D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC301020C0201
Montage- und Betriebsanleitung1SCC301047M0213
Mechanische Zeichnungen1SCC301504F0001
1SCC301503F0001
OT1600E04.igs
Umweltprodukterklärung - EPD1SCC301300D0201
Umgebungsbedingungen
SchutzartFront IP00
Umweltinformationen1SCC301149D0202
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)414.5 mm
Höhe (Netto-Abmessung)372 mm
Tiefe (Netto-Abmessung)167 mm
Nettogewicht22.3 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1400 mm
Länge Verpackungseinheit 1435 mm
Höhe Verpackungseinheit 1170 mm
Bruttogewicht Verpackungseinheit 123.3 kg
EAN Verpackungseinheit 16417019309385
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 1600 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 1600 A
SchutzartFront IP00
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
Mechanische Lebensdauer6000
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 48 W
Bedingter Bemessungskurzschlussstrom (Inc)(1250 A Sicherung, 415 V) 80 kA
(1250 A Sicherung, 500 V) 100 kA
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
Bemessungsbetriebsleistung AC-23A (Pe)(400 ... 415 V) 710 kW
(500 V) 900 kW
(690 V) 1200 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(690 V) 92 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 50 kA
Besondere Funktionen-
NormenIEC 60947-3
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
04 (Linksseitig)
AnschlussartKabelschuhklemme
Klemmenbreite50 mm
Anzugsdrehmoment(nach IEC 60947-1) 50 … 75 N·m
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 50 … 75 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC301338D0201
Atex ZertifikatNo certification needed
Konformitätserklärung - CE1SCC301155D2704
DNV GL Zertifikat1SCC301184D0203
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122221
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3661770

ETIM for 1SCA022860R6740 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom Iu (EF001389) 1600 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 1250 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 1600 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 50 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 710 kW
Schaltleistung bei 400 V (EF009166) 710 kW
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Schutzart (IP), frontseitig (EF003118) IP00
Schutzart (NEMA) (EF011959) sonstige
