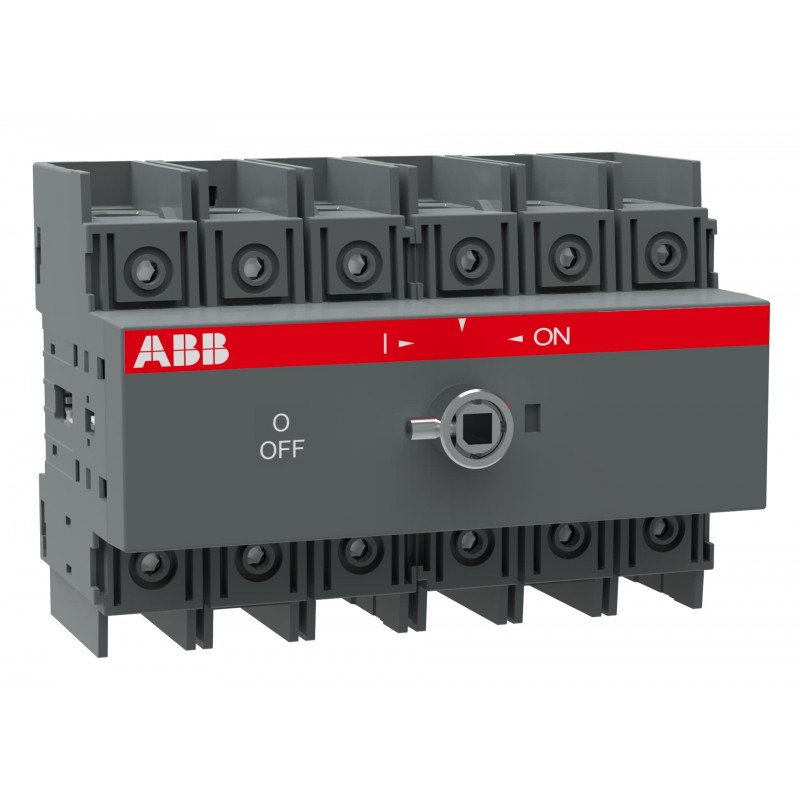

1SCA105021R1001 ABB OT100F6 Trennschalter
1SCA105021R1001
ABB
OT100F6 Trennschalter
OT100F6 Lasttrennschalter 6-polig 100A o. Griff u. Welle Trägerplatten- und DIN-Schienenmontage
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter > OT
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Produktkreislaufwirtschaft | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Umweltinformationen | 1SCC301183D0201 |
| Umweltprodukterklärung – EPD | 1SCC301280D0201 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Information | 1SCC011020D0201 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Öko Transparenz | |
| Umweltprodukterklärung – EPD | 1SCC301280D0201 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland | Finnland (FI) |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301059M0005 |
| Mechanische Zeichnungen | 1SCC301474F0001 |
| 1SCC301473F0001 | |
| OT100-125F6.igs | |
| Umweltprodukterklärung – EPD | 1SCC301280D0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 140 mm |
| Höhe (Netto-Abmessung) | 100 mm |
| Tiefe (Netto-Abmessung) | 86 mm |
| Nettogewicht | 1.1 kg |
| Technische Daten | |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 100 A |
| (500 V) 100 A | |
| (690 V) 100 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 100 A |
| (500 V) 100 A | |
| (690 V) 100 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 80 A |
| (500 V) 60 A | |
| (690 V) 40 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 22 kW |
| (400 ... 415 V) 37 kW | |
| (500 V) 37 kW | |
| (690 V) 37 kW | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 115 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 115 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 750 V |
| Bemessungsbetriebsspannung | Hauptstromkreis 750 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 3.6 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 2.5 kA |
| Bedingter Bemessungskurzschlussstrom (Inc) | (125 A Sicherung, 415 V) 50 kA |
| (125 A Sicherung, 690 V) 10 kA | |
| (63 A Sicherung, 690 V) 50 kA | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4.0 W |
| Verschmutzungsgrad | 3 |
| Grifftyp | Drehgriff |
| Griff und Welle nicht enthalten | |
| Schalter-Betriebsmechanismus | Mechanismus auf der Oberseite des Schalters |
| Phasenabstand | Standard |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Betriebsart | frontbetätigt |
| Normen | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Besondere Funktionen | - |
| Montageart | Bodenmontage |
| Anzahl Pole | 6 |
| Kabelquerschnitt | Kupfer 10 ... 70 mm² |
| Schutzart | Front IP20 |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 6 N·m |
| Mechanische Lebensdauer | 20000 |
| Verschlussart | - |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | 600 V |
| Bemessungsstromstärke, UL/CSA | 100 A |
| Nennleistung UL/CSA | (110 … 120 V AC einphasig) 5 Hp |
| (240 V AC einphasig) 15 Hp | |
| (440 ... 480 V AC einphasig) 25 Hp | |
| (550 ... 600 V AC einphasig) 20 Hp | |
| (220 ... 240 V AC dreiphasig) 30 Hp | |
| (440 ... 480 V AC dreiphasig) 50 Hp | |
| (550 ... 600 V AC dreiphasig) 50 Hp | |
| Anzugsdrehmoment | (nach IEC 60947-1) 6 N·m |
| Anzugsdrehmoment UL/CSA | 55 in·lb |
| Umgebungsbedingungen | |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| Umweltinformationen | 1SCC301183D0201 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Zertifikate und Deklarationen | |
| A2L Certificate – IEC | 1SCC301335D0201 |
| Atex Zertifikat | No certification needed |
| Konformitätserklärung - CE | 1SCC301168D2702 |
| REACH Erklärung | 1SCC011021D0201 |
| UL Zertifikat | cULus certificate OT30-125 |
| VDE Zertifikat | No certification needed |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 103 mm |
| Länge Verpackungseinheit 1 | 205 mm |
| Höhe Verpackungseinheit 1 | 102 mm |
| Bruttogewicht Verpackungseinheit 1 | 1.1 kg |
| EAN Verpackungseinheit 1 | 6417019391526 |
| Klassifizierungen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC000216 - Lasttrennschalter |
| ETIM 8 | EC000216 - Lasttrennschalter |
| ETIM 9 | EC000216 - Lasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| E-Nummer (Finnland) | 3601405 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT100F6 switch-disconnector - ABB - OT100F6 - 1SCA105021R1001 | 91 Kbytes |
|
| OT100F6 1SCA105021R1001 ABB OT100F6 Trennschalter | 86 Kbytes |
|
