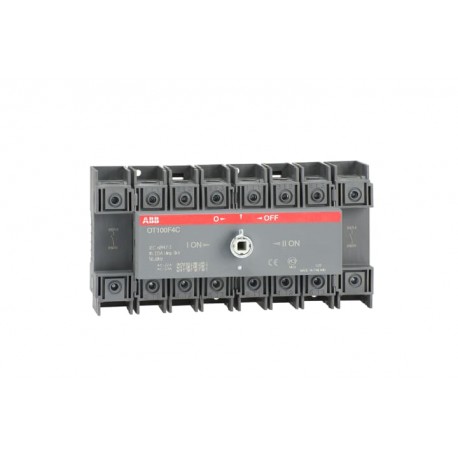

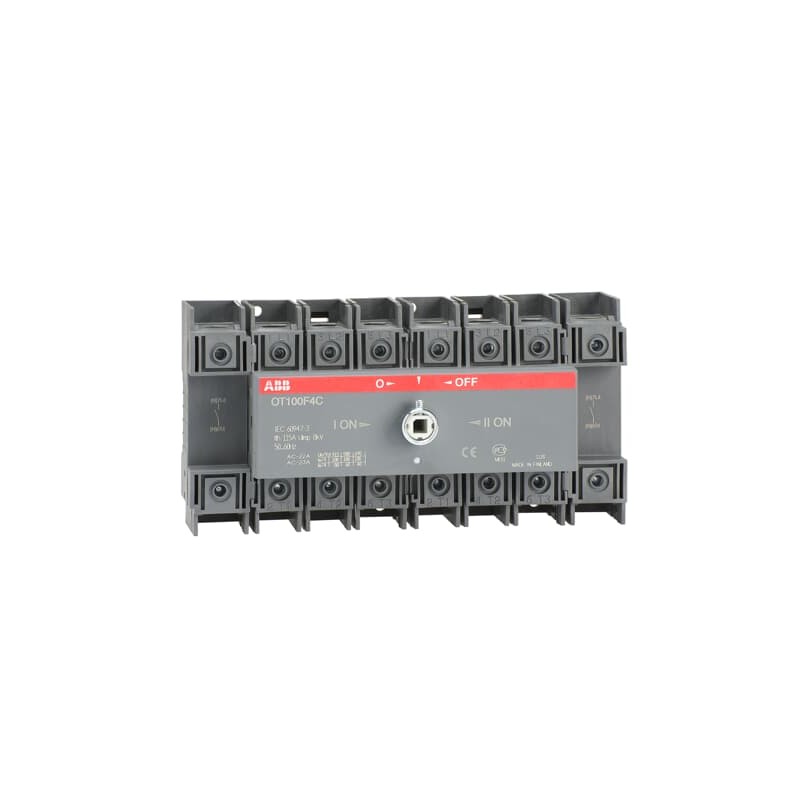

1SCA105019R1001 ABB OT100F4C Umschaltschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA105019R1001 ABB OT100F4C Umschaltschalter

1SCA105019R1001

ABB

OT100F4C Umschaltschalter

OT100F4C Schalter

Lastumschalter 4-polig 100 A, ohne Griff und Welle I-0-II

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter > OT_C

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $271.83
Stückpreis: $271.83
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Umweltprodukterklärung - EPD1SCC301274D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC301054M0006
Umweltprodukterklärung - EPD1SCC301274D0201
Umgebungsbedingungen
SchutzartFront IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)193 mm
7.6 in
Höhe (Netto-Abmessung)100 mm
3.94 in
Tiefe (Netto-Abmessung)86 mm
3.39 in
Nettogewicht1.3 kg
2.87 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1102 mm
4.02 in
Länge Verpackungseinheit 1205 mm
8.07 in
Höhe Verpackungseinheit 1103 mm
4.06 in
Bruttogewicht Verpackungseinheit 11.3 kg
2.87 lb
EAN Verpackungseinheit 16417019391502
Technische Daten
Kabelquerschnitt10 ... 70 mm²
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 115 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 115 A
SchutzartFront IP20
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
GrifftypGriff und Welle nicht enthalten
Mechanische Lebensdauer6000 Zyklen
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 4 W
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)750 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 100 A
(500 V) 100 A
(690 V) 100 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 80 A
(500 V) 60 A
(690 V) 40 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
BemessungsbetriebsspannungHauptstromkreis 750 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 2.5 Kiloampere rms
NormenUL 98 / IEC60947-3
Schalter-BetriebsmechanismusMechanismus auf der Oberseite des Schalters
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 6 N·m
Typ Umschalteroffen
Technische Daten UL/CSA
Bemessungsstromstärke, UL/CSA100 A
Nennleistung UL/CSA(nach UL 200 V) 30 Hp
(nach UL 208 V) 30 Hp
(nach UL 240 V) 30 Hp
(nach UL 480 V) 50 Hp
(nach UL 600 V) 50 Hp
Anzugsdrehmoment(nach IEC 60947-1) 6 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303021D2702
DNV Zertifikat1SCC303138D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
IDEA Granular Category Code (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3601404
E-Nummer (Norwegen)4363559

ETIM for 1SCA105019R1001 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 750 V
Bemessungsbetriebsspannung (EF001435) 750 V
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 80 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 100 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 2.5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 37 kW
Schaltleistung bei 400 V (EF009166) 37 kW
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Steckeinsatztechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Ja
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) sonstige
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) sonstige
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
OT100F4C CHANGE-OVER SWITCH - ABB - OT100F4C - 1SCA105019R1001 88 Kbytes OT100F4C CHANGE-OVER SWITCH - ABB - OT100F4C - 1SCA105019R1001
OT100F4C 1SCA105019R1001 ABB OT100F4C Umschaltschalter 76 Kbytes OT100F4C CHANGE-OVER SWITCH - ABB - OT100F4C - 1SCA105019R1001
