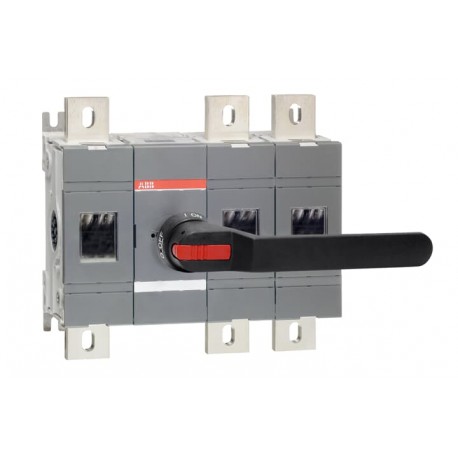

OT1000E12P 1SCA022871R5520 ABB OT1000E12P Trennschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

OT1000E12P 1SCA022871R5520 ABB OT1000E12P Trennschalter

OT1000E12P

1SCA022871R5520

ABB

OT1000E12P Trennschalter

Mehr Infos


Lasttrennschalter Trennschalter Lastschalter

Handschalter

OT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB


Verwandte Produkte

Mehr Infos



Mit einer black-ON-OFF-Kunststoffgriff und Welle als standard. Der Griff ist IP65 geschützt abschließbar in der AUS-position und mit Türverriegelung in ON-position. Der Schaft ist verstellbar für eine Reihe von Installations-tiefen.

Bestellen

  • EAN:
    6417019338408
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85365080

Abmessungen

  • Produkt Netto-Breite:
    335mm
  • Produkt Netto-Höhe:
    306mm
  • Produkt Netto Tiefe:
    146mm
  • Produkt-Netto-Gewicht:
    17.5kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    400 mm
  • Paket Level 1 Höhe:
    170 mm
  • Paket Level 1 Länge:
    435 mm
  • Paket Level 1 Brutto-Gewicht:
    17,5 kg
  • Paket Level 1-EAN:
    6417019338408

Umwelt

  • RoHS Status:
    Geplante Folgen der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung nach 2006-06-01

Weitere Informationen

  • Herkömmliche Free-air Thermal Current (Ith):
    q = 40 °C 1000 A
  • Konventioneller Thermischer Strom (Idie):
    Vollständig Geschlossene 1000 A
  • Erder Typ:
    Keine Weitere Art
  • Griff Typ:
    Pistole
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Enthält:
    Griff und Welle
  • Montage Typ:
    Normal
  • Anzahl der Pole:
    3
  • Betätigungsvorrichtung:
    Mechanismus zwischen den Polen
  • Betriebsart:
    Vor Betrieben
  • Verschmutzungsgrad:
    3
  • Position von Line Terminals:
    Top-In - Bottom-Out
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 19 W
  • Produkt-Typ:
    OT1000
  • Produkt-Name:
    Lasttrennschalter
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    12 kV
  • Bemessungsisolationsspannung (Uich):
    1000 V
  • Bemessungs-Betriebsstrom AC-21A (iche):
    (380 ... 415 V) 1000 A
    (500 V) 1000 A
    (690 V) 1000 A
  • Bemessungs-Betriebsstrom AC-22A (iche):
    (380 ... 415 V) 1000 A
    (500 V) 1000 A
    (690 V) 1000 A
  • Bemessungs-Betriebsstrom AC-23A (iche):
    (380 ... 415 V) 1000 A
    (500 V) 1000 A
    (690 V) 1000 A
  • Bemessungs-Strom AC-23A (Pe):
    (400 V) 560 kW
    (415 V) 560 kW
    (500 V) 710 kW
    (690 V) 1000 kW
  • Bemessungs-Spannung:
    1000 V
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    für 1 s 50 kiloampere rms
  • Besondere Funktionen:
    Keine
  • Standards:
    IEC
  • Geeignet für Produkt-Klasse:
    Lasttrennschalter
  • Terminal-Typ:
    Lug terminals
  • Terminalbreite:
    50 mm
  • Anzugsmoment:
    acc. IEC 60947-1 50 ... 75 N·m

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 5:
    EC000216 - Lasttrennschalter
  • Objekt-Classification Code:
    Q

Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf-OT1000E12P switch-disconnector - ABB - OT1000E12P - 1SCA022871R5520 English 90 Kbytes pdf-OT1000E12P switch-disconnector - ABB - OT1000E12P - 1SCA022871R5520
