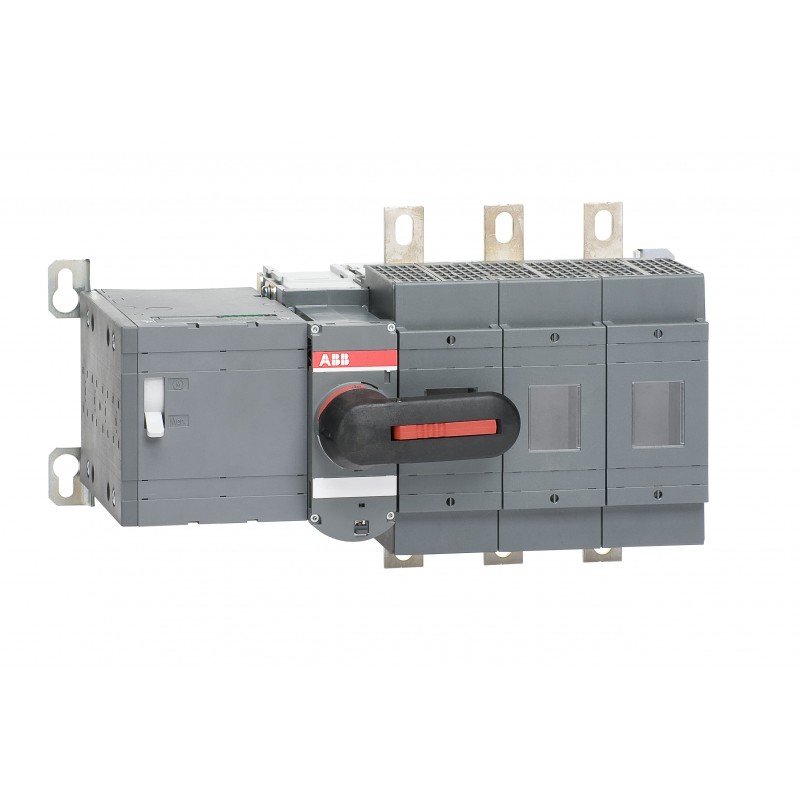

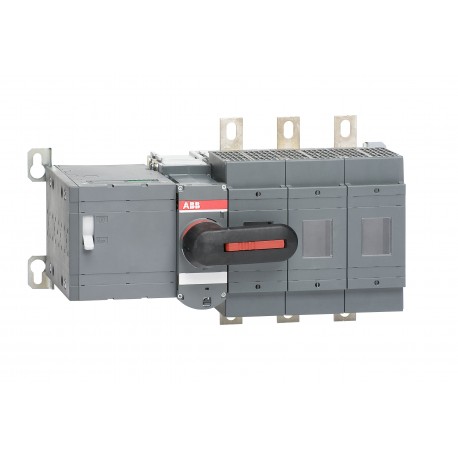

1SCA104295R1001 ABB OSM250D3M230C Motorschalter Sicherung
1SCA104295R1001
ABB
OSM250D3M230C Motorschalter Sicherung
Sicherungsschalter für Motor OSM250D3M230C
OSM250D3M230C Lasttrennsch. m. Mot. 3-polig 250A m. Griff für manuel. Betr. Motorspg. (Ue) 220-240V AC
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter > OS
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Produktkreislaufwirtschaft | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Umweltinformationen | 1SCC311002D0201 |
| Konzernziel für die Deponierung von Abfällen | UL 2799 Zero Waste To Landfill Validation available |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Information | 1SCC011020D0201 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland | Finnland (FI) |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311029M0203 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 354 mm |
| Höhe (Netto-Abmessung) | 206 mm |
| Tiefe (Netto-Abmessung) | 193 mm |
| Nettogewicht | 7.26 kg |
| 16.01 lb | |
| Technische Daten | |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 250 A |
| (500 V AC) 250 A | |
| (690 V AC) 250 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 140 kW |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V) 80 kA |
| Motorbetriebsspannung | 220 ... 240 V AC |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 13 W |
| Verschmutzungsgrad | 3 |
| Grifftyp | inklusiv Griff und Welle |
| Schalter-Betriebsmechanismus | 03 (Linksseitig) |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Sicherungsgröße | NH0 |
| NH1 | |
| Sicherungsart | DIN |
| Betriebsart | frontbetätigt |
| Normen | IEC 60947-3 |
| Montageart | Bodenmontage |
| Anzahl Pole | 3 |
| Anschlussart | Kabelschuhklemme |
| Anzugsdrehmoment | 30 … 44 N·m |
| Bemessungsstrom (In) | (Hauptstromkreis) 250 A |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 30 … 44 N·m |
| Umgebungsbedingungen | |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| Umweltinformationen | 1SCC311002D0201 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Zertifikate und Deklarationen | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Konformitätserklärung - CE | 1SCC311152D2703 |
| REACH Erklärung | 1SCC011021D0201 |
| UL Zertifikat | No certification needed |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 215 mm |
| 8.46 in | |
| Länge Verpackungseinheit 1 | 395 mm |
| 15.55 in | |
| Höhe Verpackungseinheit 1 | 215 mm |
| 8.46 in | |
| Bruttogewicht Verpackungseinheit 1 | 8.91 kg |
| 19.64 lb | |
| EAN Verpackungseinheit 1 | 6417019384955 |
| Klassifizierungen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC001040 - Sicherungslasttrennschalter |
| ETIM 8 | EC001040 - Sicherungslasttrennschalter |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| E-Nummer (Finnland) | 3638118 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OSM250D3M230C Motorized switch fuse - ABB - OSM250D3M230C - 1SCA104295R1001 | 104 Kbytes |
|
| OSM250D3M230C 1SCA104295R1001 ABB OSM250D3M230C Motorschalter Sicherung | 77 Kbytes |
|
