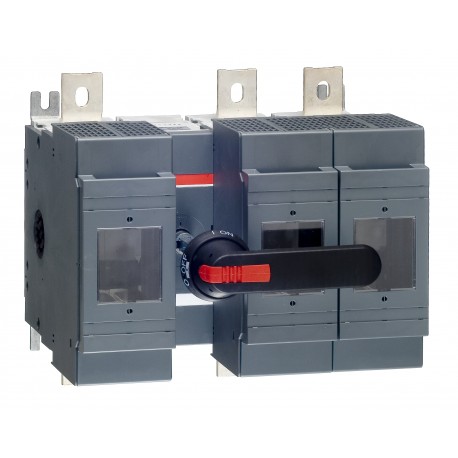

1SCA022825R5340 ABB OS800D12P Schalter Sicherung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022825R5340 ABB OS800D12P Schalter Sicherung

1SCA022825R5340

ABB

OS800D12P Schalter Sicherung

Sicherungsschalter OS800D12P

Lasttrennschalter für Sicherungen 3-polig 800 A, mit Griff und Welle

Mehr Infos


Niederspannungsschaltgeräte > Sicherungslasttrennschalter

Handschalter > OS

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,232.80
Stückpreis: $1,232.80
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Umweltprodukterklärung - EPD1SCC311202D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC311013C0201
Montage- und Betriebsanleitung1SCC311016M0210
Mechanische ZeichnungenOS600-800D_J_L12.stp
Umweltprodukterklärung - EPD1SCC311202D0201
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)341 mm
Höhe (Netto-Abmessung)306 mm
Tiefe (Netto-Abmessung)233 mm
Nettogewicht14.89 kg
32.83 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1328 mm
12.91 in
Länge Verpackungseinheit 1365 mm
14.37 in
Höhe Verpackungseinheit 1260 mm
10.24 in
Bruttogewicht Verpackungseinheit 115.67 kg
34.55 lb
EAN Verpackungseinheit 16417019283692
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 800 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 720 A
Schutzart(nach IEC 60529) IP20
SicherungsgrößeNH3
SicherungsartDIN
Grifftypinklusiv Griff und Welle
MontageartBodenmontage
Anzahl Pole3P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 75 W
Bedingter Bemessungskurzschlussstrom (Inc)(500 V) 100 kA
(690 V) 80 kA
Bemessungsstrom (In)(Hauptstromkreis) 800 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(500 V) 800 A
(690 V) 800 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 250 kW
(400 V) 450 kW
(415 V) 450 kW
(500 V) 560 kW
(690 V) 710 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 18 Kiloampere rms
NormenIEC 60947-3
Schalter-Betriebsmechanismus12 (Zwischen den Polen)
AnschlussartKabelschuhklemme
Klemmenbreite39 mm
Anzugsdrehmoment50 ... 75 N·m
Technische Daten UL/CSA
Anzugsdrehmoment50 ... 75 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC311209D0201
Atex ZertifikatNo certification needed
CCC ZertifikatCCC OS630-800 2016
Konformitätserklärung - CE1SCC311112D2704
DNV GL Zertifikat1SCC311131D0203
UL ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC001040 - Sicherungslasttrennschalter
ETIM 10EC001040 - Sicherungslasttrennschalter
UNSPSC39122233
IDEA Granular Category Code (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3661556
E-Nummer (Schweden)3172103

ETIM for 1SCA022825R5340 Niederspannungsschaltgeräte (EC001040)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Sicherheitsschalter (EF006985) Ja
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsdauerstrom Iu (EF001389) 720 A
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 710 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 80 kA
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 18 kA
Geeignet für Sicherungseinsätze (EF006692) NH3
Polzahl (EF001391) 3
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Kabeleinführung (EF000537) sonstige
Mit Steckverbindern bestückt (EF011696) Ja
Geeignet für Bodenbefestigung (EF007243) Nein
Geeignet für Frontbefestigung (EF007246) Nein
Geeignet für Sammelschienenaufbau (EF007259) Ja
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Position des Betätigungselements (EF009410) vorne
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
OS800D12P Switch fuse - ABB - OS800D12P - 1SCA022825R5340 91 Kbytes OS800D12P Switch fuse - ABB - OS800D12P - 1SCA022825R5340
OS800D12P 1SCA022825R5340 ABB OS800D12P Schalter Sicherung 89 Kbytes OS800D12P Switch fuse - ABB - OS800D12P - 1SCA022825R5340
