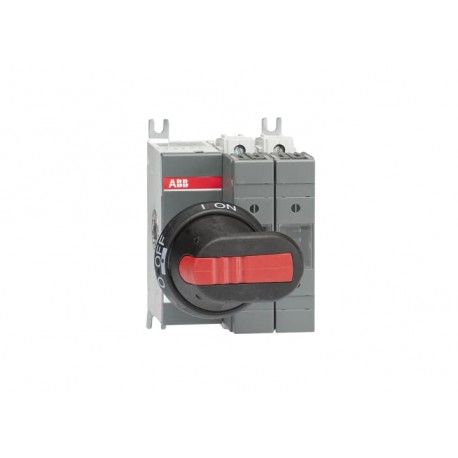

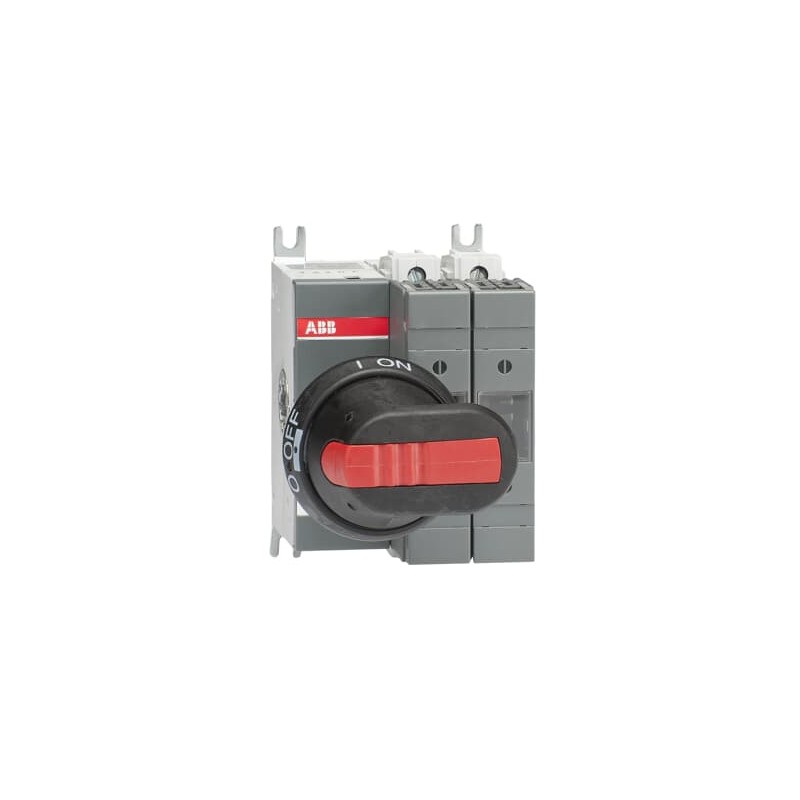

1SCA116715R1001 ABB Schalter sicherung OS63GD02P
1SCA116715R1001
ABB
Schalter sicherung OS63GD02P
Sicherungsschalter OS63GD02P
Lasttrennschalter für Sicherungen 2-polig 63 A, mit Griff und Welle
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311048M0201 |
| Umweltprodukterklärung - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 008a8873-967b-4f0c-af24-a3c242b46594 Finnland (FI) |
| Vereinfachtes SCIP | 11c0a3d9-be84-4b72-b111-8be567cf7b5a Deutschland (DE) |
| 3ea2d577-3d37-498e-ba17-04ec8b497a96 Estland (EE) | |
| f8b6cf52-d51d-497a-b1bf-85a5064be01b Portugal (PT) | |
| 8db044de-4b8e-42e0-87f2-2323834fcaee Griechenland (GR) | |
| cfc6da0f-de24-4d50-ad97-02ac3defdba9 Belgien (BE) | |
| 09a2bb68-ae81-4583-baf1-d38930ca219f Italien (IT) | |
| 597a1711-6079-42e2-a5a7-ca9bcd0f52dd Bulgarien (BG) | |
| 15efd227-7c33-4125-905b-4efab6d58b81 Polen (PL) | |
| 3d092957-43ee-4b0f-bcf3-2c755d78b964 Kroatien (CR) | |
| c21a491e-5269-4fae-955a-e8e18f477aa8 Belgien (BE) | |
| 62616ed7-e3ad-4c16-9b53-c74bb851adb0 Spanien (ES) | |
| 3003477b-8d14-418e-a3b2-d6fb07a53ea1 Schweden (SE) | |
| 5e0c9741-4a00-4f5c-90a8-639a78f0a759 Polen (PL) | |
| 557c764b-a096-439f-99d0-fa3b4937f13a Deutschland (DE) | |
| b896d985-e30b-424b-9947-95d62753701e Tschechische Republik (CZ) | |
| be4b0b58-c567-4e6f-ae01-b19cc7f11b9d Ungarn (HU) | |
| 2c375dd6-4b94-4c16-9823-a70416ca0f09 Dänemark (DK) | |
| fa4b861e-85dc-4f77-8d45-fae8d5ad07b5 Deutschland (DE) | |
| dc433641-d729-45e3-9ede-6ea572ee7b73 Deutschland (DE) | |
| 4c719ce4-a15a-464c-a671-3e55b5e6fd46 Deutschland (DE) | |
| a9fcb3ee-3aa4-46af-9385-2187197d8d69 Norwegen (NO) | |
| 1cd1222e-657b-49b7-bcc5-11054e450318 Ungarn (HU) | |
| d3f98985-2a68-4841-8e06-355b5d477384 Niederlande (NL) | |
| c23cc9aa-b2cd-4bc5-b71b-e0089872aab5 Polen (PL) | |
| c6d04c66-c06f-464a-8cac-65ce0a5fe6aa Frankreich (FR) | |
| 49f1143f-4ab7-4314-a717-e757baa84872 Frankreich (FR) | |
| f57689a3-27cd-4235-89b8-789b5994affc Schweden (SE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311036M0212 |
| Mechanische Zeichnungen | OS63GD02.igs |
| Umweltprodukterklärung - EPD | 1SCC311195D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 88 mm |
| Höhe (Netto-Abmessung) | 112 mm |
| Tiefe (Netto-Abmessung) | 121 mm |
| Nettogewicht | 0.915 kg |
| 2.02 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Länge Verpackungseinheit 1 | 190 mm |
| 7.5 in | |
| Höhe Verpackungseinheit 1 | 145 mm |
| 5.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 1 kg |
| 2.2 lb | |
| EAN Verpackungseinheit 1 | 6417019488028 |
| Technische Daten | |
| Kabelquerschnitt | 2.5 ... 25 mm² |
| Anschlussmöglichkeit | mehrdrähtig 2.5 … 25 mm² |
| flexibel 2.5 … 25 mm² | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 63 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 63 A |
| Schutzart | (nach IEC 60529) IP20 |
| Sicherungsgröße | NH000 |
| Sicherungsart | DIN |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 2P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsstrom 2 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Bemessungsstrom (In) | (Hauptstromkreis) 63 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 18.5 kW |
| (400 V) 30 kW | |
| (415 V) 30 kW | |
| (500 V) 37 kW | |
| (690 V) 55 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 2.5 Kiloampere rms |
| Empfohlener Schraubendreher | Hauptstromkreis Sechskant 4 |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 02 (Linksseitig) |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | 3 N·m |
| 4 N·m | |
| Abisolierlänge | Hauptstromkreis 12 mm |
| Hauptstromkreis 0.47 in | |
| Technische Daten UL/CSA | |
| Abisolierlänge | Hauptstromkreis 12 mm |
| Hauptstromkreis 0.47 in | |
| Empfohlener Schraubendreher | Hauptstromkreis Sechskant 4 |
| Anzugsdrehmoment | 3 N·m |
| 4 N·m | |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311208D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS32-63G_ 2016.pdf |
| Konformitätserklärung - CE | 1SCC311136D2703 |
| DNV GL Zertifikat | 1SCC311125D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 63 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 55 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 2.5 kA |
| Geeignet für Sicherungseinsätze (EF006692) | NH000 |
| Polzahl (EF001391) | 2 |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | links |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
