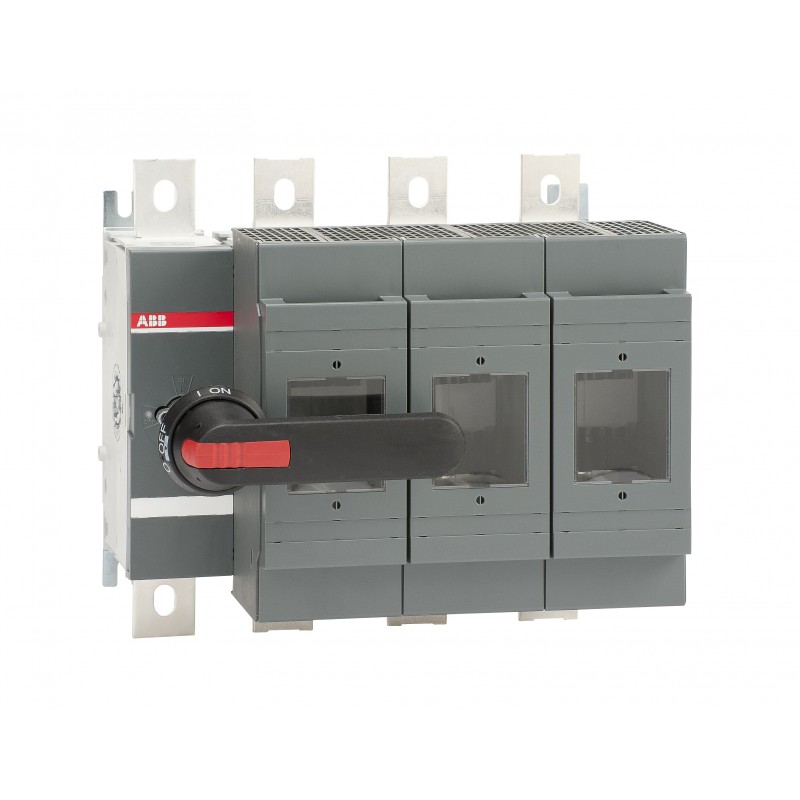

1SCA100858R1001 ABB OS630D03N3P Schalter Sicherung
1SCA100858R1001
ABB
OS630D03N3P Schalter Sicherung
Sicherungsschalter OS630D03N3P
Lasttrennschalter für Sicherungen 3-polig 630 A, mit Griff und Welle inklusiv ausbaubarer Neutralleiter
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter > OS
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Umweltprodukterklärung - EPD | 1SCC311202D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311016M0210 |
| Mechanische Zeichnungen | os600j03.stp |
| Umweltprodukterklärung - EPD | 1SCC311202D0201 |
| Umgebungsbedingungen | |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 343 mm |
| Höhe (Netto-Abmessung) | 306 mm |
| Tiefe (Netto-Abmessung) | 233 mm |
| Nettogewicht | 15.046 kg |
| 33.17 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 328 mm |
| 12.91 in | |
| Länge Verpackungseinheit 1 | 365 mm |
| 14.37 in | |
| Höhe Verpackungseinheit 1 | 260 mm |
| 10.24 in | |
| Bruttogewicht Verpackungseinheit 1 | 15.826 kg |
| 34.89 lb | |
| EAN Verpackungseinheit 1 | 6417019358000 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 630 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 570 A |
| Art des vierten Pols | Detachable Neutral Link Integrated Into the Mechanism |
| Sicherungsgröße | NH3 |
| Sicherungsart | DIN |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 46 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V) 80 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 630 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 630 A |
| (690 V) 630 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 200 kW |
| (400 V) 355 kW | |
| (415 V) 355 kW | |
| (500 V) 450 kW | |
| (690 V) 630 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 18 Kiloampere rms |
| Besondere Funktionen | Ausbaubarer Neutralleiter |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 03 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 39 mm |
| Anzugsdrehmoment | 50 ... 75 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 50 ... 75 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS630-800 2016 |
| Konformitätserklärung - CE | 1SCC311112D2704 |
| DNV GL Zertifikat | 1SCC311131D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS630D03N3P Switch fuse - ABB - OS630D03N3P - 1SCA100858R1001 | 90 Kbytes |
|
| OS630D03N3P 1SCA100858R1001 ABB OS630D03N3P Schalter Sicherung | 79 Kbytes |
|
