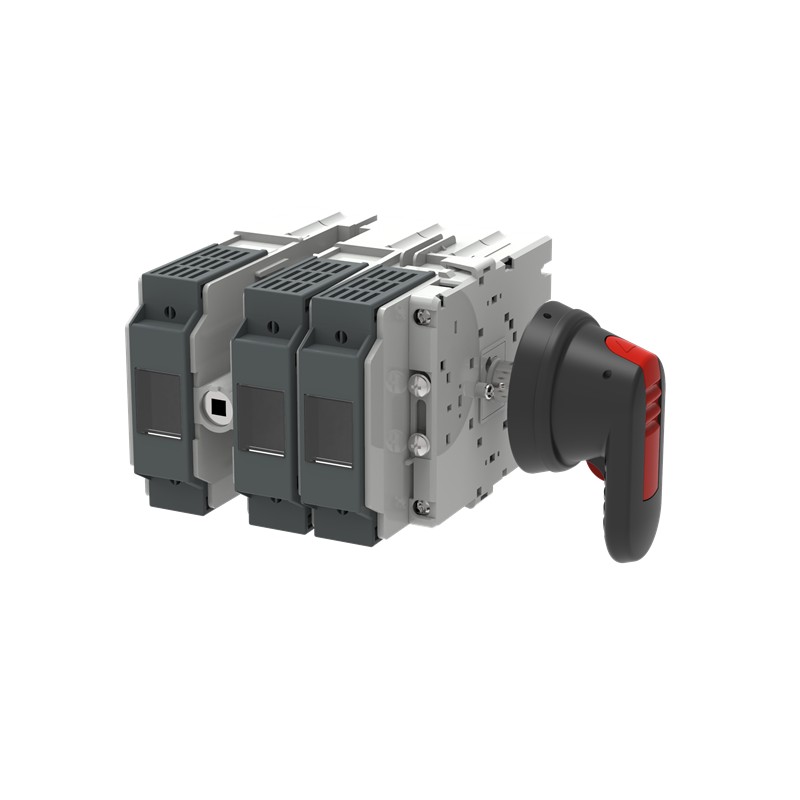

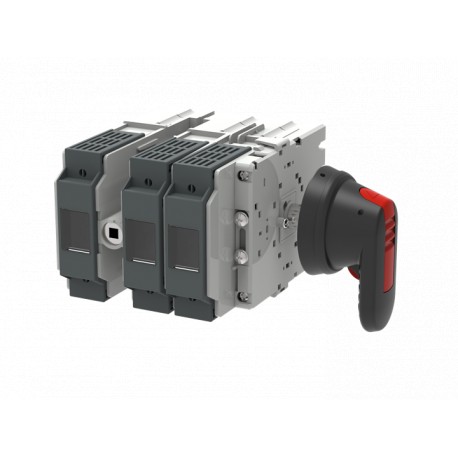

1SCA108942R1001 ABB Schalter sicherung OS40FDS30000 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA108942R1001 ABB Schalter sicherung OS40FDS30000

1SCA108942R1001

ABB

Schalter sicherung OS40FDS30000

Sicherungsschalter OS40FDS30000

Lasttrennschalter für Sicherungen 3-polig 40 A, mit Griff und Welle seitliche Betätigung

Mehr Infos


Niederspannungsschaltgeräte > Sicherungslasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $230.99
Stückpreis: $230.99
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Umweltprodukterklärung - EPD1SCC311204D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC311013C0201
Montage- und Betriebsanleitung1SCC311032M0203
Mechanische Zeichnungenos40fds30000.stp
Umweltprodukterklärung - EPD1SCC311204D0201
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietLitauen (LT)
Abmessungen
Breite (Netto-Abmessung)126 mm
Höhe (Netto-Abmessung)97 mm
Tiefe (Netto-Abmessung)141 mm
Nettogewicht0.7 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1240 mm
Länge Verpackungseinheit 1120 mm
Höhe Verpackungseinheit 1130 mm
Bruttogewicht Verpackungseinheit 10.7 kg
EAN Verpackungseinheit 16417019421933
Technische Daten
Kabelquerschnitt2.5 ... 25 mm²
Anschlussmöglichkeitmehrdrähtig 0.75 … 10 mm²
flexibel 0.75 … 10 mm²
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 40 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 40 A
Schutzart(nach IEC 60529) IP20
SicherungsgrößeNH000
SicherungsartDIN
GrifftypGriff und Welle nicht enthalten
MontageartBodenmontage
Anzahl Pole3P
Betriebsartseitliche Bedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 3.5 W
Bedingter Bemessungskurzschlussstrom (Inc)(500 V) 100 kA
(690 V) 80 kA
Bemessungsstrom (In)(Hauptstromkreis) 40 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsstrom AC-22A (Ie)(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsstrom AC-23A (Ie)(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 11 kW
(400 V) 18.5 kW
(415 V) 18.5 kW
(500 V) 22 kW
(690 V) 30 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 1 Kiloampere rms
Empfohlener SchraubendreherHauptstromkreis Steckplatz
NormenIEC 60947-3
Schalter-Betriebsmechanismus30 (Rechtsseitig)
AnschlussartSchraubklemme
Anzugsdrehmoment2 N·m
AbisolierlängeHauptstromkreis 12...14 mm
Hauptstromkreis 0.47…0.55 in
Technische Daten UL/CSA
AbisolierlängeHauptstromkreis 12...14 mm
Hauptstromkreis 0.47…0.55 in
Empfohlener SchraubendreherHauptstromkreis Steckplatz
Anzugsdrehmoment2 N·m
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CCC ZertifikatCCC OS200-250 2016
Konformitätserklärung - CE1SCC311129D2702
DNV GL Zertifikat1SCC311125D0203
UL ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC001040 - Sicherungslasttrennschalter
ETIM 10EC001040 - Sicherungslasttrennschalter
UNSPSC39122233
IDEA Granular Category Code (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3661972

ETIM for 1SCA108942R1001 Niederspannungsschaltgeräte (EC001040)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Sicherheitsschalter (EF006985) Ja
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsdauerstrom Iu (EF001389) 40 A
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 30 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 80 kA
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 1 kA
Geeignet für Sicherungseinsätze (EF006692) NH000
Polzahl (EF001391) 3
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Kabeleinführung (EF000537) sonstige
Mit Steckverbindern bestückt (EF011696) Ja
Geeignet für Bodenbefestigung (EF007243) Nein
Geeignet für Frontbefestigung (EF007246) Nein
Geeignet für Sammelschienenaufbau (EF007259) Ja
Ausführung des Betätigungselements (EF006976) kurzer Drehgriff
Position des Betätigungselements (EF009410) rechts
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
