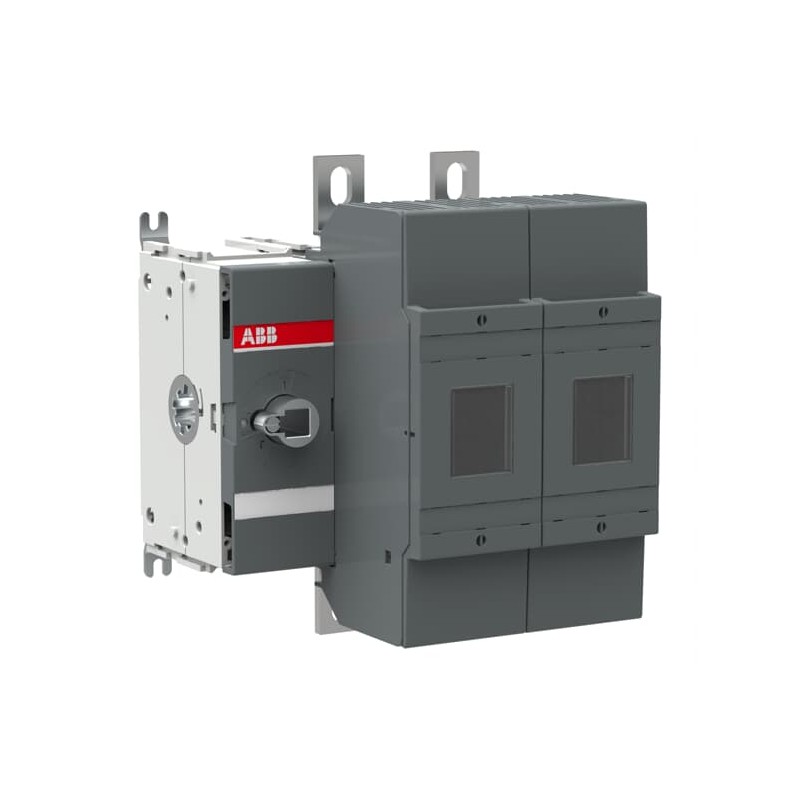

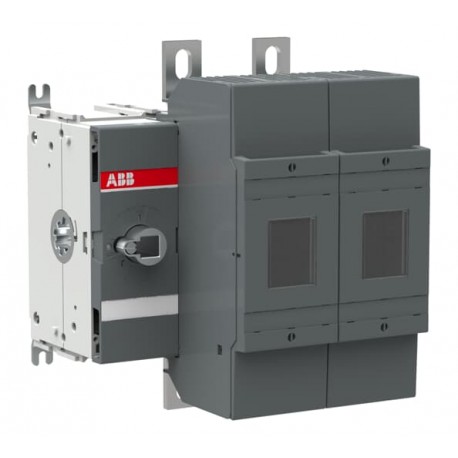

1SCA107592R1001 ABB Schalter sicherung OS400J02
1SCA107592R1001
ABB
Schalter sicherung OS400J02
Sicherungsschalter OS400J02
OS400J02 FUSIBLE DISCONNECT SWITCH
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Produktkreislaufwirtschaft | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Umweltprodukterklärung – EPD | 1SCC311198D0201 |
| Konzernziel für die Deponierung von Abfällen | UL 2799 Zero Waste To Landfill Validation available |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Information | 1SCC011020D0201 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Öko Transparenz | |
| Umweltprodukterklärung – EPD | 1SCC311198D0201 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland | Finnland (FI) |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311015M0215 |
| Umweltprodukterklärung – EPD | 1SCC311198D0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 191 mm |
| Höhe (Netto-Abmessung) | 230 mm |
| Tiefe (Netto-Abmessung) | 176 mm |
| Nettogewicht | 5.6 kg |
| Technische Daten | |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 400 A |
| (690 V) 400 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 132 kW |
| (400 V) 220 kW | |
| (415 V) 230 kW | |
| (500 V) 280 kW | |
| (690 V) 400 kW | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 400 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 400 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 14 Kiloampere rms |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V) 80 kA |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 30 W |
| Verschmutzungsgrad | 3 |
| Grifftyp | Griff und Welle nicht enthalten |
| Schalter-Betriebsmechanismus | 02 (Linksseitig) |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Sicherungsgröße | 400 A |
| Sicherungsart | Class J |
| Betriebsart | frontbetätigt |
| Normen | UL98 |
| IEC 60947-3 | |
| Montageart | Bodenmontage |
| Anzahl Pole | 2 |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 25 mm |
| Anzugsdrehmoment | 30 … 44 N·m |
| Bemessungsstrom (In) | (Hauptstromkreis) 400 A |
| Technische Daten UL/CSA | |
| Bemessungsstromstärke, UL/CSA | 400 A |
| Nennleistung UL/CSA | (nach UL 240 V) 125 Hp |
| (nach UL 480 V) 250 Hp | |
| (nach UL 600 V) 350 Hp | |
| Anzugsdrehmoment | 30 … 44 N·m |
| Anzugsdrehmoment UL/CSA | Drahtbügel 375 in·lb |
| Kabelöse 240 in·lb | |
| Umgebungsbedingungen | |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Zertifikate und Deklarationen | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| CCC Zertifikat | CCC OS315-400 2016 |
| Konformitätserklärung - CE | 1SCC311099D2704 |
| DNV GL Zertifikat | 1SCC311131D0203 |
| REACH Erklärung | 1SCC011021D0201 |
| UL Zertifikat | cULus certificate OS400 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 240 mm |
| Länge Verpackungseinheit 1 | 270 mm |
| Höhe Verpackungseinheit 1 | 206 mm |
| Bruttogewicht Verpackungseinheit 1 | 4.97 kg |
| EAN Verpackungseinheit 1 | 6417019410692 |
| Klassifizierungen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC001040 - Sicherungslasttrennschalter |
| ETIM 8 | EC001040 - Sicherungslasttrennschalter |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 400 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 400 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 14 kA |
| Geeignet für Sicherungseinsätze (EF006692) | sonstige |
| Polzahl (EF001391) | 2 |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | kurzer Drehgriff |
| Position des Betätigungselements (EF009410) | links |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
