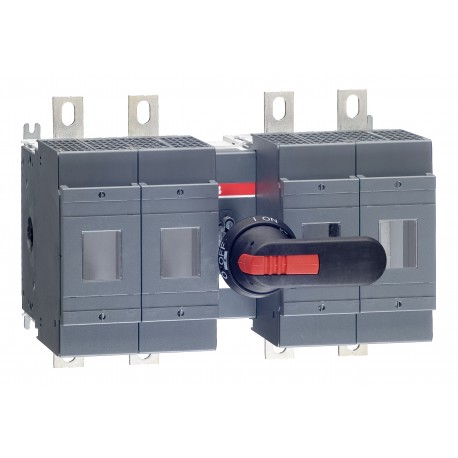

OS400D22N2P 1SCA022753R1770 ABB OS400D22N2P Schalter Sicherung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

OS400D22N2P 1SCA022753R1770 ABB OS400D22N2P Schalter Sicherung

OS400D22N2P

1SCA022753R1770

ABB

OS400D22N2P Schalter Sicherung

Mehr Infos


Lasttrennschalter Trennschalter Lastschalter

Handschalter

OS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB


Verwandte Produkte

Mehr Infos



Einschließlich terminal bolt kit, schwarzem ON-OFF-Kunststoffgriff und Welle als standard. Der Griff ist IP65 geschützt, abschließbar in der OFF-position und mit Türverriegelung in ON-position. Der Schaft ist verstellbar für eine Reihe von Installations-tiefen.

Bestellen

  • EAN:
    6417019244877
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85365080

Abmessungen

  • Produkt Netto-Breite:
    318mm
  • Produkt Netto-Höhe:
    176mm
  • Produkt Netto Tiefe:
    230mm
  • Produkt-Netto-Gewicht:
    9.1kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    240 mm
  • Paket Level 1 Höhe:
    206 mm
  • Paket Level 1 Länge:
    335 mm
  • Paket Level 1 Brutto-Gewicht:
    9,1 kg
  • Paket Level 1-EAN:
    6417019244877

Umwelt

  • RoHS Status:
    Geplante Folgen der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung nach 2006-05-01

Weitere Informationen

  • Herkömmliche Free-air Thermal Current (Ith):
    q = 40 °C 400 A
  • Konventioneller Thermischer Strom (Idie):
    Vollständig Geschlossene 400 A
  • Sicherungsgröße:
    0, 1, 2
  • Sicherung System:
    DIN
  • Art Der Sicherung:
    DIN
  • Griff Typ:
    Pistolengriff
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Enthält:
    Griff und Welle
  • Montage Typ:
    Normal
  • Anzahl der Pole:
    4
  • Betätigungsvorrichtung:
    Mechanismus zwischen den Polen
  • Betriebsart:
    Vor Betrieben
  • Position von Line Terminals:
    Top-In - Bottom-Out
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen 30 W pro Pol
  • Produkt-Typ:
    OS400
  • Produkt-Name:
    Schalter Sicherung
  • Bemessungs-Betriebsstrom AC-21A (iche):
    (690 V) 400 A
    (380 ... 415 V) 400 A
    (500 V) 400 A
  • Bemessungs-Betriebsstrom AC-22A (iche):
    (380 ... 415 V) 400 A
    (500 V) 400 A
    (690 V) 400 A
  • Bemessungs-Betriebsstrom AC-23A (iche):
    (500 V) 400 A
    (690 V) 400 A
    (380 ... 415 V) 400 A
  • Bemessungs-Strom AC-23A (Pe):
    (220 V ... 240 V) 132 kW
    (400 V) 220 kW
    (415 V) 230 kW
    (500 V) 280 kW
    (690 V) 400 kW
  • Bemessungs-Spannung:
    690 V AC
  • Standards:
    IEC
  • Terminal-Typ:
    Lug terminals

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • E-nummer:
    3172083
  • ETIM 5:
    EC001040 - Fuse switch-disconnector
  • Objekt-Classification Code:
    Q

Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf-OS400D22N2P Switch fuse - ABB - OS400D22N2P - 1SCA022753R1770 English 90 Kbytes pdf-OS400D22N2P Switch fuse - ABB - OS400D22N2P - 1SCA022753R1770
