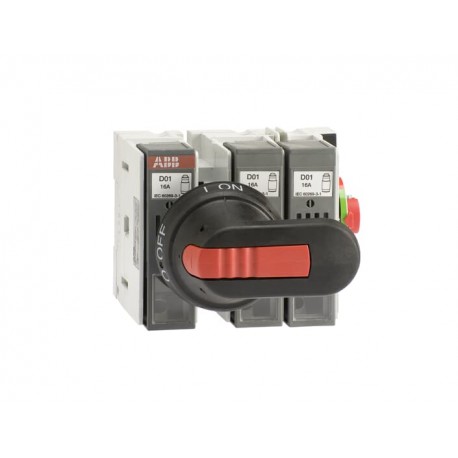

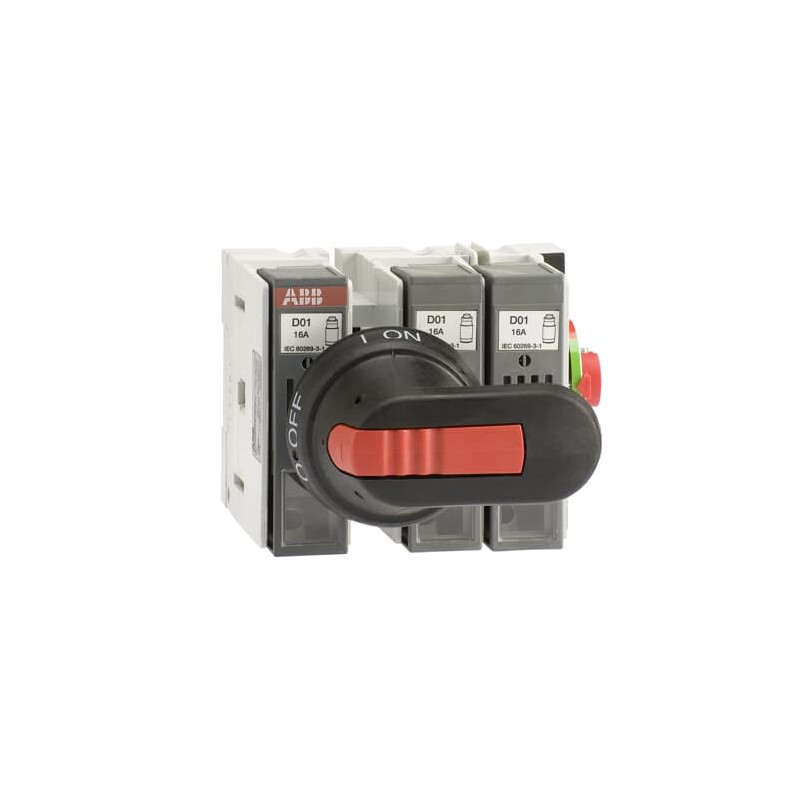

1SCA108639R1001 ABB Schalter sicherung OS25FFS3010
1SCA108639R1001
ABB
Schalter sicherung OS25FFS3010
Sicherungsschalter OS25FFS3010
OS25FFS3010 Lasttrennschalter f. Sich. 3-polig 25A o. Griff u. Welle seitliche Betätigung NFC-Typ
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Produktkreislaufwirtschaft | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Information | 1SCC011020D0201 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland | Litauen (LT) |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311030M0202 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 129 mm |
| Höhe (Netto-Abmessung) | 97 mm |
| Tiefe (Netto-Abmessung) | 120 mm |
| Nettogewicht | 0.7 kg |
| Technische Daten | |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 25 A |
| (690 V) 25 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (500 V) 25 A |
| (690 V) 25 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (500 V) 25 A |
| (690 V) 25 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 5.5 kW |
| (400 V) 11 kW | |
| (415 V) 11 kW | |
| (500 V) 15 kW | |
| (690 V) 22 kW | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 25 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 25 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 1 Kiloampere rms |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V) 80 kA |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 1.3 W |
| Verschmutzungsgrad | 3 |
| Grifftyp | inklusiv Griff und Welle |
| Schalter-Betriebsmechanismus | 30 (Rechtsseitig) |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Sicherungsgröße | 10x38 |
| Sicherungsart | NFC |
| Betriebsart | seitlich betätigt |
| Normen | IEC 60947-3 |
| Montageart | Bodenmontage |
| Anzahl Pole | 3 |
| Kabelquerschnitt | 0.75 ... 10 mm² |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | 2 N·m |
| Bemessungsstrom (In) | (Hauptstromkreis) 25 A |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 2 N·m |
| Umgebungsbedingungen | |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC311129D2702 |
| DNV GL Zertifikat | 1SCC311125D0203 |
| REACH Erklärung | 1SCC011021D0201 |
| UL Zertifikat | No certification needed |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 240 mm |
| Länge Verpackungseinheit 1 | 108 mm |
| Höhe Verpackungseinheit 1 | 130 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.7 kg |
| EAN Verpackungseinheit 1 | 6417019419039 |
| Klassifizierungen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC001040 - Sicherungslasttrennschalter |
| ETIM 8 | EC001040 - Sicherungslasttrennschalter |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 25 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 22 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 1 kA |
| Geeignet für Sicherungseinsätze (EF006692) | 10x38 mm |
| Polzahl (EF001391) | 3 |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | rechts |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
