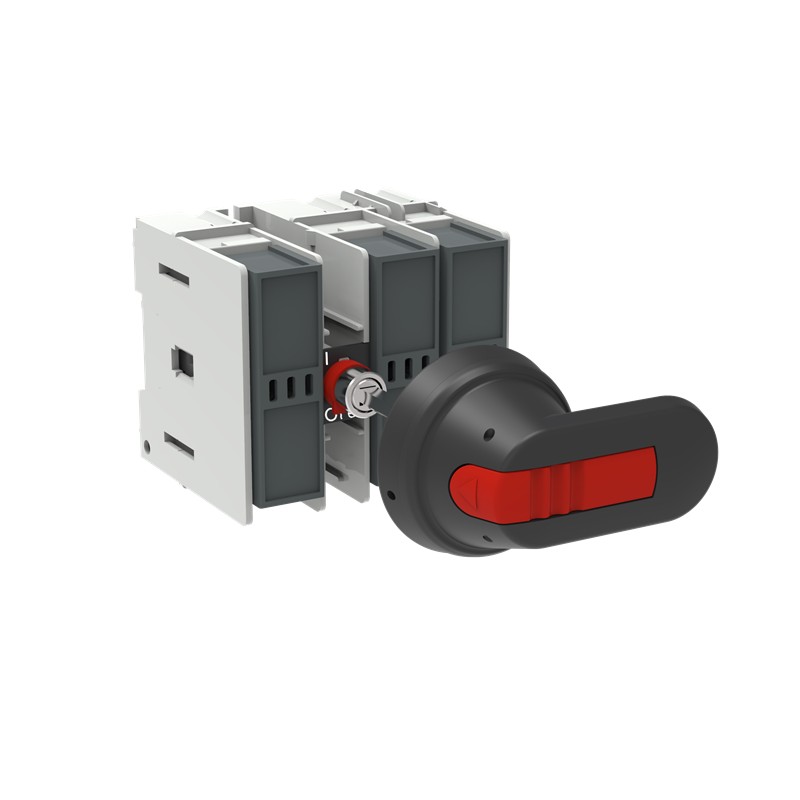

ABB 1SCA108636R1001 1SCA108636R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

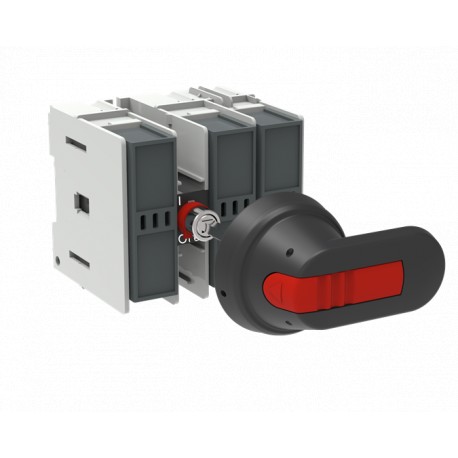

1SCA108636R1001 ABB Schalter sicherung OS25FF1210

Artikel-Nr.: 1SCA108636R1001

Hersteller: ABB

Beschreibung:

Schalter sicherung OS25FF1210
Sicherungsschalter OS25FF1210
Lasttrennschalter für Sicherungen 3-polig 25 A, ohne Griff und Welle

Kategorien:

  • Niederspannungsschaltgeräte > Sicherungslasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 107,85 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
Umweltprodukterklärung - EPD1SCC311204D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC311013C0201
Montage- und Betriebsanleitung1SCC311030M0202
Mechanische ZeichnungenOS25FF1210-2.stp
Umweltprodukterklärung - EPD1SCC311204D0201
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietLitauen (LT)
Abmessungen
Breite (Netto-Abmessung)106 mm
Höhe (Netto-Abmessung)97 mm
Tiefe (Netto-Abmessung)105 mm
Nettogewicht0.7 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1240 mm
Länge Verpackungseinheit 1108 mm
Höhe Verpackungseinheit 1130 mm
Bruttogewicht Verpackungseinheit 10.7 kg
EAN Verpackungseinheit 16417019418971
Technische Daten
Kabelquerschnitt0.75 ... 10 mm²
Anschlussmöglichkeitmehrdrähtig 0.75 … 10 mm²
flexibel 0.75 … 10 mm²
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 25 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 25 A
Schutzart(nach IEC 60529) IP20
Sicherungsgröße10x38
SicherungsartNFC
Grifftypinklusiv Griff und Welle
MontageartBodenmontage
Anzahl Pole3P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 1.3 W
Bedingter Bemessungskurzschlussstrom (Inc)(500 V) 100 kA
(690 V) 80 kA
Bemessungsstrom (In)(Hauptstromkreis) 25 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(500 V) 25 A
(690 V) 25 A
Bemessungsbetriebsstrom AC-22A (Ie)(500 V) 25 A
(690 V) 25 A
Bemessungsbetriebsstrom AC-23A (Ie)(500 V) 25 A
(690 V) 25 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 5.5 kW
(400 V) 11 kW
(415 V) 11 kW
(500 V) 15 kW
(690 V) 22 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 1 Kiloampere rms
Empfohlener SchraubendreherHauptstromkreis Steckplatz
NormenIEC 60947-3
Schalter-Betriebsmechanismus12 (Zwischen den Polen)
AnschlussartSchraubklemme
Anzugsdrehmoment2 N·m
AbisolierlängeHauptstromkreis 12...14 mm
Hauptstromkreis 0.47…0.55 in
Technische Daten UL/CSA
AbisolierlängeHauptstromkreis 12...14 mm
Hauptstromkreis 0.47…0.55 in
Empfohlener SchraubendreherHauptstromkreis Steckplatz
Anzugsdrehmoment2 N·m
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
Konformitätserklärung - CE1SCC311129D2702
DNV GL Zertifikat1SCC311125D0203
UL ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC001040 - Sicherungslasttrennschalter
ETIM 10EC001040 - Sicherungslasttrennschalter
UNSPSC39122233
IDEA Granular Category Code (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA108636R1001 Niederspannungsschaltgeräte (EC001040)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert25 A
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert22 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert80 kA
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert1 kA
MerkmalsnameGeeignet für Sicherungseinsätze (EF006692)
Merkmalswert10x38 mm
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameKabeleinführung (EF000537)
Merkmalswertsonstige
MerkmalsnameMit Steckverbindern bestückt (EF011696)
MerkmalswertJa
MerkmalsnameGeeignet für Sammelschienenaufbau (EF007259)
MerkmalswertJa
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnamePosition des Betätigungselements (EF009410)
Merkmalswertvorne
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20

DATASHEET - PDF
