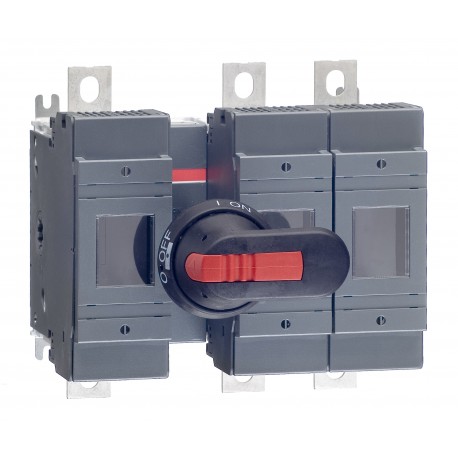

1SCA022726R8380 ABB OS250D12P Schalter Sicherung
1SCA022726R8380
ABB
OS250D12P Schalter Sicherung
Sicherungsschalter OS250D12P
Lasttrennschalter für Sicherungen 3-polig 250 A, mit Griff und Welle
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter > OS
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 7d87bf23-702f-490f-ae78-cfff6eb1b515 Finnland (FI) |
| Vereinfachtes SCIP | fef8e536-d297-44c0-886e-595cbdc6f1db Deutschland (DE) |
| 53bacc45-aa15-4f5c-86e4-ca97ff02e3f1 Polen (PL) | |
| f514d4bd-052b-4a41-92c8-023867ddb9e0 Niederlande (NL) | |
| 5e59db88-5027-4694-a404-85a0f90633f8 Schweden (SE) | |
| b859c7ba-3e38-41ca-9457-f342fcab8fd3 Deutschland (DE) | |
| e423379b-d3e4-477e-860c-0ea6b4ef66e0 Norwegen (NO) | |
| 6ba8c599-8783-4215-a921-5681689195b7 Deutschland (DE) | |
| 68322dec-f227-4f50-bf77-27973ce213ee Schweden (SE) | |
| cb578b43-09e9-4962-b4d5-0677ce6cd768 Bulgarien (BG) | |
| 6df1998c-f684-4c1a-8212-97dcd4d86b8a Tschechische Republik (CZ) | |
| d0f82a51-936f-4aac-b598-cd448e940b56 Kroatien (CR) | |
| 3bb6b6fa-6903-49bc-8891-a11cb1c955b9 Polen (PL) | |
| 60c53fd4-858c-4a63-9548-3e840920f7f7 Portugal (PT) | |
| 38b3f3b4-338b-40fa-952c-53bc6feef0f2 Griechenland (GR) | |
| a6963a7a-2165-4a41-a50f-0841f3f370da Estland (EE) | |
| 7bbb71cb-0a7d-4665-b2be-799468840302 Ungarn (HU) | |
| 22db7884-78c6-4093-80b3-6c6969b37666 Polen (PL) | |
| 5d95c6bf-9fda-45bf-a821-146dd99f554f Frankreich (FR) | |
| b2999349-1b1e-4051-80a4-db618e4e0b14 Ungarn (HU) | |
| 7b3ec953-da00-4697-9b4b-add0f30e4a3c Frankreich (FR) | |
| 8c79b80e-143a-4811-95a9-4632a2745e60 Spanien (ES) | |
| 864e886f-48e7-4d27-9c59-50c800876784 Belgien (BE) | |
| a2bcc6da-f460-41d3-a484-51b7115e7a5f Dänemark (DK) | |
| f1b2d087-b3ef-44a5-9a14-26ed4526455f Deutschland (DE) | |
| 9879aecc-f7f1-4a8b-b6aa-1930fc878268 Deutschland (DE) | |
| cae63dd8-a994-4605-bc6e-4c2a3040df64 Italien (IT) | |
| 2ae2b659-d9e1-44ce-9f1a-e32f8ce6aa04 Belgien (BE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | OS250D12.igs |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 208 mm |
| Höhe (Netto-Abmessung) | 193 mm |
| Tiefe (Netto-Abmessung) | 154 mm |
| Nettogewicht | 4.1 kg |
| 9 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 230 mm |
| 9.1 in | |
| Länge Verpackungseinheit 1 | 270 mm |
| 10.6 in | |
| Höhe Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 4.4 kg |
| 9.7 lb | |
| EAN Verpackungseinheit 1 | 6417019235110 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | (nach IEC 60529) IP20 |
| Sicherungsgröße | NH0 |
| NH1 | |
| Sicherungsart | DIN |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsstrom 17 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V) 100 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 12 (Zwischen den Polen) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 25 mm |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS200-250 2016 |
| Konformitätserklärung - CE | 1SCC311095D2704 |
| DNV GL Zertifikat | 1SCC311123D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3661230 |
| E-Nummer (Norwegen) | 1682612 |
| E-Nummer (Schweden) | 3172072 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS250D12P Switch fuse - ABB - OS250D12P - 1SCA022726R8380 | 91 Kbytes |
|
| OS250D12P 1SCA022726R8380 ABB OS250D12P Schalter Sicherung | 86 Kbytes |
|
