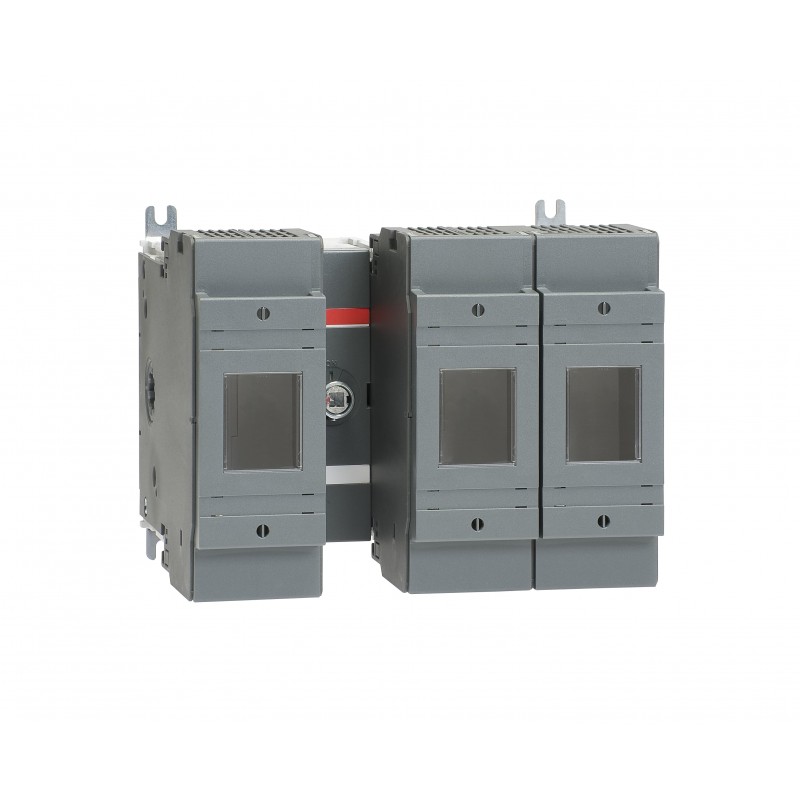

1SCA102207R1001 ABB Schalter sicherung OS250D12BBP
1SCA102207R1001
ABB
Schalter sicherung OS250D12BBP
Sicherungsschalter OS250D12BBP
Lasttrennschalter für Sicherungen 3-polig 250 A, mit Griff und Welle (BB)
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | d8cd68ef-e59b-4e30-91c3-a0b30c3d89e8 Finnland (FI) |
| Vereinfachtes SCIP | e648dc20-620f-4f55-8824-ff2476bf6251 Deutschland (DE) |
| e525ce42-3f18-4cd0-a5d4-227b02d27205 Portugal (PT) | |
| 0c5ff59f-b7f3-4790-8c83-1eb90316e9cc Griechenland (GR) | |
| fa9a79fc-44cf-446e-87a0-bcba1f289c14 Belgien (BE) | |
| b39a0df6-2655-491b-9fe0-72ab07318dae Norwegen (NO) | |
| dec00cff-e96e-4c58-9480-ca12d04828d7 Bulgarien (BG) | |
| 431e470d-4a32-4825-9f4e-2996e3f94836 Schweden (SE) | |
| 7144e06d-21e4-417e-9519-a0ba6f1f3a39 Kroatien (CR) | |
| cb63a121-377c-4fea-a2c9-d0b5b0ed7ffc Tschechische Republik (CZ) | |
| a9e4dfd9-0a5b-40a0-a429-5ea5636c042d Polen (PL) | |
| 594e7467-62b5-4f3f-9892-0bf788210944 Ungarn (HU) | |
| 412d97b4-6860-4ae7-b6ca-7321c2456c12 Spanien (ES) | |
| 146f6854-5657-42c8-b464-468f4eae91ca Belgien (BE) | |
| a3b3dced-bec6-44a3-bcab-d557fef2e748 Estland (EE) | |
| 29e6cb1e-1f64-4798-b3f3-250fbe9bfb22 Polen (PL) | |
| 56345428-dc83-4122-baf1-26523b5e8aa4 Ungarn (HU) | |
| 757683e3-04ee-4552-8d80-b9a97611ac77 Schweden (SE) | |
| ceba450f-7698-4891-b5e9-ef2a55beb8f8 Deutschland (DE) | |
| d1597232-05ef-47cd-8ac3-6ea184e24bdd Frankreich (FR) | |
| 41ed7efd-3a73-4683-9fd4-b340a34a8a29 Deutschland (DE) | |
| 98a3028c-eff7-43c1-8095-94ddb4378e09 Frankreich (FR) | |
| be248206-fe87-4311-a328-7ac0c95a5358 Dänemark (DK) | |
| 081caeaa-3642-4e6d-8751-ce1cb396ddd9 Deutschland (DE) | |
| 435cbd80-4ae4-46cb-b436-ed5cf994e125 Italien (IT) | |
| 96f79181-1535-4459-985a-a6d26412bb16 Niederlande (NL) | |
| debbc91b-bb73-4695-abc9-73b59f9a7fac Polen (PL) | |
| db4d100f-6c48-4a71-ad98-9b511671393f Deutschland (DE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | os250d12bbp.stp |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 208 mm |
| Höhe (Netto-Abmessung) | 149 mm |
| Tiefe (Netto-Abmessung) | 203 mm |
| Nettogewicht | 3.0 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 204 mm |
| Länge Verpackungseinheit 1 | 275 mm |
| Höhe Verpackungseinheit 1 | 167 mm |
| Bruttogewicht Verpackungseinheit 1 | 3.0 kg |
| EAN Verpackungseinheit 1 | 6417019369877 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | (nach IEC 60529) IP20 |
| Sicherungsgröße | NH0 |
| NH1 | |
| Sicherungsart | DIN |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang hinten - Abgang hinten |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 13 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Bemessungsstrom (In) | (Hauptstromkreis) 250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 12 (Zwischen den Polen) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 25 mm |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| Konformitätserklärung - CE | 1SCC311120D2702 |
| DNV GL Zertifikat | 1SCC311132D0201 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
