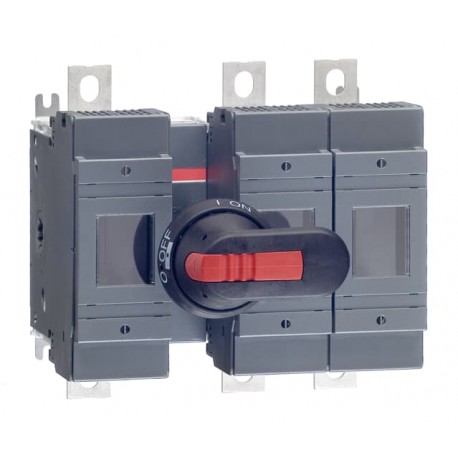

1SCA022778R9860 ABB Schalter sicherung OS250B12P
1SCA022778R9860
ABB
Schalter sicherung OS250B12P
Sicherungsschalter OS250B12P
Sich.Lasttr.Sch. OS250B12P
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 1fe30687-ed6a-457c-ab6e-d906c0afeff6 Finnland (FI) |
| Vereinfachtes SCIP | 01a71a3a-1ca6-4074-a8fb-713aea6ffcbf Deutschland (DE) |
| 393f7a1c-0099-48ca-8516-e59481b2781b Belgien (BE) | |
| 49e3d2e7-372c-4227-9574-ae51309db567 Niederlande (NL) | |
| 273dfbf4-6ef5-4a89-a751-e723f31cabc2 Deutschland (DE) | |
| 8d3a744a-f417-4264-8b55-855ac00397b2 Spanien (ES) | |
| 9a1ae041-9b28-498c-9077-288325426aaa Belgien (BE) | |
| 5a0cad91-d64c-4f1b-a95d-51f703b8d9ed Schweden (SE) | |
| 3eb5d171-3e64-480a-8cfa-8ce747ef1280 Estland (EE) | |
| da8ff484-6ba1-4306-99d8-c6e83486603c Ungarn (HU) | |
| 904fca88-041a-46fc-b076-ab8eb0a7466e Griechenland (GR) | |
| 6540f877-b5cb-489b-8164-6fe3b0f973de Norwegen (NO) | |
| a9a41499-6e8c-474b-a5f8-8f6eead2969a Italien (IT) | |
| 787346f3-5482-449c-9773-bb8beabb003e Bulgarien (BG) | |
| 15c07f5b-b760-4c71-a826-4c2cda649b24 Tschechische Republik (CZ) | |
| 1da4bdd2-ccbb-4180-983d-8b786300aa24 Kroatien (CR) | |
| 4c2aa6fd-33d0-47de-90ce-8ea25199e5c0 Schweden (SE) | |
| 78fefd16-966a-4aa0-ac01-3d0fc4dace0a Polen (PL) | |
| 6a1d4623-7af8-4d1a-b72f-86f408a09e29 Frankreich (FR) | |
| 86615d1e-e9aa-402c-990c-13ab1611d8d0 Polen (PL) | |
| 0672aa35-24f5-46d4-b22d-0a9c132072d1 Ungarn (HU) | |
| f789fe87-309e-4eeb-8764-2dc7244a9a38 Frankreich (FR) | |
| c9cfc0d5-7f25-4392-9867-a061175d9f91 Portugal (PT) | |
| 52609eab-1f97-4976-bec5-9dcdd7daaa26 Deutschland (DE) | |
| 25f6bfbb-fe31-4f24-ab0f-73078619748d Dänemark (DK) | |
| 3f088fa1-9623-44fd-9be1-95ea94b1f9a8 Deutschland (DE) | |
| 6e518be3-3b38-4e7a-aa3d-c8bb1c2ec710 Deutschland (DE) | |
| 0bbb4435-d158-4d61-81ec-c7548130c24d Polen (PL) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | OS250_D_B_12 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 208 mm |
| Höhe (Netto-Abmessung) | 193 mm |
| Tiefe (Netto-Abmessung) | 154 mm |
| Nettogewicht | 4.1 kg |
| 9 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 230 mm |
| 9.1 in | |
| Länge Verpackungseinheit 1 | 270 mm |
| 10.6 in | |
| Höhe Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 4.4 kg |
| 9.7 lb | |
| EAN Verpackungseinheit 1 | 6417019253558 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Sicherungsgröße | B1-B3 |
| Sicherungsart | British Standard |
| Grifftyp | inklusive Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsstrom 17 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V) 80 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 12 (Zwischen den Polen) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 25 mm |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS200-250 2016 |
| Konformitätserklärung - CE | 1SCC311095D2704 |
| DNV GL Zertifikat | 1SCC311123D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 250 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 250 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Geeignet für Sicherungseinsätze (EF006692) | Form B1-B3 |
| Polzahl (EF001391) | 3 |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | vorne |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
