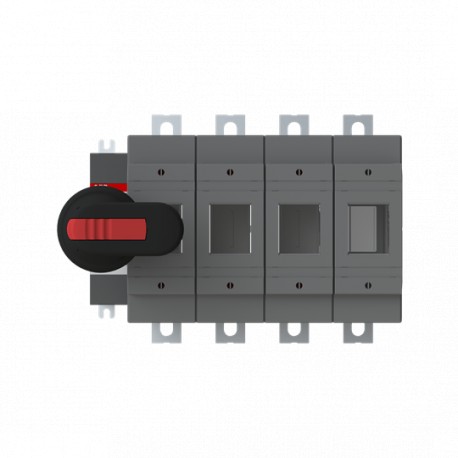

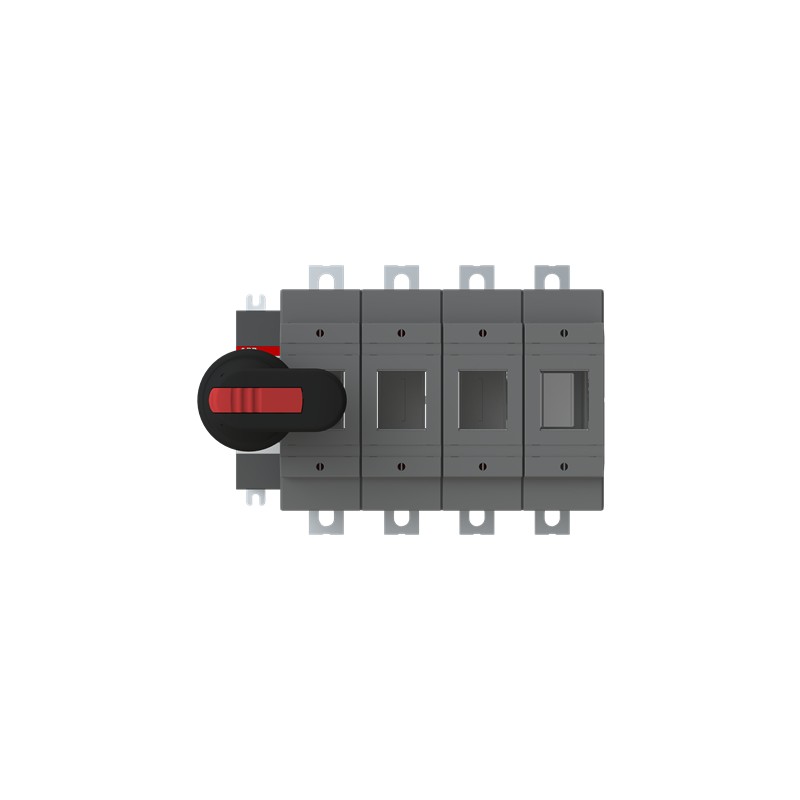

1SCA022750R7800 ABB Schalter sicherung OS250B04N2P
1SCA022750R7800
ABB
Schalter sicherung OS250B04N2P
Sicherungsschalter OS250B04N2P
Sich.Lasttr.Sch. OS250B04N2P
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | d63b5232-60c8-4006-9742-e4f3483490e4 Finnland (FI) |
| Vereinfachtes SCIP | 6148f3b7-3be7-43c1-91b6-63cf9ca91c4a Deutschland (DE) |
| 3bdc8671-daca-40fc-92bf-afc3deb60fc5 Deutschland (DE) | |
| f8461b82-5a70-4bfe-8b90-0cb4fbd4b526 Bulgarien (BG) | |
| cbb3e636-99ef-4e8f-9202-8289e702b90f Schweden (SE) | |
| 53d6d560-7e1c-442c-8133-440effe62538 Polen (PL) | |
| 23814d54-4529-45f5-8a45-beb719aad14d Polen (PL) | |
| 3edc68d7-eae3-4904-a62e-87810c1d3d83 Spanien (ES) | |
| 8fe59793-d3ee-4ab0-8a35-6c067a153a6c Belgien (BE) | |
| 8107100d-10e1-4ac7-b680-8afef07e7ca2 Ungarn (HU) | |
| 4437cc9d-8bae-4bfb-9209-ebf718e03c9f Griechenland (GR) | |
| 2feb68b3-d968-42f9-a723-f1356e4f9ba5 Estland (EE) | |
| 11b3b80f-2657-450b-912e-137a2669c151 Portugal (PT) | |
| 311fe589-44e0-4517-88f5-fe59f1a14a36 Frankreich (FR) | |
| eee6e51d-2c2c-4ef1-8d40-8844f9d3f27a Schweden (SE) | |
| 36a66c64-33ff-49d3-939d-1b10e9b62081 Tschechische Republik (CZ) | |
| 32db5983-fba6-4f59-a604-ce7f74ac25b5 Kroatien (CR) | |
| 271bac35-dda3-4279-bd99-448d51379b4c Ungarn (HU) | |
| f35d52e1-43c7-4c25-b65e-b9739e987f40 Frankreich (FR) | |
| f37b79ce-6dd0-4ca1-8029-de2a8ac58e4f Deutschland (DE) | |
| 698b8483-715e-4a66-aea6-ed148af0040a Dänemark (DK) | |
| acceb554-4ff2-4ca4-8d26-130e56bb21f9 Deutschland (DE) | |
| 4d54fd7a-39c7-483e-b589-60dc0f0c0db0 Norwegen (NO) | |
| ab129e4e-5309-4ca7-b178-766be18de689 Belgien (BE) | |
| 7564cdcc-1d0e-44de-b4f7-4641dc147a76 Italien (IT) | |
| 9ac88da7-3b3c-4cb7-afad-1f4c1f9a84f6 Polen (PL) | |
| 7ce16b44-97ee-421b-aff0-b0db28dcd445 Niederlande (NL) | |
| 4c124a65-ff6d-4ebd-9b1b-be179f97e0cb Deutschland (DE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | OS250D04.igs |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 262 mm |
| Höhe (Netto-Abmessung) | 193 mm |
| Tiefe (Netto-Abmessung) | 154 mm |
| Nettogewicht | 4.8 kg |
| 10.6 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 270 mm |
| 10.6 in | |
| Länge Verpackungseinheit 1 | 310 mm |
| 12.2 in | |
| Höhe Verpackungseinheit 1 | 200 mm |
| 7.9 in | |
| Bruttogewicht Verpackungseinheit 1 | 5.1 kg |
| 11.3 lb | |
| EAN Verpackungseinheit 1 | 6417019244075 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | (nach IEC 60529) IP20 |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - With Solid Link |
| Sicherungsgröße | B1-B3 |
| Sicherungsart | British Standard |
| Grifftyp | inklusive Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsstrom 17 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V) 100 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 04 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 25 mm |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS200-250 2016 |
| Konformitätserklärung - CE | 1SCC311095D2704 |
| DNV GL Zertifikat | 1SCC311123D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 250 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 250 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Geeignet für Sicherungseinsätze (EF006692) | Form B1-B3 |
| Polzahl (EF001391) | 4 |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | links |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
