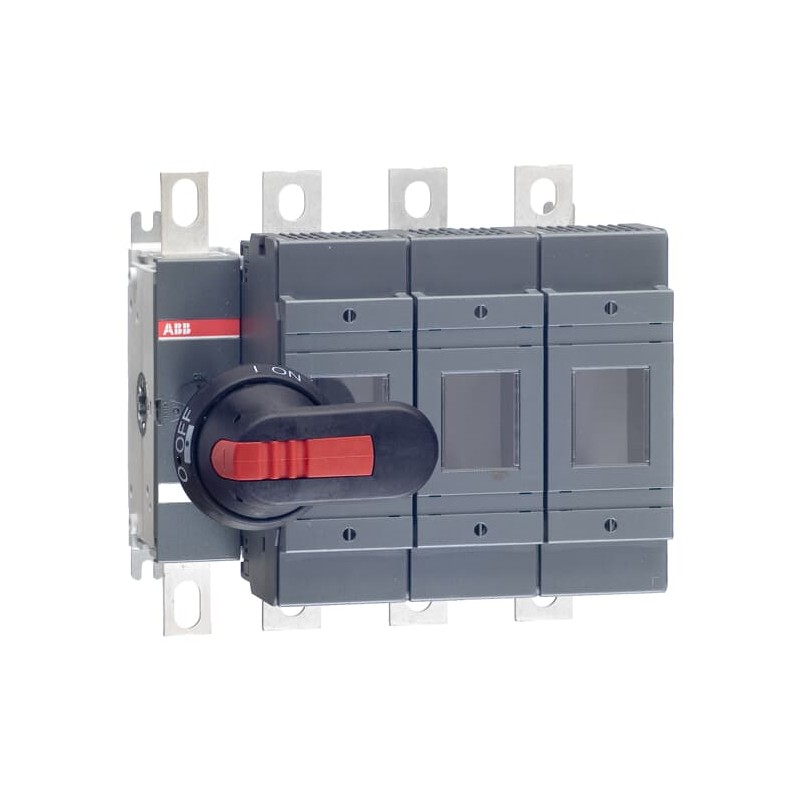

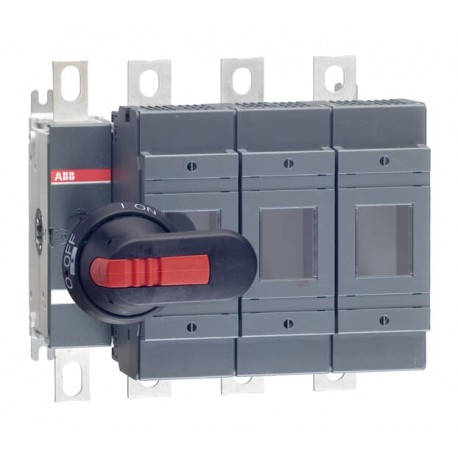

1SCA022750R8010 ABB Schalter sicherung OS250B03N3P
1SCA022750R8010
ABB
Schalter sicherung OS250B03N3P
Sicherungsschalter OS250B03N3P
Sich.Lasttr.Sch. OS250B03N3P
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 6d6612cc-5dce-420e-8f2f-e2d4c1f1195e Finnland (FI) |
| Vereinfachtes SCIP | 02cd077e-6bca-4748-b4e7-0d239be5a8f2 Deutschland (DE) |
| 5d4a1124-ee8a-4d5e-8f99-8f324cb1f1d7 Estland (EE) | |
| 4579c1e2-d1ef-4b52-a676-abe3bdef949e Ungarn (HU) | |
| b3d41431-849b-4ffc-bb24-6a359ae2b450 Griechenland (GR) | |
| f4f1aa0d-8c60-4d77-a27b-88646b4da0c4 Schweden (SE) | |
| b7389ac8-a354-4a67-a8c7-e90c1bbf092e Polen (PL) | |
| 6d9a68ea-f91a-4340-80d8-57786af238a5 Bulgarien (BG) | |
| d2b20239-6297-40d2-9a5e-57810d3eb938 Norwegen (NO) | |
| 57906d3a-f056-4963-b85e-75ef7203638c Tschechische Republik (CZ) | |
| c4f14454-c57e-482e-8f40-9d29e01d99fa Kroatien (CR) | |
| 17ec7593-f122-4a58-8496-2d4a5ba62c14 Spanien (ES) | |
| 61d75881-eeed-4d2f-a7ac-bdc578f75852 Frankreich (FR) | |
| 7dc28e5d-a30e-4fe2-9768-86f34237e429 Schweden (SE) | |
| c37459f7-cbb1-4dc2-9925-c98aa5922062 Deutschland (DE) | |
| 8e7a0c3f-1793-4275-b730-c4de0400d5de Frankreich (FR) | |
| 5ccba679-f9ed-4702-9db9-de3ec25e8d0a Ungarn (HU) | |
| a4fcfba6-e0a1-4383-a7f8-e8b8d8e97ede Portugal (PT) | |
| 0bd2665b-6e6b-47bf-a8c9-e198875d9802 Deutschland (DE) | |
| 7a1791c0-9188-431d-aaa9-12fa59a37f6f Dänemark (DK) | |
| b553d163-5fc4-4302-9788-1f24a751a739 Deutschland (DE) | |
| f95a5d5c-dcc1-4d53-8c02-5ae541a6f614 Polen (PL) | |
| 557f0f17-fdcc-41b8-a977-87323982a254 Italien (IT) | |
| 797c7748-951a-4504-addf-2bb7fc80b4bd Belgien (BE) | |
| 312d7930-4a62-49a4-a4ff-9418fc1849a7 Polen (PL) | |
| d6a53ead-6926-4171-b1d9-914d7603fd8b Niederlande (NL) | |
| 90f3b022-ae6c-4451-805e-10c257bbee51 Belgien (BE) | |
| 81a8126b-40eb-4b60-a6d9-0f5fc0a1fc6a Deutschland (DE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | os250_b_d_03_n3.stp |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 208 mm |
| Höhe (Netto-Abmessung) | 193 mm |
| Tiefe (Netto-Abmessung) | 154 mm |
| Nettogewicht | 4.4 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 204 mm |
| Länge Verpackungseinheit 1 | 275 mm |
| Höhe Verpackungseinheit 1 | 167 mm |
| Bruttogewicht Verpackungseinheit 1 | 4.4 kg |
| EAN Verpackungseinheit 1 | 6417019244099 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | (nach IEC 60529) IP20 |
| Art des vierten Pols | Detachable Neutral Link Integrated Into the Mechanism |
| Sicherungsgröße | B1-B3 |
| Sicherungsart | British Standard |
| Grifftyp | inklusive Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsstrom 17 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V) 100 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Besondere Funktionen | Detachable Neutral |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 03 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 25 mm |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS200-250 2016 |
| Konformitätserklärung - CE | 1SCC311095D2704 |
| DNV GL Zertifikat | 1SCC311123D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 250 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 250 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Geeignet für Sicherungseinsätze (EF006692) | Form B1-B3 |
| Polzahl (EF001391) | 3 |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | links |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
