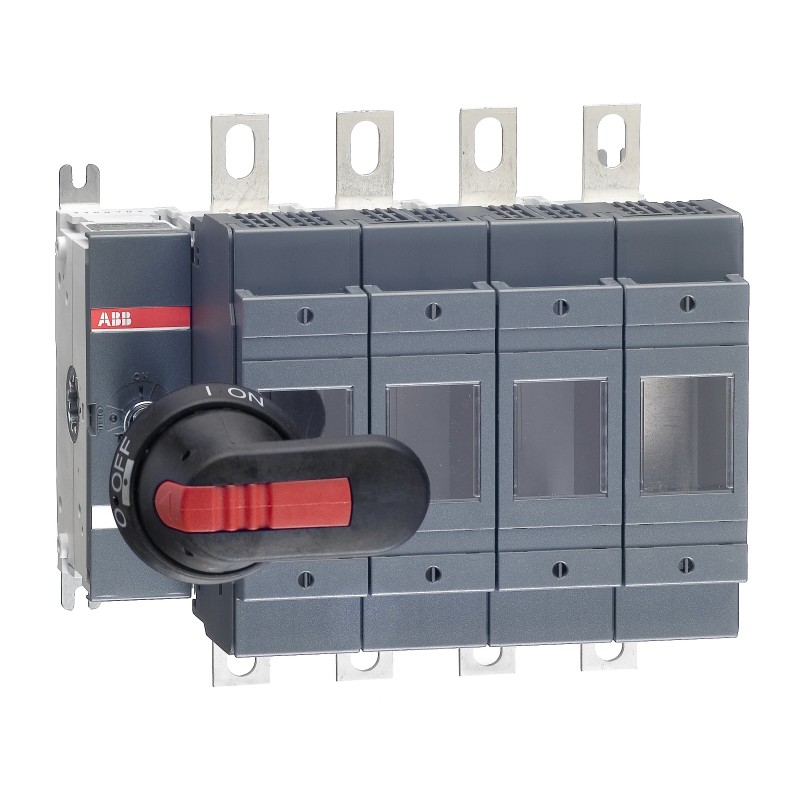

1SCA022709R9680 ABB OS200D04N2P Schalter Sicherung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022709R9680 ABB OS200D04N2P Schalter Sicherung

1SCA022709R9680

ABB

OS200D04N2P Schalter Sicherung

Sicherungsschalter OS200D04N2P

Lasttrennschalter für Sicherungen 4-polig 200 A, mit Griff und Welle ungesich. Neutralleiter (rechts)

Mehr Infos


Niederspannungsschaltgeräte > Sicherungslasttrennschalter

Handschalter > OS

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $399.32
Stückpreis: $399.32
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte1SCC311049M0201
Umweltprodukterklärung - EPD1SCC311197D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP56b4cb91-d7ee-4b2e-a4e0-f78d31cb04a4 Finnland (FI)
Vereinfachtes SCIPc8fba41f-ba43-402d-9a8f-86386bc7b6ca Deutschland (DE)
1fc3e6c8-8e23-441a-8626-dcfb51735d5a Griechenland (GR)
7f3874ba-31ba-4038-a934-d6a1a8e86dba Estland (EE)
7f353881-f496-4693-973d-921e9c946d99 Ungarn (HU)
e36f3fb9-9eab-406f-bd67-5c92a3c4185c Norwegen (NO)
65484dc3-bd0b-4e3d-a2af-9cf05a704db1 Italien (IT)
35fdf419-de3d-40b5-af57-0fada604b246 Bulgarien (BG)
b26cdac8-f5ca-419a-9828-13493e5fc6ce Tschechische Republik (CZ)
919fe82c-2f48-44e4-8a92-be6a03959f56 Polen (PL)
d88c68b7-8601-4c5e-9490-700aefcb4a8b Kroatien (CR)
cc8c955a-c77d-49f0-9733-80a0b9b3fc7f Polen (PL)
2902b0cc-3c59-4f70-b203-434433b2dec0 Schweden (SE)
745c9f06-8c79-48dc-8d3d-8be29f4981eb Frankreich (FR)
a894a999-46a3-41f9-91f7-e2fbe00fd254 Polen (PL)
70f803fa-dc1e-4990-8552-670f8b262161 Portugal (PT)
ab9cef56-b782-4f33-8e0d-b333760270e4 Ungarn (HU)
21dacdd8-d6b9-428b-b00b-c824e21f0b46 Frankreich (FR)
72f63b72-3e70-4356-bf0b-f569fef812b4 Dänemark (DK)
6bc0db5d-97ab-4467-b711-815e68e2c684 Deutschland (DE)
19a092de-2097-44af-9037-88ad2f711dcd Deutschland (DE)
2e8605ca-c018-44cc-9a49-804e00b89ca9 Belgien (BE)
dc276c04-22e1-46bf-9bc5-b8bec8cc873d Deutschland (DE)
47131b00-4dbb-4917-b389-18c9a8af132d Niederlande (NL)
c0aa2068-a55a-47b2-be56-b617102d6c68 Spanien (ES)
4f462b1b-3e50-46ee-bea2-905ee44c5b1b Belgien (BE)
c9a0f003-b774-4e46-93c0-faa9b431a54d Deutschland (DE)
0b143457-f92e-4722-b0a1-292acbdd8963 Schweden (SE)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC311013C0201
Montage- und Betriebsanleitung1SCC311012M0219
Mechanische ZeichnungenOS200D04.igs
Umweltprodukterklärung - EPD1SCC311197D0201
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)220 mm
Höhe (Netto-Abmessung)199 mm
Tiefe (Netto-Abmessung)149 mm
Nettogewicht4 kg
8.8 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1230 mm
9.1 in
Länge Verpackungseinheit 1270 mm
10.6 in
Höhe Verpackungseinheit 1170 mm
6.7 in
Bruttogewicht Verpackungseinheit 14.3 kg
9.4 lb
EAN Verpackungseinheit 16417019225890
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 200 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 200 A
Schutzart(nach IEC 60529) IP20
Position des vierten PolsRight Side
Art des vierten PolsSwitched - With Solid Link
SicherungsgrößeNH0
SicherungsartDIN
Grifftypinklusiv Griff und Welle
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 8 W
Bedingter Bemessungskurzschlussstrom (Inc)(500 V) 100 kA
(690 V) 80 kA
Bemessungsstrom (In)(Hauptstromkreis) 200 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 60 kW
(400 V) 110 kW
(415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 Kiloampere rms
NormenIEC 60947-3
Schalter-Betriebsmechanismus04 (Linksseitig)
AnschlussartKabelschuhklemme
Klemmenbreite20 mm
Anzugsdrehmoment15 ... 22 N·m
Technische Daten UL/CSA
Anzugsdrehmoment15 ... 22 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC311209D0201
Atex ZertifikatNo certification needed
CCC ZertifikatCCC OS200-250 2016
Konformitätserklärung - CE1SCC311091D2704
DNV GL Zertifikat1SCC311123D0203
UL ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC001040 - Sicherungslasttrennschalter
ETIM 10EC001040 - Sicherungslasttrennschalter
UNSPSC39122233
IDEA Granular Category Code (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3661110
E-Nummer (Norwegen)1682601

ETIM for 1SCA022709R9680 Niederspannungsschaltgeräte (EC001040)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Sicherheitsschalter (EF006985) Ja
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsdauerstrom Iu (EF001389) 200 A
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 200 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 80 kA
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 8 kA
Geeignet für Sicherungseinsätze (EF006692) NH0
Polzahl (EF001391) 4
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Kabeleinführung (EF000537) sonstige
Mit Steckverbindern bestückt (EF011696) Ja
Geeignet für Bodenbefestigung (EF007243) Nein
Geeignet für Frontbefestigung (EF007246) Nein
Geeignet für Sammelschienenaufbau (EF007259) Ja
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Position des Betätigungselements (EF009410) links
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
