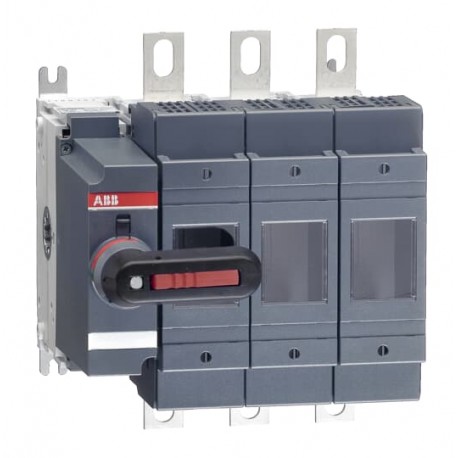

1SCA022764R7130 ABB OS200D03K Schalter Sicherung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022764R7130 ABB OS200D03K Schalter Sicherung

1SCA022764R7130

ABB

OS200D03K Schalter Sicherung

Sicherungsschalter OS200D03K

Lasttrennschalter für Sicherungen 3-polig 200 A, mit direkt montiertem Griff

Mehr Infos


Niederspannungsschaltgeräte > Sicherungslasttrennschalter

Handschalter > OS

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $332.85
Stückpreis: $332.85
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis Null Abfall auf Deponien verfügbar
Demontageanleitung für End-of-Life-Produkte1SCC311049M0201
Umweltprodukterklärung - EPD1SCC311197D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC311013C0201
Montage- und Betriebsanleitung1SCC311012M0219
Mechanische Zeichnungenos200d03k.stp
Umweltprodukterklärung - EPD1SCC311197D0201
Umgebungsbedingungen
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)177 mm
Höhe (Netto-Abmessung)199 mm
Tiefe (Netto-Abmessung)191 mm
Nettogewicht3 kg
6.6 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1270 mm
10.6 in
Länge Verpackungseinheit 1310 mm
12.2 in
Höhe Verpackungseinheit 1200 mm
7.9 in
Bruttogewicht Verpackungseinheit 13.3 kg
7.2 lb
EAN Verpackungseinheit 16417019249834
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 200 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 200 A
SicherungsgrößeNH0
SicherungsartDIN
Grifftypdirekt montierter Griff
MontageartBodenmontage
Anzahl Pole3P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 8 W
Bedingter Bemessungskurzschlussstrom (Inc)(690 V) 80 kA
Bemessungsstrom (In)(Hauptstromkreis) 200 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 60 kW
(400 V) 110 kW
(415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 Kiloampere rms
NormenIEC 60947-3
Schalter-Betriebsmechanismus03 (Linksseitig)
AnschlussartKabelschuhklemme
Klemmenbreite20 mm
Anzugsdrehmoment15 ... 22 N·m
Technische Daten UL/CSA
Anzugsdrehmoment15 ... 22 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC311209D0201
Atex ZertifikatNo certification needed
CCC ZertifikatCCC OS200-250 2016
Konformitätserklärung - CE1SCC311091D2704
DNV GL Zertifikat1SCC311123D0203
UL ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC001040 - Sicherungslasttrennschalter
ETIM 10EC001040 - Sicherungslasttrennschalter
UNSPSC39122233
IDEA Granular Category Code (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA022764R7130 Niederspannungsschaltgeräte (EC001040)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Sicherheitsschalter (EF006985) Ja
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsdauerstrom Iu (EF001389) 200 A
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 200 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 80 kA
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 8 kA
Geeignet für Sicherungseinsätze (EF006692) NH0
Polzahl (EF001391) 3
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Kabeleinführung (EF000537) sonstige
Mit Steckverbindern bestückt (EF011696) Ja
Geeignet für Bodenbefestigung (EF007243) Nein
Geeignet für Frontbefestigung (EF007246) Nein
Geeignet für Sammelschienenaufbau (EF007259) Ja
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Position des Betätigungselements (EF009410) links
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
