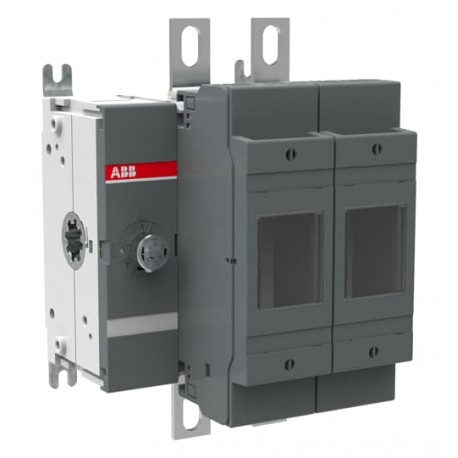

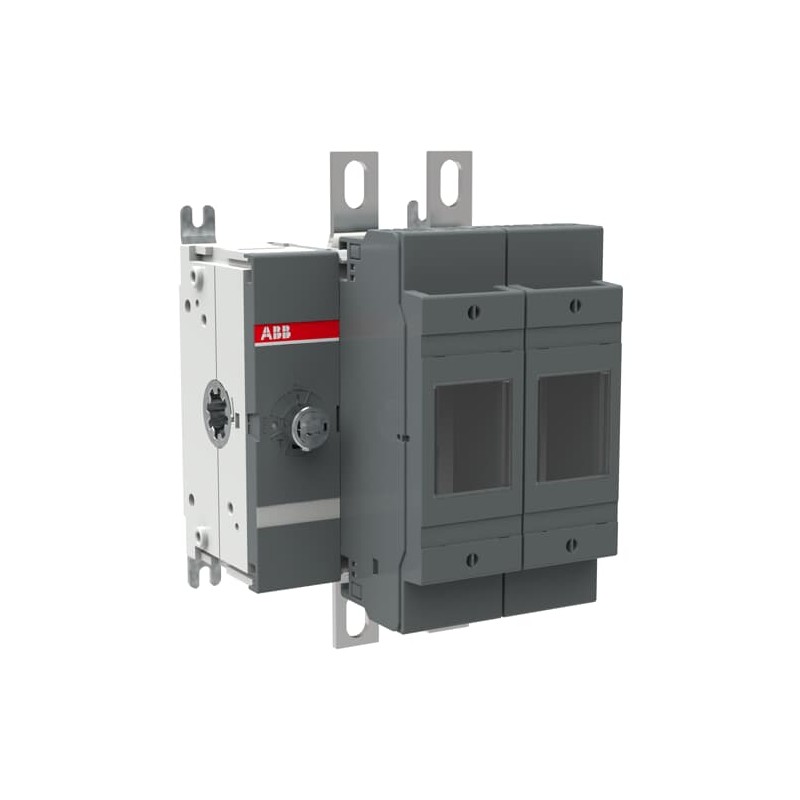

1SCA022759R9220 ABB OS200D02P Schalter Sicherung
1SCA022759R9220
ABB
OS200D02P Schalter Sicherung
Sicherungsschalter OS200D02P
Lasttrennschalter für Sicherungen 2-polig 200 A, mit Griff und Welle ungesich. Neutralleiter (rechts)
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter > OS
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 7614d050-423c-417a-87bf-8edc46edaa29 Finnland (FI) |
| Vereinfachtes SCIP | 78db13fd-b98b-4686-9bf8-ab5186302b24 Deutschland (DE) |
| a7f02977-e1d7-4026-b765-137244e1b47b Norwegen (NO) | |
| 7da4233a-29cc-448b-974f-0ca50decd5a8 Deutschland (DE) | |
| 1f641dc3-0d5a-4660-ab36-cf4fc47e14f1 Spanien (ES) | |
| 06f4857c-4a45-4875-9e5c-611b546d1a5f Belgien (BE) | |
| 1c941897-38f1-4fb8-a849-8a7de2d18e86 Polen (PL) | |
| 885a546a-9654-435e-9aeb-7e4d29b840fd Frankreich (FR) | |
| 748d0110-207f-4c49-bfdf-dbd4376778f2 Polen (PL) | |
| 3e47b0c9-a39f-4db3-a551-86f2b9a63315 Griechenland (GR) | |
| f8e55b51-2c90-4352-bc4a-0eb08ea2df35 Schweden (SE) | |
| 8bf9442f-96ee-4f29-b530-fc189c3add42 Bulgarien (BG) | |
| 938e2816-069d-4f00-8472-0c8c0d7d9305 Kroatien (CR) | |
| 38d8b044-a26f-48c1-bd3d-79dfe70c5258 Tschechische Republik (CZ) | |
| 21703a6b-fad6-48b0-8eca-204a6854797e Portugal (PT) | |
| 7c855cb4-e210-4df2-8105-47a3e2c27f30 Ungarn (HU) | |
| 6d6f0ab4-6903-47eb-8e86-d808acd7554a Estland (EE) | |
| d32df88d-e789-418d-a337-327a3c84f819 Niederlande (NL) | |
| 881ca7ec-2cb4-48ff-ba53-2e5eb75385b9 Schweden (SE) | |
| 66e02602-1dc4-4151-bcfe-0af02efd9eff Deutschland (DE) | |
| fc92eb14-e758-4667-8b74-6671d9598c9b Deutschland (DE) | |
| 5ef502ff-3199-490a-8d6d-8576895f64af Frankreich (FR) | |
| 052fbcc9-eede-4eb1-a0ce-005141a6d7e0 Ungarn (HU) | |
| 27ac43fd-8841-46fc-9354-808a2dbe5c88 Belgien (BE) | |
| 97afa0a2-19f2-455f-a2f4-46bc3b3416f6 Polen (PL) | |
| 121b67c0-15b0-44d5-a366-9e454955beea Italien (IT) | |
| 2ca29d7c-99f0-4083-aaf8-51166a17f8d8 Deutschland (DE) | |
| 9169efe3-72ab-4f85-a6bf-ea43f62f6f08 Dänemark (DK) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | os200d02.stp |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 133 mm |
| Höhe (Netto-Abmessung) | 199 mm |
| Tiefe (Netto-Abmessung) | 149 mm |
| Nettogewicht | 2.4 kg |
| 5.3 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 230 mm |
| 9.1 in | |
| Länge Verpackungseinheit 1 | 270 mm |
| 10.6 in | |
| Höhe Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 2.7 kg |
| 6 lb | |
| EAN Verpackungseinheit 1 | 6417019247540 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | (nach IEC 60529) IP20 |
| Sicherungsgröße | NH0 |
| Sicherungsart | DIN |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 2P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 8 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Bemessungsstrom (In) | (Hauptstromkreis) 200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 02 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS200-250 2016 |
| Konformitätserklärung - CE | 1SCC311091D2704 |
| DNV GL Zertifikat | 1SCC311123D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 200 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 200 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Geeignet für Sicherungseinsätze (EF006692) | NH0 |
| Polzahl (EF001391) | 2 |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | links |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS200D02P Switch fuse - ABB - OS200D02P - 1SCA022759R9220 | 88 Kbytes |
|
| OS200D02P 1SCA022759R9220 ABB OS200D02P Schalter Sicherung | 71 Kbytes |
|
