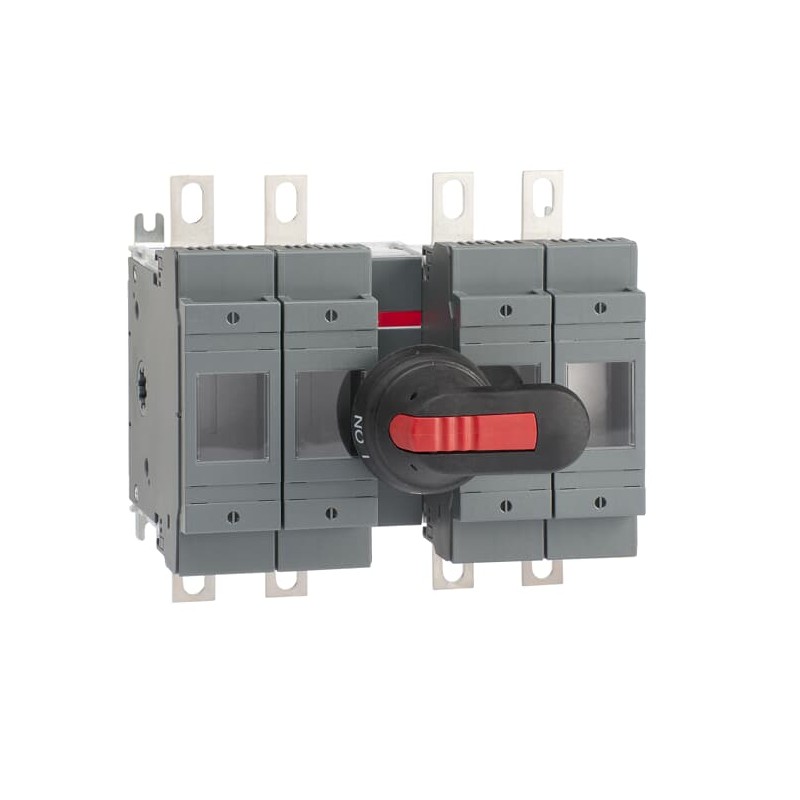

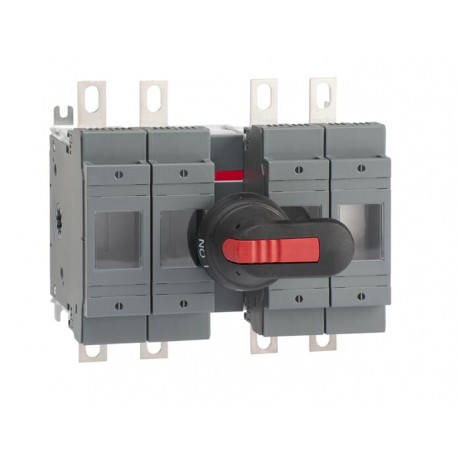

1SCA022721R3300 ABB Schalter sicherung OS200B22N2P
1SCA022721R3300
ABB
Schalter sicherung OS200B22N2P
Sicherungsschalter OS200B22N2P
Sich.Lasttr.Sch. OS200B22N2P
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 04228536-bb7f-4357-b3e7-be3d78254964 Finnland (FI) |
| Vereinfachtes SCIP | 735659c0-214d-41b8-bae5-956606e12528 Deutschland (DE) |
| 76bb75f5-a502-449b-81c3-a0564c7ecee6 Griechenland (GR) | |
| c306260c-2ecf-4ea8-849f-1e318eb55810 Portugal (PT) | |
| fdc18a87-32d1-4e09-abaa-5a8776cb524a Norwegen (NO) | |
| cc4330c9-4e30-4190-b20c-c0dad4539988 Italien (IT) | |
| 4c812512-6e95-4157-80a2-89f182a8053a Tschechische Republik (CZ) | |
| 6b1ffa44-eec6-4d2d-b282-e17757857c93 Kroatien (CR) | |
| 1a3d54de-0731-4f9a-bb89-536e26196ef1 Polen (PL) | |
| 5577079e-7774-49ce-901e-d821f967ad67 Bulgarien (BG) | |
| 06227954-7d42-43f7-8eb8-dc1cd518c00b Schweden (SE) | |
| 45073b32-70ec-44cd-864b-3cb6aff37149 Estland (EE) | |
| 58a1856e-6ae7-4e74-b1d9-99352bf64caa Deutschland (DE) | |
| c443cff0-fcb5-49e0-bfe2-4c0986f10194 Ungarn (HU) | |
| b6ccc19c-7023-4a81-84bd-674941083017 Frankreich (FR) | |
| a662e076-278f-493c-b11e-44a3f23989c9 Spanien (ES) | |
| dd3a70e7-64d7-4935-bb5c-a6bcf0f7c97e Belgien (BE) | |
| c2d4b1d0-7f20-46b4-a473-fe9d2c3f4dfe Ungarn (HU) | |
| 66826caa-7355-4060-aca4-371c5ce4e9b4 Frankreich (FR) | |
| 8f59260c-7cf3-4112-8411-f60545d3405c Dänemark (DK) | |
| 097d2d9e-9dd2-4277-83b3-056818d68b0f Deutschland (DE) | |
| c3a58718-73cf-4a7b-830e-7c0e703be2cd Deutschland (DE) | |
| 7f7c359b-74ef-458d-ab64-e791246eb616 Polen (PL) | |
| fad6e2fd-2194-418d-a470-4ac49ece4805 Deutschland (DE) | |
| 64eb15c1-1875-4343-a7f3-e525f129447e Belgien (BE) | |
| d2bfde37-a8f0-4a82-b7f4-dae38f64acb0 Polen (PL) | |
| dc3dddbe-1895-4e49-a388-36bcdd20c8f1 Niederlande (NL) | |
| 21fbf18b-49f3-408f-b826-562e0b993600 Schweden (SE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | os200b22.stp |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 220 mm |
| Höhe (Netto-Abmessung) | 199 mm |
| Tiefe (Netto-Abmessung) | 130 mm |
| Nettogewicht | 3.9 kg |
| 8.6 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 230 mm |
| 9.1 in | |
| Länge Verpackungseinheit 1 | 270 mm |
| 10.6 in | |
| Höhe Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 4.2 kg |
| 9.2 lb | |
| EAN Verpackungseinheit 1 | 6417019231730 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | (nach IEC 60529) IP20 |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - With Solid Link |
| Sicherungsgröße | B1-B2 |
| Sicherungsart | British Standard |
| Grifftyp | inklusive Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 8 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Bemessungsstrom (In) | (Hauptstromkreis) 200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 22 (Zwischen den Polen) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS200-250 2016 |
| Konformitätserklärung - CE | 1SCC311091D2704 |
| DNV GL Zertifikat | 1SCC311123D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 200 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 200 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Geeignet für Sicherungseinsätze (EF006692) | Form B1-B3 |
| Polzahl (EF001391) | 4 |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | vorne |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
