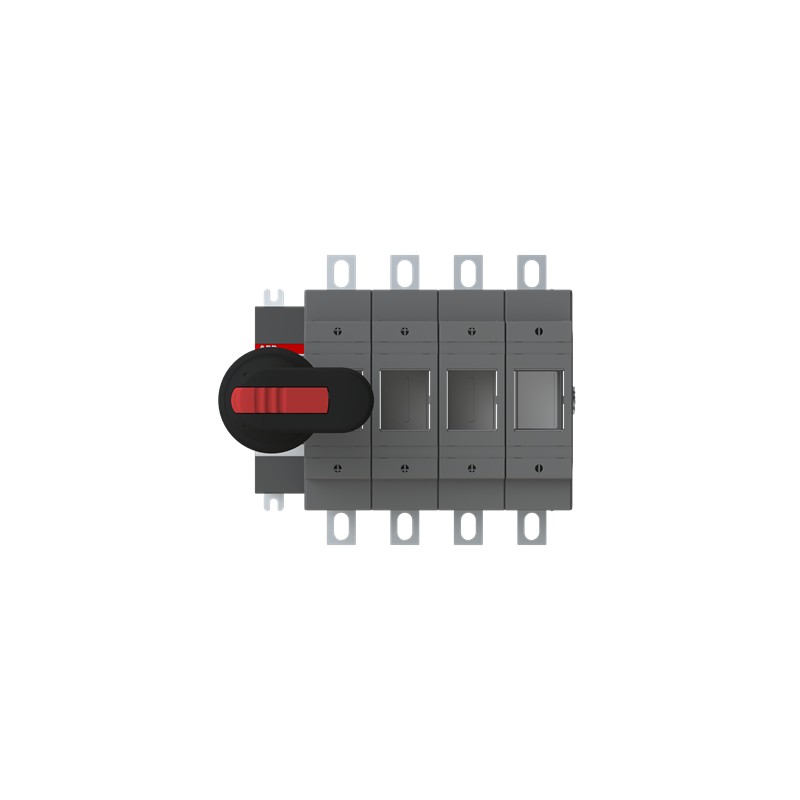

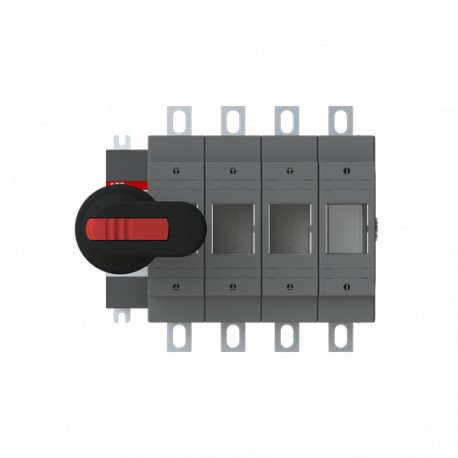

1SCA022709R9410 ABB Schalter sicherung OS200B04N2P
1SCA022709R9410
ABB
Schalter sicherung OS200B04N2P
Sicherungsschalter OS200B04N2P
Sich.Lasttr.Sch. OS200B04N2P
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 37f6fc0b-5eab-4023-886d-6df2b81a1b9d Finnland (FI) |
| Vereinfachtes SCIP | 248dec04-d53c-40b4-84f6-7427793b3de8 Deutschland (DE) |
| d51e828d-9de5-439c-ad42-7b4575851129 Polen (PL) | |
| cbc58892-82f0-4eb3-95ac-feb4b9e57bbd Schweden (SE) | |
| 04506a2f-f81f-4871-b2d6-e934a5518f6f Norwegen (NO) | |
| 5226a125-8130-4397-8eaf-483112f34efa Bulgarien (BG) | |
| 1fb68640-8bfa-40f0-a065-79d1ea267e3d Schweden (SE) | |
| 79ae375b-a89e-4e3e-aa4c-db0c772a2462 Tschechische Republik (CZ) | |
| 430f2812-03a4-483c-a105-76b8fafed8c5 Polen (PL) | |
| 9252a271-9575-4094-823f-d130d6195830 Kroatien (CR) | |
| 1d48ec1a-7d3f-41f6-9780-66a849ce597d Polen (PL) | |
| 11bcad91-b3b5-4b86-8ed9-18c82a5c1bdf Estland (EE) | |
| 8e2e8c27-8869-4c6b-97f1-ef82ced0a5b8 Deutschland (DE) | |
| b8b2d922-72c8-42d6-b04f-2f59e3ff507b Ungarn (HU) | |
| fe4d3c1a-c95e-43c2-b45e-2d58594bb863 Griechenland (GR) | |
| abd87831-ed3f-4f14-bd46-2e7610258eeb Portugal (PT) | |
| 2b8daaf1-d9d6-4f84-aa0e-50dcfe89f865 Frankreich (FR) | |
| aff82014-31af-465b-86c1-20b6e3c6f928 Frankreich (FR) | |
| 0f01bbe3-908d-428c-ab31-13735debba75 Ungarn (HU) | |
| ebb795c3-24f8-44ba-a651-7b63558f232c Belgien (BE) | |
| eeae7f5a-6ae0-4bec-b471-3f8d061ee078 Spanien (ES) | |
| 9c095b94-2e07-40a1-9099-c3d82e4ad1b3 Deutschland (DE) | |
| b67f7f5f-b757-4357-8cc7-0c0a34dd6118 Dänemark (DK) | |
| 8b580cbe-f940-44db-b0db-f905a303179f Deutschland (DE) | |
| 7c2bfaea-f68b-485b-a0ae-26a1adaf56b6 Deutschland (DE) | |
| 0732ae13-3f67-47d0-9e1c-dc477092ae66 Belgien (BE) | |
| 13c8aaa3-85be-408b-a651-1e06b76cbdb7 Italien (IT) | |
| 2d0f5da1-49e1-43e0-a19d-1ee9168baea1 Niederlande (NL) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | OS200B04F.stp |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 182 mm |
| Höhe (Netto-Abmessung) | 199 mm |
| Tiefe (Netto-Abmessung) | 132 mm |
| Nettogewicht | 3.9 kg |
| 8.6 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 230 mm |
| 9.1 in | |
| Länge Verpackungseinheit 1 | 270 mm |
| 10.6 in | |
| Höhe Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 4.2 kg |
| 9.2 lb | |
| EAN Verpackungseinheit 1 | 6417019225876 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | (nach IEC 60529) IP20 |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - With Solid Link |
| Sicherungsgröße | B1-B2 |
| Sicherungsart | British Standard |
| Grifftyp | inklusive Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 8 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Bemessungsstrom (In) | (Hauptstromkreis) 200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 04 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS200-250 2016 |
| Konformitätserklärung - CE | 1SCC311091D2704 |
| DNV GL Zertifikat | 1SCC311123D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 200 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 200 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Geeignet für Sicherungseinsätze (EF006692) | Form B1-B3 |
| Polzahl (EF001391) | 4 |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | links |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
