Vergrößern

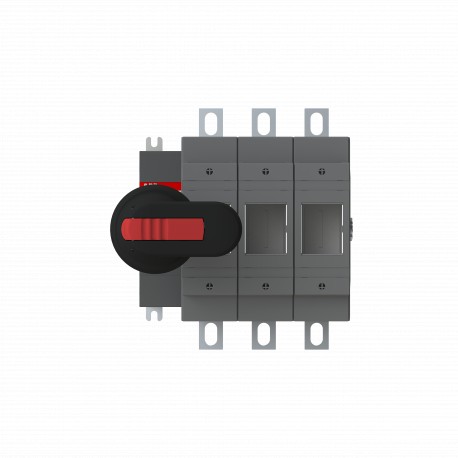

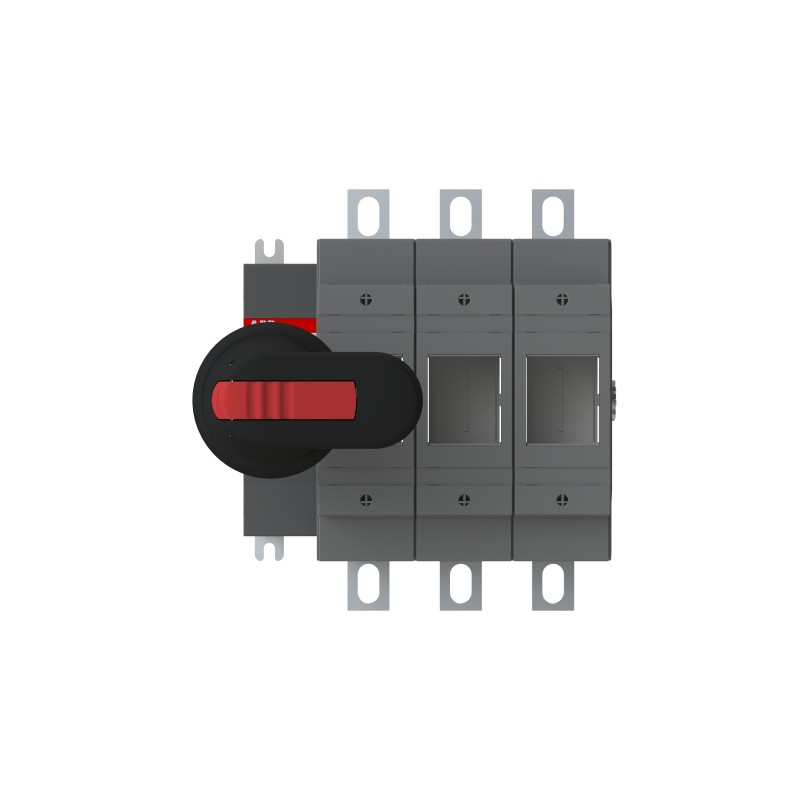

1SCA022709R9330 ABB Schalter SICHERUNG OS200B03P
1SCA022709R9330
ABB
Schalter SICHERUNG OS200B03P
Sicherungsschalter OS200B03P
Sich.Lasttr.Sch. OS200B03P
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | c532d089-d578-4f61-ae8a-e7253d4456dc Finnland (FI) |
| Vereinfachtes SCIP | afce7816-eff5-4e18-bea2-8dfc747f79e8 Deutschland (DE) |
| ffd290da-336c-4308-af1d-de405871dc7d Griechenland (GR) | |
| 69c37d72-f74c-451e-b688-c33907cef7a3 Ungarn (HU) | |
| 0ffee270-9954-401e-bed8-3568dfca01c6 Estland (EE) | |
| 1d13265c-59cf-4de4-8221-28f5964140d3 Norwegen (NO) | |
| ef461c17-81fe-4c47-81ba-52b671515c0a Italien (IT) | |
| eedb5984-4c10-4141-bb2b-fc4d9445d74c Bulgarien (BG) | |
| d0f9e4a7-2c68-45db-b9ed-d227c8bbf522 Tschechische Republik (CZ) | |
| d817cc23-3893-4193-918e-cc8028451eb1 Kroatien (CR) | |
| 87c6b2ee-eea4-49ee-9866-399c9430ec8c Polen (PL) | |
| 3e0f0284-81d0-45d3-8eda-9ec5c3423adf Schweden (SE) | |
| d195d743-2b09-4fe1-8fe5-1d2e9cb9afe8 Frankreich (FR) | |
| f4aa8a16-06ef-46c2-96a4-0bd2db68eb37 Polen (PL) | |
| e54ea6aa-e95b-40f1-8dd1-efcd43c51e02 Frankreich (FR) | |
| 5a8c6438-7efa-426b-9615-975ce6e97dee Ungarn (HU) | |
| 67e4263a-54bd-4d25-b3a2-229472a4bd62 Portugal (PT) | |
| a4160384-83ca-4424-9696-738730aa89f5 Deutschland (DE) | |
| bb96cf8f-75d9-44f7-bd4f-3ac0cf8b23be Dänemark (DK) | |
| e7640737-59e0-4960-91a7-6cd53a189b3d Deutschland (DE) | |
| 3a42571d-3904-4bda-9d31-a245613bf1cd Deutschland (DE) | |
| 99f21ad9-e237-4689-b55b-17e7696974d7 Polen (PL) | |
| 8ecc66af-d2b8-4cf6-9dbd-ea1a4da6b346 Belgien (BE) | |
| 822316f8-b140-49bb-9c18-0a609fa129bf Niederlande (NL) | |
| 96db816d-7c1d-4a0e-ad46-f33e0fd278e5 Spanien (ES) | |
| fe44cb10-eaec-4681-bf05-9e4541051e79 Belgien (BE) | |
| 7bcc6267-85a0-4fdd-9ff6-70ef3889f3f6 Deutschland (DE) | |
| 0cdf7040-d150-48b9-a81a-86a750a0bb78 Schweden (SE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | stp-os200b03n3.stp |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 177 mm |
| Höhe (Netto-Abmessung) | 199 mm |
| Tiefe (Netto-Abmessung) | 130 mm |
| Nettogewicht | 2.8 kg |
| 6.3 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 230 mm |
| 9.1 in | |
| Länge Verpackungseinheit 1 | 270 mm |
| 10.6 in | |
| Höhe Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 3.1 kg |
| 6.9 lb | |
| EAN Verpackungseinheit 1 | 6417019225869 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | (nach IEC 60529) IP20 |
| Sicherungsgröße | B1-B2 |
| Sicherungsart | British Standard |
| Grifftyp | inklusive Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 8 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Bemessungsstrom (In) | (Hauptstromkreis) 200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 03 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS200-250 2016 |
| Konformitätserklärung - CE | 1SCC311091D2704 |
| DNV GL Zertifikat | 1SCC311123D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
