Vergrößern

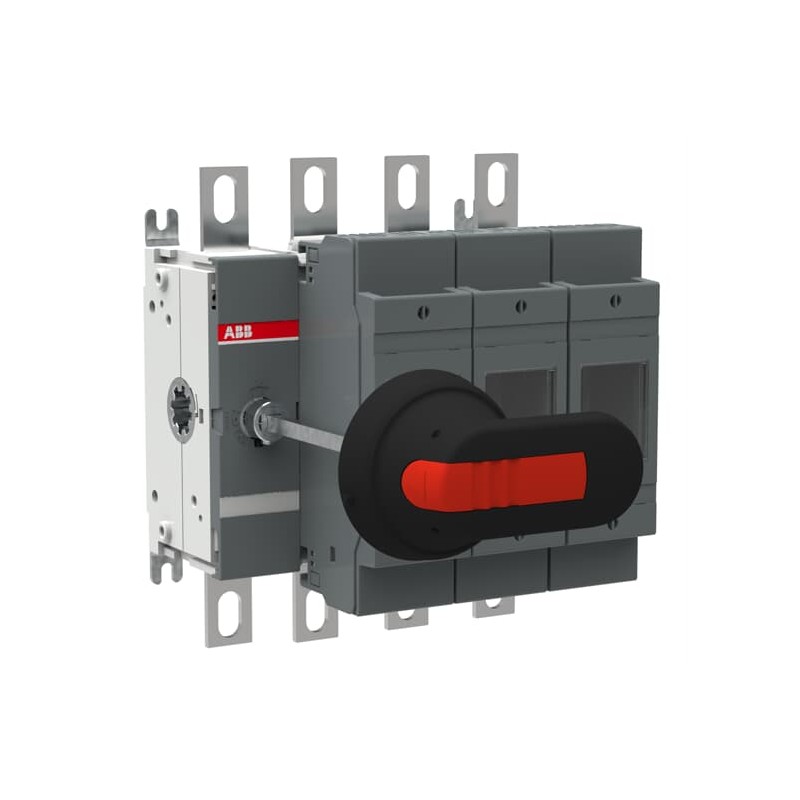

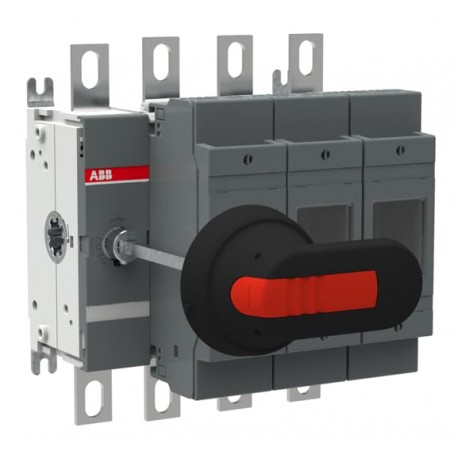

1SCA022750R0620 ABB Schalter sicherung OS200B03N3P
1SCA022750R0620
ABB
Schalter sicherung OS200B03N3P
Sicherungsschalter OS200B03N3P
Sich.Lasttr.Sch. OS200B03N3P
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | fe619f9c-5eaf-4418-9bb7-56b89e562d13 Finnland (FI) |
| Vereinfachtes SCIP | 9effec5c-2c12-4365-a29e-103bb23c3178 Deutschland (DE) |
| 2e2d7ee1-6ffe-479f-9bda-a8a97cb88879 Deutschland (DE) | |
| e98ece1c-28c0-4789-b597-c61b8aeee1aa Belgien (BE) | |
| c49c5194-c8a0-42a4-baff-6a24f24bfc20 Dänemark (DK) | |
| d7ef85a6-22dd-4803-8916-a57df6a7672a Spanien (ES) | |
| 3a72542a-ca9d-46f4-8bc5-6a23b1131d04 Belgien (BE) | |
| e41a41c3-b18b-47c6-a923-c595d74febcb Ungarn (HU) | |
| 3af55d09-50a1-4159-b371-349ac4de253f Frankreich (FR) | |
| 758e2ceb-1c41-46bb-aad6-7ce948108e60 Norwegen (NO) | |
| e876b531-9e9a-4ceb-8b65-86e89be3f111 Deutschland (DE) | |
| 3243be7d-ddb0-4b53-bdef-5c8ceafcf136 Polen (PL) | |
| fc9f62ef-cfdf-45e1-9ff5-798c92730806 Schweden (SE) | |
| f7f6038c-ec19-4d90-977e-516f4da50672 Deutschland (DE) | |
| eeca8a66-2cf2-43fe-92bf-0f7452eb1b51 Estland (EE) | |
| 11e7f0c4-7d47-46d8-9608-ec1c8e1c322b Niederlande (NL) | |
| cc800238-da80-4db9-8c44-4fe32e08f7c3 Polen (PL) | |
| 2ea947d8-7d4a-4ab2-b1e6-da607a006fa3 Griechenland (GR) | |
| 912d26e7-7004-4365-b45a-41230352fd16 Bulgarien (BG) | |
| ff977bb6-1ebd-49d0-9508-c5117f5ed35a Portugal (PT) | |
| be612bde-98cb-47e4-8b37-be63b078ddd1 Ungarn (HU) | |
| a31c498f-27a2-4822-b4c8-87bf3c6027ba Frankreich (FR) | |
| 1bcfefdf-bcba-4020-91d5-0ab54e41753a Kroatien (CR) | |
| 190c5d51-5ac7-492f-82e0-8d84305ce92e Tschechische Republik (CZ) | |
| d9ec893e-dd87-4641-8dc9-3f7f239334fd Schweden (SE) | |
| 893c1568-6817-4e76-89fb-b8c125d0a959 Polen (PL) | |
| 15bb41ba-1b8e-4a1c-94ae-49498b0dab5d Deutschland (DE) | |
| 15ea2b4b-4f15-4c36-9ad2-d9a2a703c4f6 Italien (IT) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | os400ds04f.stp |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 177 mm |
| Höhe (Netto-Abmessung) | 199 mm |
| Tiefe (Netto-Abmessung) | 167 mm |
| Nettogewicht | 3.4 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 210 mm |
| Länge Verpackungseinheit 1 | 236 mm |
| Höhe Verpackungseinheit 1 | 163 mm |
| Bruttogewicht Verpackungseinheit 1 | 3.4 kg |
| EAN Verpackungseinheit 1 | 6417019243634 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | (nach IEC 60529) IP20 |
| Art des vierten Pols | Detachable Neutral Link Integrated Into the Mechanism |
| Sicherungsgröße | B1-B2 |
| Sicherungsart | British Standard |
| Grifftyp | inklusive Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 8 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Bemessungsstrom (In) | (Hauptstromkreis) 200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Besondere Funktionen | Detachable Neutral |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 03 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS200-250 2016 |
| Konformitätserklärung - CE | 1SCC311091D2704 |
| DNV GL Zertifikat | 1SCC311123D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 200 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 200 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Geeignet für Sicherungseinsätze (EF006692) | Form B1-B3 |
| Polzahl (EF001391) | 3 |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | links |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
