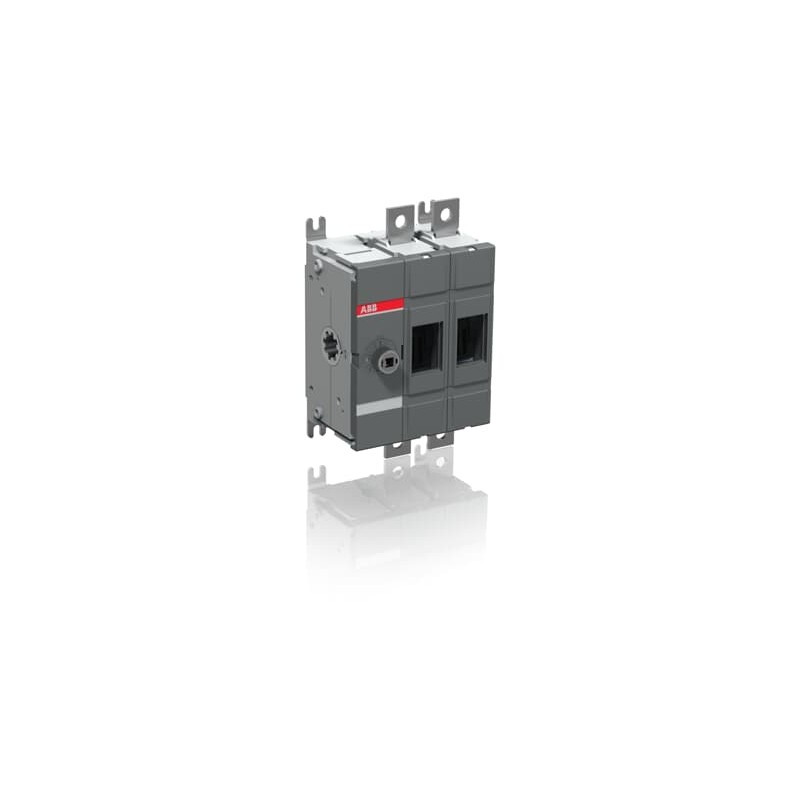

1SCA108718R1001 ABB OS1250D03K Schalter Sicherung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA108718R1001 ABB OS1250D03K Schalter Sicherung

1SCA108718R1001

ABB

OS1250D03K Schalter Sicherung

Sicherungsschalter OS1250D03K

Lasttrennschalter für Sicherungen 3-polig 1250 A, mit direkt montiertem Griff

Mehr Infos


Niederspannungsschaltgeräte > Sicherungslasttrennschalter

Handschalter > OS

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $2,090.42
Stückpreis: $2,090.42
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Umweltprodukterklärung - EPD1SCC311203D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC311013C0201
Montage- und Betriebsanleitung1SCC311022M0207
Mechanische Zeichnungenos1250_d_b_03k.stp
Umweltprodukterklärung - EPD1SCC311203D0201
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)429 mm
Höhe (Netto-Abmessung)356 mm
Tiefe (Netto-Abmessung)294 mm
Nettogewicht26.4 kg
58.2 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1430 mm
16.93 in
Länge Verpackungseinheit 1690 mm
27.17 in
Höhe Verpackungseinheit 1450 mm
17.72 in
Bruttogewicht Verpackungseinheit 132.4 kg
71.43 lb
EAN Verpackungseinheit 16417019419466
Technische Daten
Kabelquerschnitt2.5 ... 25 mm²
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 1250 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 1000 A
Schutzart(nach IEC 60529) IP20
SicherungsgrößeNH4
SicherungsartDIN
Grifftypdirekt montierter Griff
MontageartBodenmontage
Anzahl Pole3P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 75 W
Bedingter Bemessungskurzschlussstrom (Inc)(500 V) 100 kA
(690 V) 80 kA
Bemessungsstrom (In)(Hauptstromkreis) 1250 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
Bemessungsbetriebsstrom AC-21B (Ie)(500 V) 1250 A
(690 V) 1250 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 1250 A
Bemessungsbetriebsstrom AC-22B (Ie)(500 V) 1250 A
(690 V) 1250 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 1000 A
Bemessungsbetriebsstrom AC-23B (Ie)(500 V) 1000 A
(690 V) 1000 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 315 kW
(400 V) 560 kW
(415 V) 560 kW
(500 V) 710 kW
(690 V) 1000 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 40 Kiloampere rms
NormenIEC 60947-3
Schalter-Betriebsmechanismus03 (Linksseitig)
AnschlussartKabelschuhklemme
Klemmenbreite50 mm
Anzugsdrehmoment50 ... 75 N·m
Technische Daten UL/CSA
Anzugsdrehmoment50 ... 75 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC311210D0201
Atex ZertifikatNo certification needed
CCC ZertifikatCCC OS1200-1250 2015.pdf
Konformitätserklärung - CE1SCC311127D2703
DNV GL Zertifikat1SCC311131D0203
UL ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC001040 - Sicherungslasttrennschalter
ETIM 10EC001040 - Sicherungslasttrennschalter
UNSPSC39122233
IDEA Granular Category Code (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA108718R1001 Niederspannungsschaltgeräte (EC001040)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Sicherheitsschalter (EF006985) Ja
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsdauerstrom Iu (EF001389) 1000 A
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 1000 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 80 kA
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 40 kA
Geeignet für Sicherungseinsätze (EF006692) NH4
Polzahl (EF001391) 3
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Kabeleinführung (EF000537) sonstige
Mit Steckverbindern bestückt (EF011696) Ja
Geeignet für Bodenbefestigung (EF007243) Nein
Geeignet für Frontbefestigung (EF007246) Nein
Geeignet für Sammelschienenaufbau (EF007259) Ja
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Position des Betätigungselements (EF009410) links
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
OS1250D03K Switch fuse - ABB - OS1250D03K - 1SCA108718R1001 113 Kbytes OS1250D03K Switch fuse - ABB - OS1250D03K - 1SCA108718R1001
OS1250D03K 1SCA108718R1001 ABB OS1250D03K Schalter Sicherung 85 Kbytes OS1250D03K Switch fuse - ABB - OS1250D03K - 1SCA108718R1001
