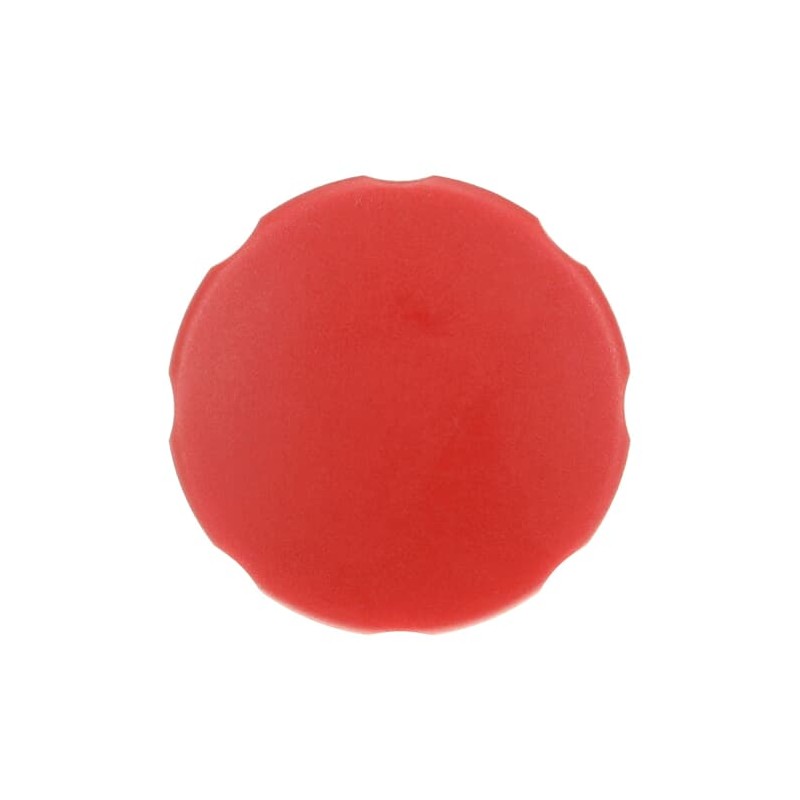

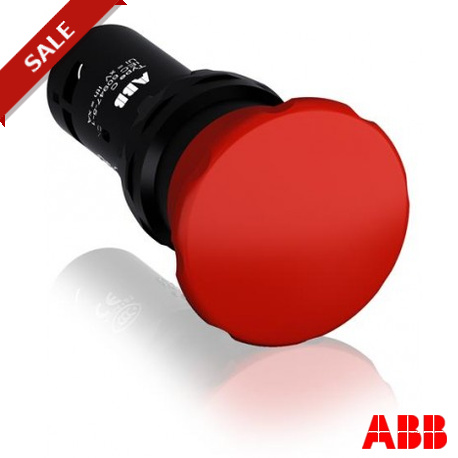

1SFA619126R1071 ABB PILZ PUSH. CPM3-10R-11
1SFA619126R1071
ABB
PILZ PUSH. # CPM3-10R-11
CPM3-10R-11 SETA COMP. 1NC+1NA ROT
Pilztaster tastend rot, 1 Schließer + 1 Öffner
Niederspannungsschaltgeräte > Drucktaster, Komplettgerät
Zugsicherung und Signalgebung > Command and signaling elements PDA
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 10 Stück |
| Zolltarifnummer | 8536508000 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SFC151007C02__ |
| Montage- und Betriebsanleitung | 1SFC151011M0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 0.04 m |
| Höhe (Netto-Abmessung) | 0.04 m |
| Tiefe (Netto-Abmessung) | 0.073 m |
| Nettogewicht | 0.036 kg |
| Technische Daten | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -40 ... +85 °C | |
| Farbe | rot |
| Bedienteilausführung | Pilztaste |
| Blendenmaterial | Kunststoff |
| Beleuchtung | nicht beleuchtet |
| Funktion | tastend |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 1 |
| Gehäuseart NEMA | Typ 1 |
| Typ 12 | |
| Typ 13 | |
| Typ 3R | |
| Typ 4 | |
| Typ 4X | |
| Verschmutzungsgrad | 3 |
| Bemessungsisolationsspannung (Ui) | 300 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Bemessungsbetriebsspannung | (Maximum) 300 V |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 0.3 A |
| (125 V) 0.2 A | |
| Bemessungsbetriebsstrom AC-15 (Ie) | (240 V) 2 A |
| (220 / 240 V) 2 A | |
| Verlustleistung | (Maximum) 5 W |
| Mechanische Lebensdauer | 100000 Zyklen |
| Anschlussmöglichkeit | flexibel mit Aderendhülse 1 x 0.5...1.5 mm² |
| flexibel mit Aderendhülse 2 x 0.5...1.5 mm² | |
| flexibel mit isolierter Aderendhülse 1 x 0.5...1.5 mm² | |
| flexibel mit isolierter Aderendhülse 2 x 0.5...1.5 mm² | |
| flexibel 1 x 0.5 ...1.5 mm² | |
| flexibel 2 x 0.5 ...1.5 mm² | |
| starr 1 x 0.5...1.5 mm² | |
| starr 2 x 0.5...1.5 mm² | |
| Anschlussart Geräte | Schraubklemme |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | 0.8 N·m |
| Abisolierlänge | 6 mm |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | 1x 22...14 AWG |
| 2x 22...14 AWG | |
| Umgebungsbedingungen | |
| Schutzart | Front IP66 |
| Front IP67 | |
| Front IP69K | |
| Anschlussklemmen IP20 | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2022-006479 |
| RoHS Erklärung | 2CMT2022-006498 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | ce507f4a-6031-44fe-9e8e-974cc151b608 Schweden (SE) |
| Vereinfachtes SCIP | 66cb8327-cb41-4152-9707-58cc6029aef5 Deutschland (DE) |
| 4d12061b-5bee-4eda-8c1d-d66ca2814adc Belgien (BE) | |
| 3cdbef9e-d02b-482d-8732-ee8f8c00345c Spanien (ES) | |
| be444883-0b4a-4cf5-84ee-b2647fe43306 Ungarn (HU) | |
| 90c53984-8bf0-4c0a-9b58-5fb6f176ff3e Frankreich (FR) | |
| b298a45c-61ca-43b8-9817-7665b1d67867 Deutschland (DE) | |
| 4d290196-ea5c-41e9-aeff-d4410eb8a6fd Polen (PL) | |
| ce728cea-c40c-4ddd-b61f-d05f9d3bfb2d Frankreich (FR) | |
| 3e717cbd-2209-4a60-87fe-89960d92b091 Deutschland (DE) | |
| b7150d68-adda-4dfd-8302-dbe169bcbc46 Kroatien (CR) | |
| 2e443a6d-d78c-4aa0-bf68-d1f0c2db46dc Polen (PL) | |
| 3e3e1281-6931-45a8-9be5-aa86503b9d1d Estland (EE) | |
| 204c3df8-ac85-469f-8561-274a850dc179 Niederlande (NL) | |
| c5e114ca-2a9c-42a3-b978-3ba42574caa5 Tschechische Republik (CZ) | |
| 1e13222d-1e5f-449e-b13d-30d4b7e57840 Schweden (SE) | |
| 91fd353f-1e21-4b5c-ae2a-40d6ac671179 Bulgarien (BG) | |
| 2d9865db-f7fa-41da-b1da-15bd129e9fbd Ungarn (HU) | |
| e0f11999-4ad2-4f1d-ba88-8a5983505d34 Portugal (PT) | |
| 2f4520d1-691f-47de-ad9c-559ee5256ddc Griechenland (GR) | |
| 0ff76b30-cd07-4e8e-be3a-d1da1f067573 Deutschland (DE) | |
| 0d1045a0-c064-4481-8ea7-e284d1276afc Dänemark (DK) | |
| 7d6aeb8e-82f3-403c-bf50-9da19d35b210 Belgien (BE) | |
| 6a7486a9-d8d2-429c-b009-6174941339cd Deutschland (DE) | |
| 2fcd74fd-1324-4db0-be81-d9bef41e1363 Italien (IT) | |
| 65fd6da8-0f20-4aa5-b733-a9842c8c7dc1 Polen (PL) | |
| a1a6f091-dcd2-4fb5-9263-4f5d203db305 Norwegen (NO) | |
| 39e25966-b59e-48cb-8925-e052d2ce06c0 Finnland (FI) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006523 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CB Zertifikat | CQC_CN_CN50749 |
| CQC Zertifikat | CQC2003010305054693 |
| cURus Zertifikat | UL_E496500-20171020 |
| Konformitätserklärung - CCC | 2020980305001187 |
| Konformitätserklärung - CE | 2CMT2015-005451 |
| Konformitätserklärung - UKCA | 2CMT2020-006121 |
| DNV GL Zertifikat | 9AKK107046A3749 |
| EAC Zertifikat | RU C-CN.ME77.B.00587/20 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Beutel 1 Stück |
| Breite Verpackungseinheit 1 | 0.1 m |
| Länge Verpackungseinheit 1 | 0.1 m |
| Höhe Verpackungseinheit 1 | 0.03 m |
| Bruttogewicht Verpackungseinheit 1 | 0.038 kg |
| EAN Verpackungseinheit 1 | 7320500375891 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | S |
| ETIM 6 | EC001028 - Drucktaster, Komplettgerät |
| ETIM 7 | EC001028 - Drucktaster, Komplettgerät |
| ETIM 8 | EC001028 - Drucktaster, Komplettgerät |
| eClass | V11.0 : 27371228 |
| UNSPSC | 39122216 |
| IDEA Granular Category Code (IGCC) | 5212 >> Push button for distribution board |
| E-Nummer (Norwegen) | 4372785 |
| E-Nummer (Schweden) | 3705006 |
| Merkmal | Wert |
|---|---|
| Bauform des Knopfes (EF001546) | Pilz |
| Farbe des Knopfes (EF000190) | rot |
| Bauform der Linse (EF006253) | rund |
| Lochdurchmesser (EF000079) | 22 mm |
| Geeignet für Beleuchtung (EF001142) | Nein |
| Schaltfunktion verrastend (EF007447) | Nein |
| Tastend (EF001407) | Ja |
| Versorgungsspannung der Lampe (EF006522) | 300 V |
| Anzahl der Kontakte als Schließer (EF008256) | 1 |
| Anzahl der Kontakte als Öffner (EF008255) | 1 |
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Mit Frontring (EF006014) | Ja |
| Werkstoff des Frontrings (EF005972) | Kunststoff |
| Farbe Frontring (EF002429) | schwarz |
| Schutzart (IP) (EF005474) | IP67/IP69K |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PILOT DEVICES EN.pdf | 40 Mbytes |
|
| MUSHROOM PUSH.CPM3-10R-11 - ABB - CPM3-10R-11 - 1SFA619126R1071 | 86 Kbytes |
|
| CPM3-10R-11 1SFA619126R1071 ABB PILZ PUSH. CPM3-10R-11 | 65 Kbytes |
|
