> ABB>Elektronische Motorschutzrelais >MS497-63 1SAM580000R1007 ABB MS497-63 Manual Motor Starter
Vorheriges Produkt Nächstes Produkt

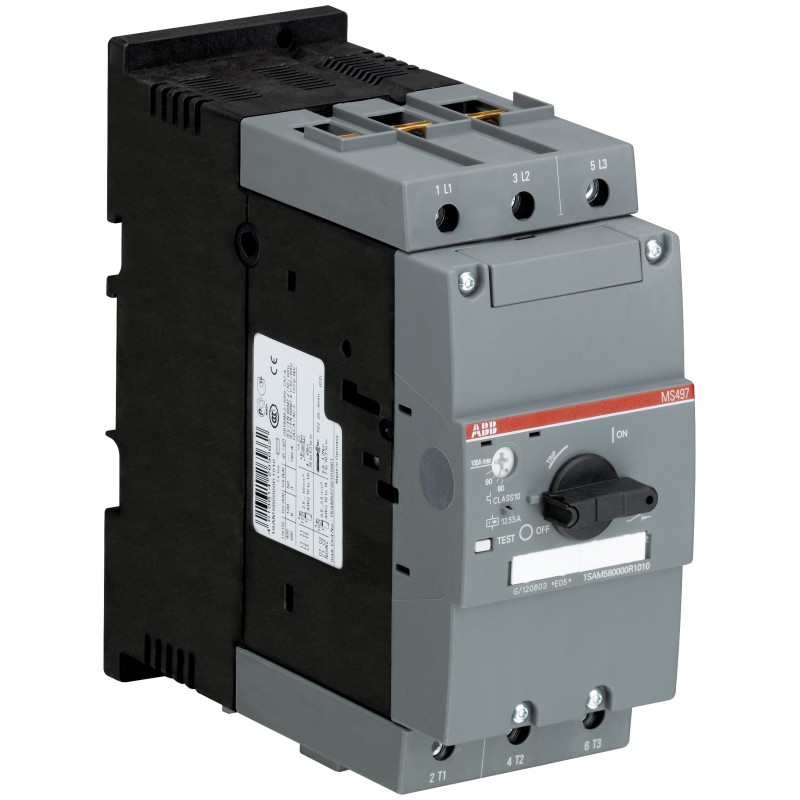

MS497-63 1SAM580000R1007 ABB MS497-63 Manual Motor Starter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

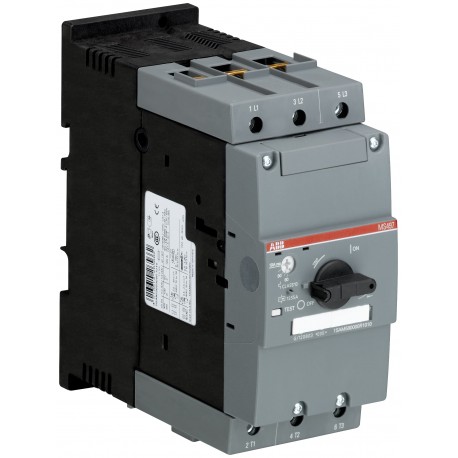

MS497-63 1SAM580000R1007 ABB MS497-63 Manual Motor Starter

MS497-63

1SAM580000R1007

ABB

MS497-63 Manual Motor Starter

MS497-63 Motorschutzschalter 45 ... 63 A

Mehr Infos


Elektronische Motorschutzrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85362010
Nachfolgeprodukt1SAM451000R1017
Hauptdokumente
Datenblatt, technische Information1SBC100173C0201
Datenblatt, technische Information (Teil 3)9AKK105713A1104
Montage- und Betriebsanleitung1SAM507001R1001
Montage- und Betriebsanleitung Teil 22CDC131017M5701
Zeit-Strom-Kennlinie1SAM500503F0007
Abmessungen
Breite (Netto-Abmessung)70 mm
Höhe (Netto-Abmessung)165 mm
Tiefe (Netto-Abmessung)174 mm
Nettogewicht2.255 kg
Technische Daten
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(230 V AC) 100 kA
(400 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 7.5 kA
(690 V AC) 4 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 70 kA
(500 V AC) 15 kA
(690 V AC) 7.5 kA
Bemessungsauslösestrom der unverzögerten Auslösung (Ii)819 A
Einstellbereich45 ... 63 A
Bemessungsbetriebsleistung AC-3 (Pe)(400 V dreiphasig) 30 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Hauptstromkreis 450 V DC
Bemessungsbetriebsstrom (Ie)50 A
Bemessungsbetriebsstrom AC-3 (Ie)50 A
Bemessungsfrequenz (f)Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui)690 V
Verlustleistungbei Bemessungsbedingungen pro Pol 3.4 ... 6.7 W
Anzahl Pole3P
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hauptstromkreis) 50 A
SchutzartGehäuse IP20
Anschlussklemmen Hauptstromkreis IP00
Verschmutzungsgrad3
Elektrische Belastbarkeit25000 Zyklen
Mechanische LebensdauerBetriebsabläufe 50000 Zyklen
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1x 2.5 ... 50 mm²
flexibel mit Aderendhülse 2x 2.5 ... 35 mm²
starr 1/2x 2.5 ... 16 mm²
mehrdrähtig 1x 10 ... 70 mm²
mehrdrähtig 2x 10 ... 50 mm²
AnzugsdrehmomentHauptstromkreis 4 ... 6 N·m
AbisolierlängeHauptstromkreis 17 mm
Empfohlener SchraubendreherHexagon 4
EinbaulagePosition 1 bis 6
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
BedienteilausführungDrehgriff
SchaltstellungsanzeigeEIN / AUS / TRIP
NormenCSA 22.2 No. 14
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 508
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Nennleistung UL/CSA(200 V AC dreiphasig) 20 Hp
(208 V AC dreiphasig) 20 Hp
(220 ... 240 V AC dreiphasig) 25 Hp
(440 ... 480 V AC dreiphasig) 50 Hp
(550 ... 600 V AC dreiphasig) 60 Hp
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 50 A
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel 1x 10-2/0 AWG
flexibel 1/2x 10-1/0 AWG
mehrdrähtig 1x 10-2/0 AWG
mehrdrähtig 1/2x 10-1/0 AWG
Anzugsdrehmoment UL/CSAHauptstromkreis 35 ... 53 in·lb
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -20 ... +70 °C
(kompensierter Betrieb) -20 ... +60 °C
(Lagerung) -50 ... +80 °C
UmgebungstemperaturkompensationJa
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
RoHS Erklärung1SAD938506-0050
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006539
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
Atex Zertifikat1SAA937000-3901
BV Zertifikat1SAA937000-0202
CQC ZertifikatCQC2013010307604042
cUL ZertifikatcUL_E195536
Konformitätserklärung - CCC2022960307001586
Konformitätserklärung - CE1SAD938506-0050
Konformitätserklärung - UKCA1SAD938500-1050
DNV Zertifikat1SAA937000-0301
EAC Zertifikat1SAA937001-2703
GL Zertifikat1SAA937000-0404
LR Zertifikat1SAA937000-0504
RMRS Zertifikat1SAA918000-0704
UL ZertifikatUL_E167205
UL_E195536
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 176.5 mm
Länge Verpackungseinheit 1190 mm
Höhe Verpackungseinheit 1171 mm
Bruttogewicht Verpackungseinheit 12.3 kg
EAN Verpackungseinheit 14013614265631
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)F
ETIM 9EC000074 - Leistungsschalter für Motorschutz
ETIM 10EC000074 - Leistungsschalter für Motorschutz
eClassV11.0 : 27370401
UNSPSC39121521
IDEA Granular Category Code (IGCC)4845 >> 3 Pole Motor Circuit Protector Circuit Breakers
E-Nummer (Finnland)3707086

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 70 Mbytes
MS497-63 Manual Motor Starter - ABB - MS497-63 - 1SAM580000R1007 100 Kbytes MS497-63 Manual Motor Starter - ABB - MS497-63 - 1SAM580000R1007
MS497-63 1SAM580000R1007 ABB MS497-63 Manual Motor Starter 77 Kbytes MS497-63 Manual Motor Starter - ABB - MS497-63 - 1SAM580000R1007
