> ABB>Elektronische Motorschutzrelais >MS496-63 1SAM570000R1007 ABB MS496-63 Manual Motor Starter
Vorheriges Produkt Nächstes Produkt

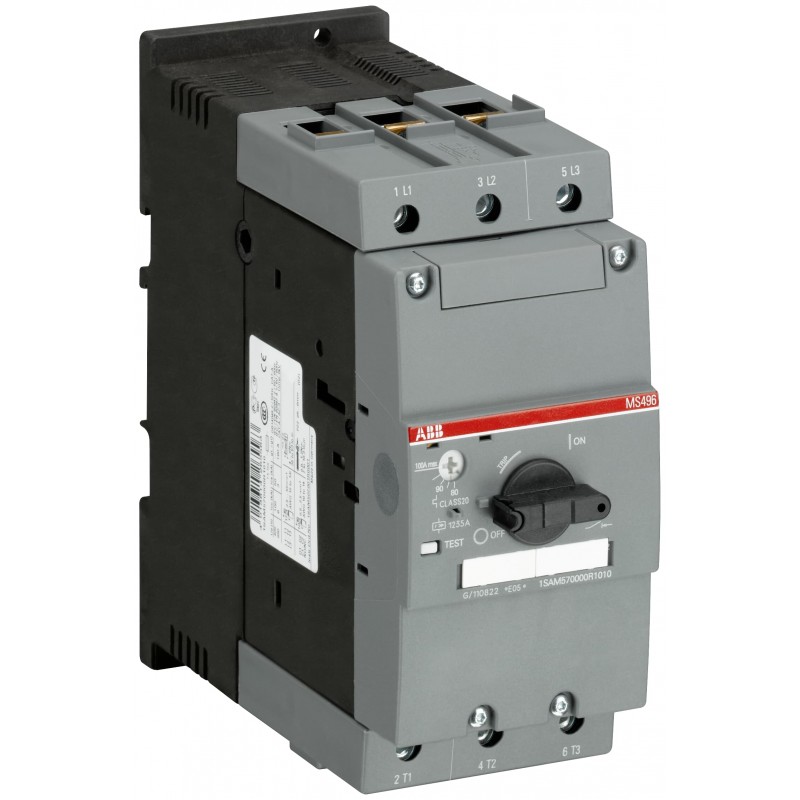

MS496-63 1SAM570000R1007 ABB MS496-63 Manual Motor Starter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MS496-63 1SAM570000R1007 ABB MS496-63 Manual Motor Starter

MS496-63

1SAM570000R1007

ABB

MS496-63 Manual Motor Starter

MS496-63 Motorschutzschalter 45 ... 63 A

Mehr Infos


Elektronische Motorschutzrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85362010
Hauptdokumente
Datenblatt, technische Information1SBC100173C0201
Datenblatt, technische Information (Teil 3)9AKK105713A1103
Montage- und Betriebsanleitung1SAM507001R1001
Zeit-Strom-Kennlinie1SAM500502F0007
Abmessungen
Breite (Netto-Abmessung)70 mm
Höhe (Netto-Abmessung)165 mm
Tiefe (Netto-Abmessung)174 mm
Nettogewicht2.278 kg
Technische Daten
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(230 V AC) 100 kA
(400 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 7.5 kA
(690 V AC) 4 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 70 kA
(500 V AC) 15 kA
(690 V AC) 7.5 kA
Bemessungsauslösestrom der unverzögerten Auslösung (Ii)819 A
Einstellbereich45 ... 63 A
Bemessungsbetriebsleistung AC-3 (Pe)(400 V dreiphasig) 30 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Hauptstromkreis 450 V DC
Bemessungsbetriebsstrom (Ie)63 A
Bemessungsbetriebsstrom AC-3 (Ie)63 A
Bemessungsfrequenz (f)Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui)690 V
Verlustleistungbei Bemessungsbedingungen pro Pol 2.8 ... 5.6 W
Anzahl Pole3P
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hauptstromkreis) 63 A
SchutzartGehäuse IP20
Anschlussklemmen Hauptstromkreis IP00
Verschmutzungsgrad3
Elektrische Belastbarkeit25000 Zyklen
Mechanische LebensdauerBetriebsabläufe 50000 Zyklen
AnschlussartSchraubklemme
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1x 2.5 ... 50 mm²
flexibel mit Aderendhülse 2x 2.5 ... 35 mm²
starr 1/2x 2.5 ... 16 mm²
mehrdrähtig 1x 10 ... 70 mm²
mehrdrähtig 2x 10 ... 50 mm²
AnzugsdrehmomentHauptstromkreis 4 ... 6 N·m
AbisolierlängeHauptstromkreis 17 mm
Empfohlener SchraubendreherSechskant 4
EinbaulagePosition 1 bis 6
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
BedienteilausführungDrehgriff
SchaltstellungsanzeigeEIN / AUS / TRIP
NormenCSA 22.2 No. 14
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 508
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Nennleistung UL/CSA(200 V AC dreiphasig) 20 Hp
(208 V AC dreiphasig) 20 Hp
(220 ... 240 V AC dreiphasig) 25 Hp
(440 ... 480 V AC dreiphasig) 50 Hp
(550 ... 600 V AC dreiphasig) 60 Hp
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 63 A
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel 1x 10-2/0 AWG
flexibel 1/2x 10-1/0 AWG
mehrdrähtig 1x 10-2/0 AWG
mehrdrähtig 1/2x 10-1/0 AWG
Anzugsdrehmoment UL/CSAHauptstromkreis 35 ... 53 in·lb
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -20 ... +70 °C
(kompensierter Betrieb) -20 ... +60 °C
(Lagerung) -50 ... +80 °C
UmgebungstemperaturkompensationJa
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
RoHS Erklärung1SAA918002-4401
RoHS Informationnach EU Richtlinie 2002/95/EG 18. August 2005 und Ergänzungen
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006539
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
BV Zertifikat1SAA937000-0201
CQC ZertifikatCQC2013010307604042
cUL ZertifikatcUL_E195536
Konformitätserklärung - CCC2022960307001586
Konformitätserklärung - CE1SAD938502-0050
Konformitätserklärung - UKCA1SAD938500-1051
DNV Zertifikat1SAA937000-0302
EAC Zertifikat1SAA937001-2703
GL Zertifikat1SAA937000-0403
LR Zertifikat1SAA937000-0504
RMRS Zertifikat1SAA918000-0704
UL ZertifikatUL_E167205
UL_E195536
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 176.5 mm
Länge Verpackungseinheit 1190 mm
Höhe Verpackungseinheit 1171 mm
Bruttogewicht Verpackungseinheit 12.3 kg
EAN Verpackungseinheit 14013614265532
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)F
ETIM 9EC000074 - Leistungsschalter für Motorschutz
ETIM 10EC000074 - Leistungsschalter für Motorschutz
eClassV11.0 : 27370401
UNSPSC39121521
IDEA Granular Category Code (IGCC)4845 >> 3 Pole Motor Circuit Protector Circuit Breakers

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 70 Mbytes
MS496-63 Manual Motor Starter - ABB - MS496-63 - 1SAM570000R1007 99 Kbytes MS496-63 Manual Motor Starter - ABB - MS496-63 - 1SAM570000R1007
MS496-63 1SAM570000R1007 ABB MS496-63 Manual Motor Starter 73 Kbytes MS496-63 Manual Motor Starter - ABB - MS496-63 - 1SAM570000R1007
