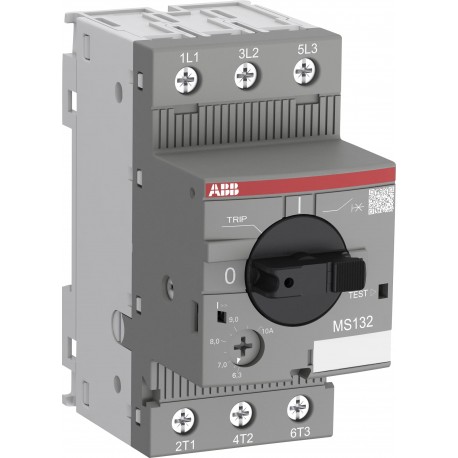

1SAM350000R1004 ABB MS132-0.63 Manual Motor Starter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAM350000R1004 ABB MS132-0.63 Manual Motor Starter

1SAM350000R1004

ABB

MS132-0.63 Manual Motor Starter

MS132-0.63 MOTORSCHUTZBÜGEL REG.0.4-0.63A

MS132-0.63 Motorschutzschalter 0.40 ... 0.63 A

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Motorschutz

Elektronische Motorschutzrelais > Electronic motor protection relays Mx116 and Mx132

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $86.48
Stückpreis: $86.48
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85362010
Hauptdokumente
Datenblatt, technische Information2CDC131021D0202
Montage- und Betriebsanleitung2CDC131022M6802
Montage- und Betriebsanleitung Teil 22CDC131060M0202
Ex Bedienungsanleitung2CDC131063M6801
Zeit-Strom-Kennlinie1SAM300505F0104
I²t Charakteristic1SAM300507F0001
1SAM300507F0003
Abschaltstrom-Charakteristik1SAM300508F0001
1SAM300508F0003
CAD Maßzeichnung2CDC001079B0201
Maßzeichnung1SAM300402F0001
Abmessungen
Breite (Netto-Abmessung)45 mm
Höhe (Netto-Abmessung)90 mm
Tiefe (Netto-Abmessung)86.75 mm
Nettogewicht0.215 kg
Technische Daten
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(230 V AC) 100 kA
(250 V DC) 3-polig in Reihe 10 kA
(400 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(690 V AC) 100 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(690 V AC) 100 kA
Bemessungsauslösestrom der unverzögerten Auslösung (Ii)7.9 A
Einstellbereich0.40 ... 0.63 A
Bemessungsbetriebsleistung AC-3 (Pe)(400 V dreiphasig) 0.18 kW
Bemessungsbetriebsleistung AC-3e (Pe)(400 V dreiphasig) 0.18 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Hauptstromkreis 250 V DC
Bemessungsbetriebsstrom (Ie)0.63 A
Bemessungsbetriebsstrom AC-3 (Ie)0.63 A
Bemessungsbetriebsstrom AC-3e (Ie)0.63 A
Bemessungsbetriebsstrom DC-5 (Ie)0.63 A
Bemessungsfrequenz (f)Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Betriebsfrequenz (fsw)0 ... 400 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui)690 V
Verlustleistungbei Bemessungsbedingungen pro Pol 0.7 ... 1.7 W
Anzahl Pole3P
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hauptstromkreis) 0.63 A
SchutzartGehäuse IP20
Anschlussklemmen Hauptstromkreis IP10
Verschmutzungsgrad3
Elektrische Belastbarkeit50000 Zyklen
Mechanische LebensdauerBetriebsabläufe 100000 Zyklen
AnschlussartSchraubklemme
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel 1/2x 0.75 ... 2.5 mm²
starr 1/2x 1 ... 4 mm²
AnzugsdrehmomentHauptstromkreis 0.8 ... 1.2 N·m
AbisolierlängeHauptstromkreis 9 mm
Empfohlener SchraubendreherNr. 2 Pozidriv
EinbaulagePosition 1 bis 6
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Mindestmontageabständeelektrisch leitende Platte, horizontal, bis 400 V 0 mm
elektrisch leitende Platte, horizontal, bis 690 V 1.5 mm
elektrisch leitende Platte, vertikal 75 mm
anderes Gerät gleichen Typs, horizontal 0 mm
anderes Gerät gleichen Typs, vertikal 150 mm
BedienteilausführungDrehgriff
SchaltstellungsanzeigeEIN / AUS / TRIP
NormenIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
AnmerkungenUL508 Selbstgeschützte Kombinations-Motorsteuerung (Typ E) in Kombination mit Einspeiseblock S1-M3-xx
Technische Daten UL/CSA
Kurzschlussstrom Bewertung (SCCR)selbstgeschützte manuelle Kombinationssteuerungen, Typ E, 480Y / 277 V AC) 65 kA
selbstgeschützte manuelle Kombinationssteuerungen, Typ E, 600Y / 347 V AC) 47 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen, 480 V AC) 65 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen, 600 V AC) 47 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Motorschutzschalter, 480 V AC) 65 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Motorschutzschalter, 600 V AC) 47 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Abzweigschutz in Gruppeninstallationen 480Y / 277 V AC) 65 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Abzweigschutz in Gruppeninstallationen, 600Y / 347 V AC) 47 kA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Strom bei Vollast (Motoren)(200 V AC dreiphasig) 0.63 A
(208 V AC dreiphasig) 0.63 A
(220 ... 240 V AC dreiphasig) 0.63 A
(440 ... 480 V AC dreiphasig) 0.63 A
(550 ... 600 V AC dreiphasig) 0.63 A
Strom bei blockiertem Motor(200 V AC dreiphasig) 3.78 A
(208 V AC dreiphasig) 3.78 A
(220 ... 240 V AC dreiphasig) 3.78 A
(440 ... 480 V AC dreiphasig) 3.78 A
(550 ... 600 V AC dreiphasig) 3.78 A
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 0.63 A
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel 1/2x 16-12 AWG
mehrdrähtig 1/2x 16-12 AWG
Anzugsdrehmoment UL/CSAHauptstromkreis 10 ... 12 in·lb
Umgebungsbedingungen
Umgebungstemperatur(in Gehäusenähe) 0 ... +40 °C
(Betrieb) -25 ... +70 °C
(kompensierter Betrieb) -25 ... +60 °C
(Lagerung) -50 ... +80 °C
UmgebungstemperaturkompensationJa
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 25g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 3 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SAA963005-4502
RoHS Erklärung1SAA963006-4501
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006539
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SAC200332H0001
Umweltprodukterklärung - EPD1SAC200360H0001
1SAC200385H0001
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SAA963000-4601
ABS Zertifikat1SAA963001-0101
Atex Zertifikat1SAA963000-3902
BV Zertifikat1SAA963001-0202
CB Zertifikat1SAA963002-2002
1SAA963007-2002
CCC Zertifikat2024010307654702
2024010307658958
CQC ZertifikatCQC2010010307387700
CQC2019010307243864
Abschaltstrom-Charakteristik1SAM300508F0001
1SAM300508F0003
Konformitätserklärung - CCC2020980307003526
2020980307003041
Konformitätserklärung - CE1SAD101100-3402
Konformitätserklärung - UKCA1SAD201100-3402
DNV GL Zertifikat1SAA963001-0304
EAC Zertifikat1SAA963000-2701
IECEx Zertifikat1SAA963000-4001
KC Zertifikat1SAA963002-1502
LR Zertifikat1SAA963001-0502
RINA Zertifikat1SAA963002-0802
RMRS Zertifikat1SAA918000-0704
UL ZertifikatE137861-20090225
E345003-20090225
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 192 mm
Länge Verpackungseinheit 195 mm
Höhe Verpackungseinheit 150 mm
Bruttogewicht Verpackungseinheit 10.23 kg
EAN Verpackungseinheit 14013614400049
Menge Verpackungseinheit 2Karton 40 Stück
Breite Verpackungseinheit 2280 mm
Länge Verpackungseinheit 2395 mm
Höhe Verpackungseinheit 2210 mm
Bruttogewicht Verpackungseinheit 29.586 kg
EAN Verpackungseinheit 24013614408946
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)F
ETIM 9EC000074 - Leistungsschalter für Motorschutz
ETIM 10EC000074 - Leistungsschalter für Motorschutz
eClassV11.0 : 27370401
UNSPSC39121521
IDEA Granular Category Code (IGCC)4731 >> Manual Starters
E-Nummer (Finnland)3705988
E-Nummer (Norwegen)4364073
E-Nummer (Schweden)3112120

ETIM for 1SAM350000R1004 Niederspannungsschaltgeräte (EC000074)
Merkmal Wert
Überlastauslöser Stromeinstellung (EF002336) 0.40 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 7.9 A
Mit thermischem Überlastschutz (EF006233) Ja
Phasenausfallempfindlich (EF007400) Ja
Auslösetechnik (EF007007) thermomagnetisch
Bemessungsbetriebsspannung (EF001435) 250 V
Bemessungsdauerstrom Iu (EF001389) 0.63 A
Bemessungsbetriebsleistung bei AC-3, 230 V (EF007025) 0.18 kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0.18 kW
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Ausführung des Betätigungselements (EF006976) Drehknopf
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter (EF001387) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC (EF007049) 100 kA
Schutzart (IP) (EF005474) IP20
Höhe (EF000040) 90 mm
Breite (EF000008) 45 mm
Tiefe (EF000049) 86.75 mm
