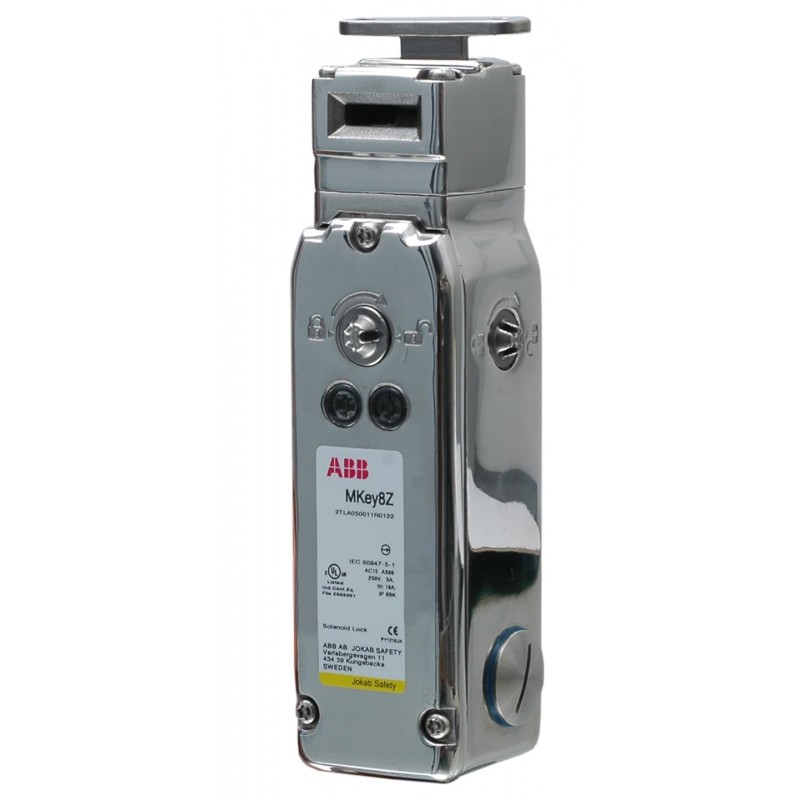

2TLA050011R0122 ABB MKey8Z,Inox,Freigab.x Sole,M20,24vdc,Act.Und
2TLA050011R0122
ABB
MKey8Z,Inox,Freigab.x Sole,M20,24vdc,Act.Und
MKey8Z,Inox,Desbl.x Sohle,M20,24Vdc,Act.E
MKey8Z 24VDC Sicherheitsverriegelungsschalter
Sensoren > Positionsschalter mit Zuhaltung
Zäune und Rolltore
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 8536500700 |
| Baureihe | MKey |
| Produktname | Sicherheitsverriegelungsschalter |
| Funktion | Sicherheitsmechanischer Schalter für Verriegelung mit Sperrfunktion (Sicherheit) |
| Besondere Funktionen | mit Hilfsentriegelung |
| Hauptdokumente | |
| Datenblatt, technische Information | 2TLC010001C0202 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Marketing-Video | 2TLC010018N0201 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2TLC172245M0201 |
| Verdrahtungsplan | 2TLC010025T0001 |
| Abmessungen | |
| Tiefe (Netto-Abmessung) | 47 mm |
| Höhe (Netto-Abmessung) | 177 mm |
| Breite (Netto-Abmessung) | 48 mm |
| Nettogewicht | 0.867 kg |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Safety Information | |
| Leistungsstufe (PL) | bis e |
| Sicherheitskategorie gemäß | 1 |
| 2 | |
| 3 | |
| B10d-Wert | Betrieb bei 100 mA Last 2.5 million |
| Technische Daten | |
| Anzahl Kontakte Öffner | 2 |
| Anzahl Kontakte Schließer | 4 |
| Bemessungssteuerspeisespannung (Us) | 24 V DC |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... 40 °C |
| Schutzart | IP67 |
| IP69K | |
| Werkstoff | Edelstahl |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2022-006480 |
| RoHS Erklärung | 2CMT2022-006499 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006522 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CCC | None available |
| Konformitätserklärung - CE | 2TLC172101D0201 |
| Konformitätserklärung - UKCA | 2TLC010183D0201 |
| UL Zertifikat | 2TLC010020D0201 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 200 mm |
| Länge Verpackungseinheit 1 | 60 mm |
| Höhe Verpackungseinheit 1 | 65 mm |
| Bruttogewicht Verpackungseinheit 1 | 1.315 kg |
| EAN Verpackungseinheit 1 | 7350024466478 |
| Externe Klassifizierungen und Normen | |
| eClass | V11.0 : 27270611 |
| ETIM 7 | EC002593 - Positionsschalter mit Zuhaltung |
| ETIM 8 | EC002593 - Positionsschalter mit Zuhaltung |
| ETIM 9 | EC002593 - Positionsschalter mit Zuhaltung |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| Merkmal | Wert |
|---|---|
| Mit Statusanzeige (EF001602) | Ja |
| Geeignet für Sicherheitsfunktionen (EF001597) | Ja |
| Zuhaltekraft (EF007552) | 3000 N |
| Mit Fluchtentriegelung (EF007172) | Nein |
| Art der Zuhaltung (EF012608) | Arbeitsstromprinzip |
| Mit Hilfsentriegelung (EF011964) | Ja |
| Bemessungssteuerspeisespannung Magnetantrieb DC (EF007070) | 24 V |
| Breite des Sensors (EF007094) | 48 mm |
| Höhe des Sensors (EF007283) | 177 mm |
| Länge des Sensors (EF007334) | 47 mm |
| Anzahl der Kontakte als Öffner (EF008255) | 2 |
| Anzahl der Kontakte als Schließer (EF008256) | 4 |
| Ausführung des Schaltglieds (EF003591) | Schleichschaltglied |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084) | 3 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082) | 3 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) | 3 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087) | 0.2 A |
| Gehäusebauform (EF004008) | Sonderbauform |
| Werkstoff des Gehäuses (EF001596) | Metall |
| Beschichtung Gehäuse (EF001601) | unbeschichtet |
| Ausführung der Schnittstelle (EF006977) | sonstige |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956) | sonstige |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
| Schutzart (IP) (EF005474) | IP67 |
| Schutzart (NEMA) (EF011959) | 1 |
