ABBZäune und Rolltore POSITION SWITCHES2TLA050013R0132 ABB MKey8M, Sol M20, 24V, Std. Schlüssel

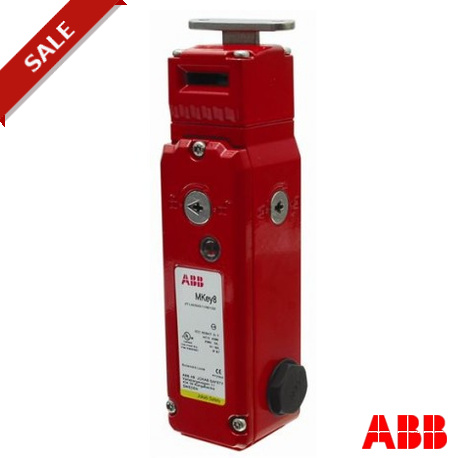

ABB 2TLA050013R0132 2TLA050013R0132 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2TLA050013R0132 ABB MKey8M, Sol M20, 24V, Std. Schlüssel

Artikel-Nr.: 2TLA050013R0132

Hersteller: ABB

Beschreibung:

MKey8M, Sol M20, 24V, Std. Schlüssel
MKey8M, Block x Sonne, M20, 24Vdc, Act.Estn
MKey8M 24VDC Sicherheitsverriegelungsschalter

Kategorien:

  • Sensoren > Positionsschalter mit Zuhaltung
  • ABB > Zäune und Rolltore > Position switches

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 374,15 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer8536500700
BaureiheMKey
ProduktnameSicherheitsverriegelungsschalter
Funktionsichere mechanische Verriegelungseinrichtung mit Zuhaltung (Prozess)
Hauptdokumente
Datenblatt, technische Information2TLC010001C0202
CAD Maßzeichnung2CDC001079B0201
Marketing-Video2TLC010018N0201
Installation / Montage
Montage- und Betriebsanleitung2TLC172245M0201
Verdrahtungsplan2TLC010025T0002
Abmessungen
Tiefe (Netto-Abmessung)47 mm
Höhe (Netto-Abmessung)176 mm
Breite (Netto-Abmessung)46 mm
Nettogewicht0.74 kg
CAD Maßzeichnung2CDC001079B0201
Safety Information
Leistungsstufe (PL)bis e
Sicherheitskategorie gemäß1
2
3
B10d-WertBetrieb bei 100 mA Last 2.5 million
Technische Daten
Anzahl Kontakte Öffner1
Anzahl Kontakte Schließer3
Bemessungssteuerspeisespannung (Us)24 V DC
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... 40 °C
SchutzartIP67
WerkstoffDruckguss
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2022-006480
RoHS Erklärung2CMT2022-006499
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006522
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
Konformitätserklärung - CCCNone available
Konformitätserklärung - CE2TLC172101D0201
Konformitätserklärung - UKCA2TLC010183D0201
UL Zertifikat2TLC010020D0201
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1200 mm
Länge Verpackungseinheit 160 mm
Höhe Verpackungseinheit 165 mm
Bruttogewicht Verpackungseinheit 10.867 kg
EAN Verpackungseinheit 17350024466508
Externe Klassifizierungen und Normen
eClassV11.0 : 27270611
ETIM 7EC002593 - Positionsschalter mit Zuhaltung
ETIM 8EC002593 - Positionsschalter mit Zuhaltung
ETIM 9EC002593 - Positionsschalter mit Zuhaltung
Kennbuchstabe (elektrische Betriebsmittel)B
E-Nummer (Finnland)2307353
E-Nummer (Schweden)3860223

ETIM for 2TLA050013R0132 Sensoren (EC002593)

MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertJa
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertJa
MerkmalsnameZuhaltekraft (EF007552)
Merkmalswert3000 N
MerkmalsnameMit Fluchtentriegelung (EF007172)
MerkmalswertNein
MerkmalsnameArt der Zuhaltung (EF012608)
MerkmalswertRuhestromprinzip
MerkmalsnameMit Hilfsentriegelung (EF011964)
MerkmalswertNein
MerkmalsnameBemessungssteuerspeisespannung Magnetantrieb DC (EF007070)
Merkmalswert24 V
MerkmalsnameBreite des Sensors (EF007094)
Merkmalswert46 mm
MerkmalsnameHöhe des Sensors (EF007283)
Merkmalswert176 mm
MerkmalsnameLänge des Sensors (EF007334)
Merkmalswert47 mm
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert3
MerkmalsnameAusführung des Schaltglieds (EF003591)
MerkmalswertSchleichschaltglied
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084)
Merkmalswert3 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082)
Merkmalswert3 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385)
Merkmalswert3 A
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087)
Merkmalswert0.2 A
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertSonderbauform
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertMetall
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertpulverbeschichtet
MerkmalsnameAusführung der Schnittstelle (EF006977)
Merkmalswertsonstige
MerkmalsnameAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956)
Merkmalswertsonstige
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-25 °C
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP67
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1

DATASHEET - PDF

Titel
Größe
Typ
MKey8M, Sol M20, 24V, Std. Key - ABB - MKey8M - 2TLA050013R0132
81 Kbytes
MKey8M 2TLA050013R0132 ABB MKey8M, Sol M20, 24V, Std. Schlüssel
63 Kbytes
PDF CATALOG SAFETY EN
42 Mbytes
