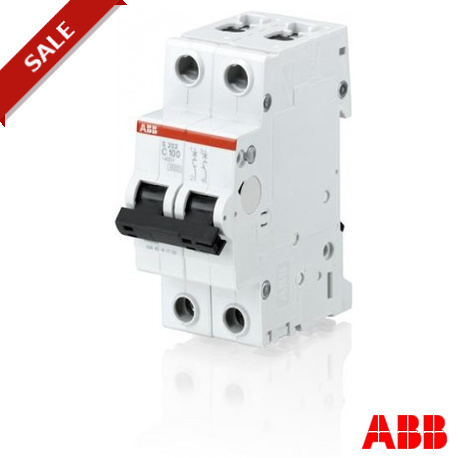

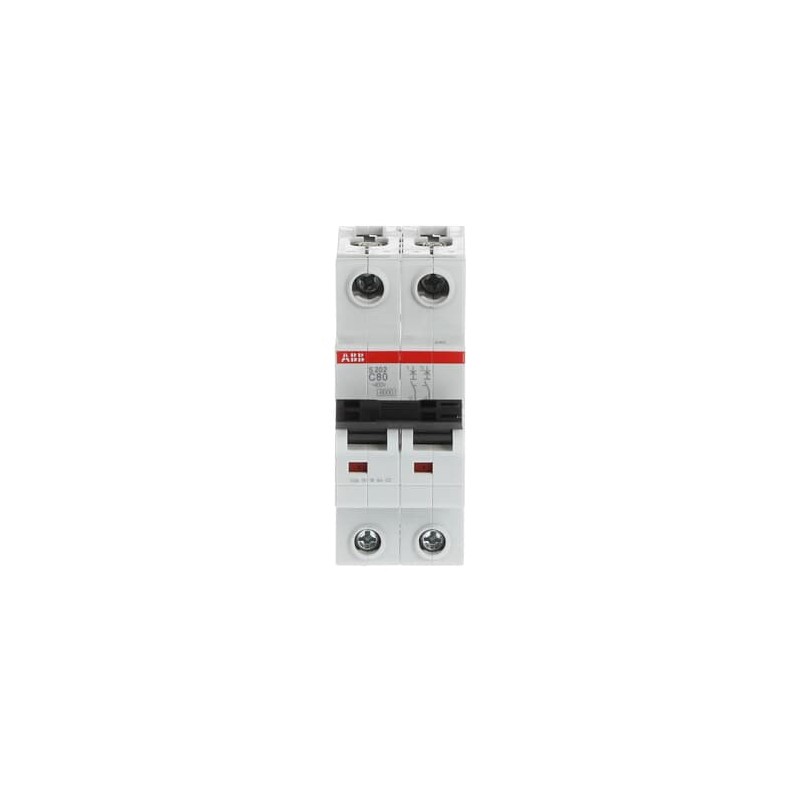

2CDS252001R0804 ABB Leitungsschutzschalter S200 80-100A 2P C 80 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CDS252001R0804 ABB Leitungsschutzschalter S200 80-100A 2P C 80 A

2CDS252001R0804

ABB

Leitungsschutzschalter - S200 80-100A - 2P - C - 80 A

Int.aut. S202-C80 2p 80A C 6kA

Sicherungsautomat - S200 80-100A - 2P - 80 A - C(AC) 6 kA

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Industriell > S200 80 y 100A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $190.47
Stückpreis: $190.47
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
EcoSolutions Profil9AKK108471A1000
Technische Daten
Isolationsprüfspannung50/60 Hz - 1 min 2 kV
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(230 V AC) 10 kA
(400 V AC) 6 kA
(400 V) 6 kA
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(400 V AC) 6 kA
EinspeisungBeliebig
SchaltstellungsanzeigeRot AN / Grün AUS
Energiebegrenzungsklasse3
Elektrische Lebensdauer10000 AC Zyklen
Mechanische Belastbarkeit20000 Zyklen
Anzahl geschützter Pole2
Anzahl Pole2P
Anzugsdrehmoment3 N·m
BedienteilausführungSchalthebel
Typ Schraubklemmestörungssicherer, doppelgerichteter Zylinderlift-Anschluss
BedienteilkennzeichnungI/O
SchaltgriffmaterialIsolierstoffgruppe II, schwarz, plombierbar
Empfohlener SchraubendreherNr. 2 Pozidriv
Zubehör anbaubarJa
AnschlussmöglichkeitSammelschiene 16/16 mm²
Leiter 2.5 ... 50 mm²
flexibel 4 ... 35 mm²
starr 2.5 ... 50 mm²
mehrdrähtig 2.5 ... 50 mm²
Anlagegröße(nach DIN 43880) 1
AnschlussartSchraubklemme
Elektrische Daten
AuslösecharakteristikC
Bemessungsbetriebsspannung(nach IEC 60898-1) 400 V AC
(nach IEC 60947-2) 400 V AC
Betriebsspannung(Maximum inkl. Toleranz) 440 V AC
(Maximum inkl. Toleranz) 110 V DC
(Minimum) 12 V AC
(Minimum) 12 V DC
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 440 V
Bemessungsstoßspannungsfestigkeit (Uimp)4 kV
auf 2000 m 5 kV
auf Meereshöhe 6.2 kV
EingangsspannungsartAC
Bemessungsstrom (In)80 A
Bemessungsschaltvermögen(AC) 6 kA
(DC) 6 kA
(230 V AC) 6 kA
(400 V AC) 6 kA
(400 V) 6 kA
Bedingter Bemessungskurzschlussstrom (Inc)(230 V) 10 kA
(400 V) 20 kA
Bemessungsfrequenz (f)50 / 60 Hz
Verlustleistung29.4 W
bei Bemessungsbedingungen pro Pol 9.8 W
ÜberspannungskategorieIII
Design
GehäusematerialIsolierstoffgruppe I, RAL 7035
Material Compliance
RoHS Erklärung2CDK400601D2703
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20200320
REACH Erklärung9AKK107492A1906
REACH Informationenthält keine Stoffe > 0,1 Massenprozent
REACH Datum20240821
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2B
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +55 °C
(Lagerung) -40 ... +70 °C
Referenztemperatur für die Auslösecharakteristik30 °C
SchutzartIP20
IP40
eingebaut im Verteiler mit Abdeckung IP40
Verschmutzungsgrad3
Klimafestigkeit28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Vibrationsfestigkeit nach IEC/EN 60068-2-620 Zyklen bei 0,8 In: 5g 5 ... 150 ... 5 Hz
Schockfestigkeit nach IEC/EN 60068-2-2725g 2 Schocks 13 ms
Abmessungen
Breite in Teilungseinheiten2.0
Breite (Netto-Abmessung)35 mm
Höhe (Netto-Abmessung)88 mm
Tiefe (Netto-Abmessung)69 mm
Nettogewicht0.24 kg
Einbautiefe (t2)69 mm
Engineering
EPLAN Daten9AAC185394_EPLAN
Bestelldaten
Menge Verpackungseinheit 1Karton 5 Stück
Bruttogewicht Verpackungseinheit 11.24 kg
E-Nummer (Finnland)3210634
E-Nummer (Norwegen)1682947
Zertifikate und Deklarationen
Konformitätserklärung - CE2CDK400601D2703
Konformitätserklärung - UKCA9AKK108467A5198
Installation / Montage
Montage- und Betriebsanleitung2CDS207104P0002
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Einbaulagebeliebig
Hauptdokumente
Datenblatt, technische Information9AKK107680A3031
Externe Klassifizierungen und Normen
ETIM 9EC000042 - Leitungsschutzschalter
ETIM 10EC000042 - Leitungsschutzschalter
UNSPSC39121603
eClassV11.0 : 27141901
IDEA Granular Category Code (IGCC)4897 >> Miniature circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)F
NormenIEC/EN 60898-1
IEC/EN 60947-2
ZertifizierungsstelleEN
IEC
NormungsstelleEN
IEC

ETIM for 2CDS252001R0804 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 69 mm
Auslösecharakteristik (EF000889) C
Polzahl (gesamt) (EF008618) 2
Anzahl der abgesicherten Pole (EF005548) 2
Bemessungsstrom (EF000227) 80 A
Bemessungsspannung (EF000228) 400 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 6 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 6 kA
Frequenz (EF000416) 50 Hz
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 3
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 2.0
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 35 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 2.5 mm²
Explosionsgeschützt (EF004663) Nein
