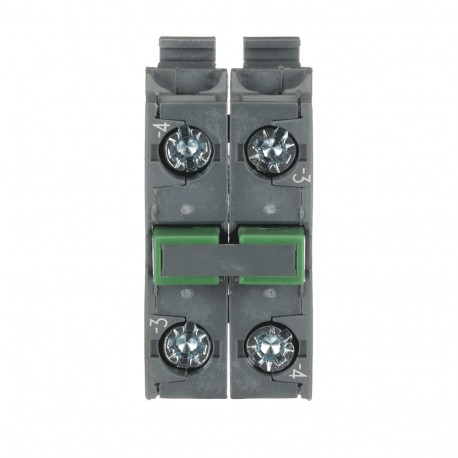

1SFA611610R2002 ABB MCB-20B Kontaktblock Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFA611610R2002 ABB MCB-20B Kontaktblock

1SFA611610R2002

ABB

MCB-20B Kontaktblock

MCB-20B KONTAKTBLOCK

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Zugsicherung und Signalgebung > Command and signaling elements PDA

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $20.55
Stückpreis: $20.55
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge10 Stück
Zolltarifnummer8536508000
Hauptdokumente
Datenblatt, technische Information1SFC151007C02__
Montage- und Betriebsanleitung1SFC151011M0201
Marketing-Video1SFC151037V0001
Abmessungen
Breite (Netto-Abmessung)0.02 m
Höhe (Netto-Abmessung)0.044 m
Tiefe (Netto-Abmessung)0.028 m
Nettogewicht0.04 kg
Technische Daten
Umgebungstemperatur(Betrieb) -25 ... +70 °C
(Lagerung) -40 ... +85 °C
Beleuchtungnicht beleuchtet
Montagearthintere Montage
Anzahl Hilfskontakte Öffner0
Anzahl Hilfskontakte Schließer2
Verschmutzungsgrad3
Bemessungsisolationsspannung (Ui)690 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Bemessungsfrequenz (f)50 / 60 Hz
Bemessungsbetriebsspannung(Maximum) 690 V
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 5 A
(125 V) 0.55 A
Bemessungsbetriebsstrom AC-15 (Ie)(230 V AC) 6 A
(120 V) 8 A
Verlustleistung(Maximum) 5 W
Mechanische Lebensdauer10 Million
Anschlussmöglichkeitflexibel mit Aderendhülse 1 x 0.75...2.5 mm²
flexibel mit Aderendhülse 2 x 0.75...2.5 mm²
flexibel mit isolierter Aderendhülse 1 x 0.75...2.5 mm²
flexibel mit isolierter Aderendhülse 2 x 0.75...2.5 mm²
flexibel 1 x 0.75 ... 2.5 mm²
flexibel 2 x 0.75 ... 2.5 mm²
starr 1 x 0.75...2.5 mm²
starr 2 x 0.75...2.5 mm²
Anschlussart GeräteSchraubklemme
AnschlussartSchraubklemme
Anzugsdrehmoment0.9 N·m
Abisolierlänge8 mm
Geeignet fürMP1
MP2
MP3
MP4
MPD1
MPD2
MPD3
MPD4
MPD5
MPD11
MPD12
MPD13
MPD14
MPD15
MPD16
MPM1
MPM2
KP6
MPET3
MPEP3
MPEK3
MPET4
MPEP4
MPEK4
MPMT3
MPMT4
MPMP3
MPMP4
M2SS1
M2SS2
M2SS3
M2SS4
M2SS5
M2SS6
M3SS1
M3SS2
M3SS3
M3SS4
M3SS5
M3SS6
M3SS7
M3SS8
M3SSC1
M3SSC2
M3SSC3
M3SSC4
M3SSC5
M3SSC6
M3SSC7
M3SSC8
M2SSK1
M2SSK2
M2SSK3
M3SSK1
M3SSK2
M3SSK3
MTS1
MTS2
MTS3
MJS1
MJS2
MJS5
MJS6
MJS7
MJS8
MJS11
MJS12
Geeignet für ProduktklasseBefehlsgeräte
Technische Daten UL/CSA
Anschlussmöglichkeit UL/CSA1x 18...14 AWG
2x 18...14 AWG
Umgebungsbedingungen
SchutzartAnschlussklemmen IP20
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2022-006479
RoHS Erklärung2CMT2022-006498
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006523
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
CB ZertifikatSEMKO_SE30016M2
CQC ZertifikatCQC2005010304154103
cULus ZertifikatUL-E76003-20140513
Konformitätserklärung - CCC2020980305001528
Konformitätserklärung - CE2CMT2015-005452
Konformitätserklärung - UKCA2CMT2020-006121
DNV GL ZertifikatE-14107
Verpackungsinformationen
Menge Verpackungseinheit 1Beutel 10 Stück
Breite Verpackungseinheit 10.11 m
Länge Verpackungseinheit 10.15 m
Höhe Verpackungseinheit 10.02 m
Bruttogewicht Verpackungseinheit 10.4 kg
EAN Verpackungseinheit 17320500307823
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)S
ETIM 6EC000041 - Hilfsschalterblock
ETIM 7EC000041 - Hilfsschalterblock
ETIM 8EC000041 - Hilfsschalterblock
eClassV11.0 : 27371302
UNSPSC39122221
IDEA Granular Category Code (IGCC)5219 >> Schalterteil oder Zubehör
E-Nummer (Finnland)2339559
E-Nummer (Norwegen)4372993
E-Nummer (Schweden)3717130

ETIM for 1SFA611610R2002 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Öffner (EF008255) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 6 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Montageart (EF000003) sonstige
Fassung (EF000048) ohne

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG PILOT DEVICES EN.pdf 40 Mbytes
MCB-20B Contact block - ABB - MCB-20B - 1SFA611610R2002 105 Kbytes MCB-20B Contact block - ABB - MCB-20B - 1SFA611610R2002
MCB-20B 1SFA611610R2002 ABB MCB-20B Kontaktblock 61 Kbytes MCB-20B Contact block - ABB - MCB-20B - 1SFA611610R2002
