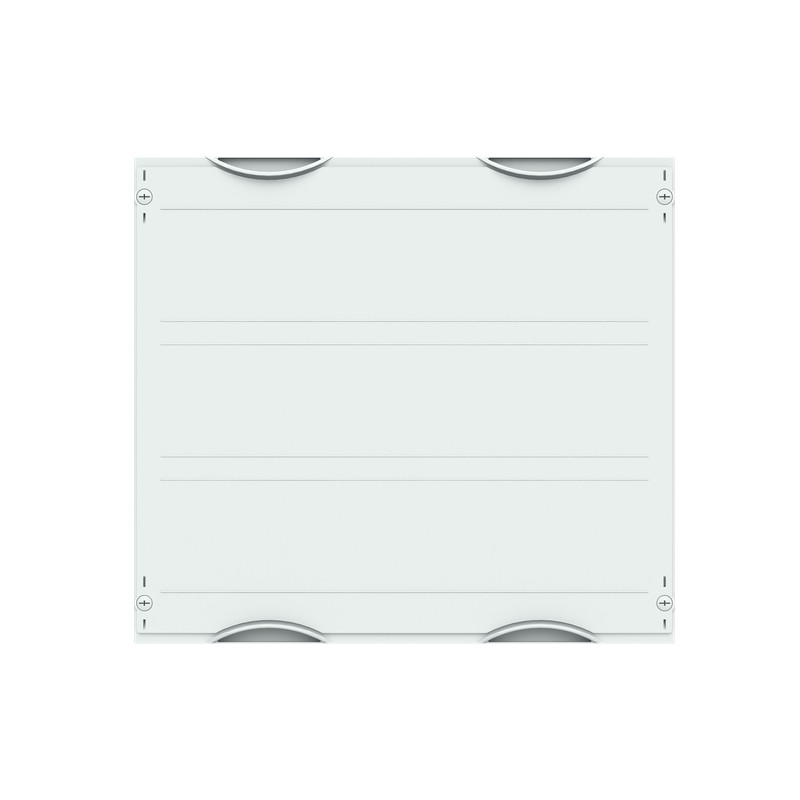

ABB 2CPX041831R9999 2CPX041831R9999 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

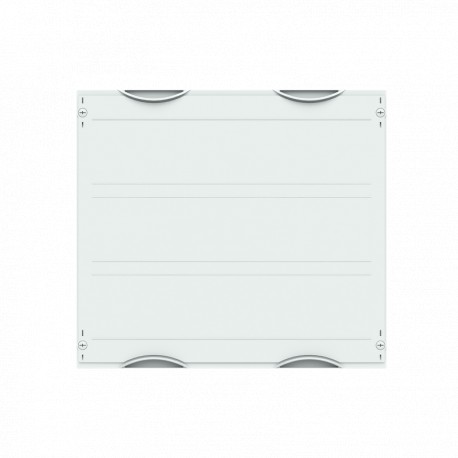

2CPX041831R9999 ABB MBR203 Set Busbar Module

Artikel-Nr.: 2CPX041831R9999

Hersteller: ABB

Beschreibung:

MBR203 Set Busbar Module
MBR203 3P 630A Stangensatz, H=450 A=500
Sammelschienensystem 60 mm horizontal 450 mm x 500 mm x 260 mm , 00 , 2

Kategorien:

  • Energieverteilsysteme/Schaltanlagen > Verteilerbaugruppe NH-Sicherungssysteme
  • ABB > Kästen und Schränke > CombiLine-M

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 134,38 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Anzahl Pole3P
Anzahl NH-Sicherungslasttrenner0
Anzahl NH-Sicherungsunterteile0
Anzahl DIN-Schienen für die Montage0
AusstattungExcludes Devices
MontagegerüstWR Rahmen
GerätD02, E27, E33
GehäusetypInnenausbau Modul
Bauhöhe00
Sicherungstypsonstige
Zählertyp"
Zubehör anbaubarJa
Platzeinheiten (PLE)72
Zählerfelder0
ModulfunktionSammelschienensystem 60 mm horizontal
SicherungsgrößeOther
Elektrische Daten
Bemessungsbetriebsspannung(Maximum) 400 V
Betriebsspannung400 V
Bemessungsisolationsspannung (Ui)690 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Bemessungsstrom (In)630 A
Design
Farbelichtgrau
Anzahl Module72
Material Compliance
RoHS Erklärung2CPC100019X0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20250916
REACH Erklärung2CPC100005X0201
REACH Informationenthält keine Stoffe > 0,1 Massenprozent
REACH Datum20240902
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE KategorieProdukt nicht in WEEE Umfang
Abmessungen
Breite (Netto-Abmessung)500 mm
Höhe (Netto-Abmessung)450 mm
Tiefe (Netto-Abmessung)260 mm
Nettogewicht2.27 kg
Feldbreite2
Einbautiefe (t2)275 mm
Engineering
EPLAN Daten9AAF623204_EPLAN
Bestelldaten
Menge Verpackungseinheit 1Packung 1 Stück
Bruttogewicht Verpackungseinheit 12.27 kg
Zertifikate und Deklarationen
Konformitätserklärung - CE2CPC100019X0201
Installation / Montage
Montage- und Betriebsanleitung2CPC112318M5601
2CPC104708M5601
MontageartSchienensystem
Montage-Ausrichtungwaagerecht
Hauptdokumente
Datenblatt, technische Information2CPC000001C0101
2CPC000002C0101
Externe Klassifizierungen und Normen
ETIM 9EC002286 - Verteilerbaugruppe NH-Sicherungssysteme
ETIM 10EC002286 - Verteilerbaugruppe NH-Sicherungssysteme
eClassV11.0 : 27400619
Kennbuchstabe (elektrische Betriebsmittel)U
NormenDIN EN 61439-3
DIN EN 61439-2

ETIM for 2CPX041831R9999 Energieverteilsysteme/Schaltanlagen (EC002286)

MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der NH-Sicherungsunterteile (EF005575)
Merkmalswert0
MerkmalsnameMitschaltender Neutralleiter (EF005997)
MerkmalswertNein
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert630 A
MerkmalsnameMontageart (EF000003)
MerkmalswertSammelschienensystem
MerkmalsnameBaugröße (EF002566)
Merkmalswertsonstige
MerkmalsnameMit Abdeckung (EF000361)
MerkmalswertJa
MerkmalsnameHöhe (EF000040)
Merkmalswert450 mm
MerkmalsnameBreite (EF000008)
Merkmalswert500 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert260 mm
