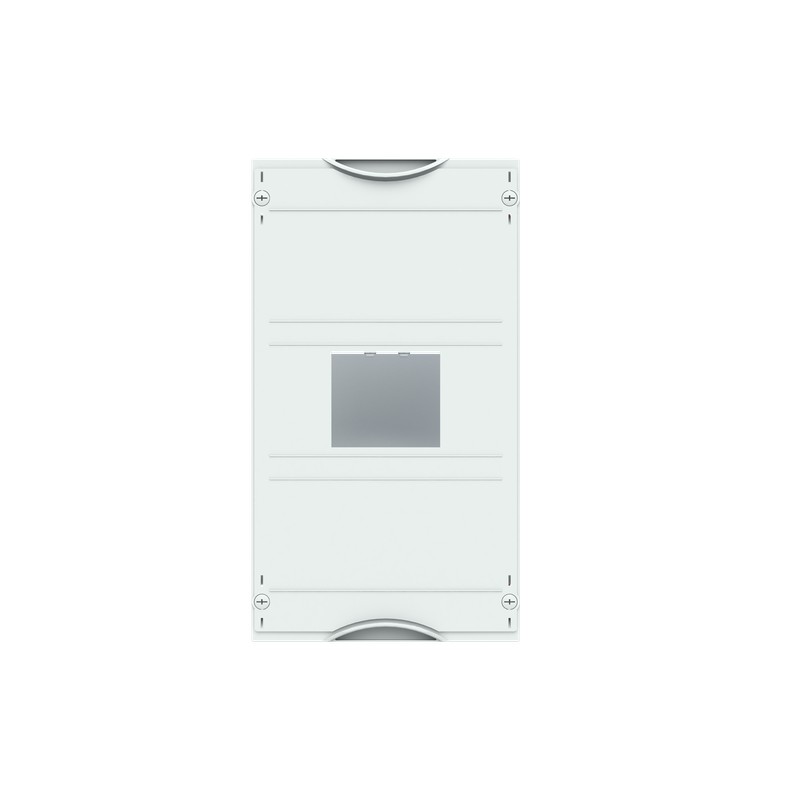

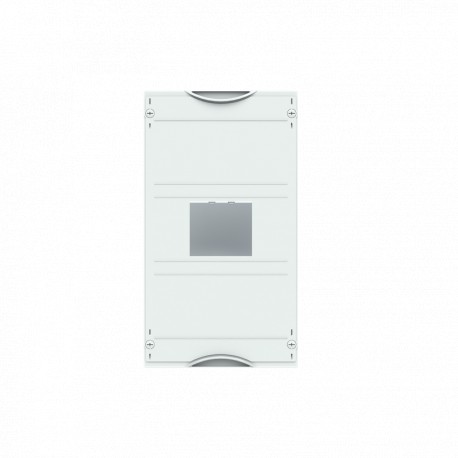

2CPX042844R9999 ABB MCCB Tmax XT4 MBA193T modul 1PW
2CPX042844R9999
ABB
MCCB Tmax XT4 MBA193T modul 1PW
MBA193T Tmax XT4 Bausatz, H450xA250, 3Hx1A
Leistungsschalter Tmax 450 mm x 250 mm x 200 mm , 00 , 1
Energieverteilsysteme/Schaltanlagen > Verteilerbaugruppe Schalter
Kästen und Schränke > CombiLine-M
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Bemessungsbetriebsstrom (Ie) | 250 A |
| Anzahl Pole | 3P |
| Anzahl Schalter | 0 |
| Anzahl montierbare Geräte | 1 |
| Ausstattung | Excludes Devices |
| Montagegerüst | WR oder EDF |
| Gerät | XT4 |
| Gehäusetyp | Innenausbau Modul |
| Bauhöhe | 00 |
| Zählertyp | " |
| Platzeinheiten (PLE) | 36 |
| Modulfunktion | Leistungsschalter Tmax |
| Elektrische Daten | |
| Bemessungsbetriebsspannung | (Maximum) 400 V |
| Betriebsspannung | 400 V |
| Bemessungsisolationsspannung (Ui) | 690 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Bemessungsstrom (In) | 250 A |
| Design | |
| Farbe | lichtgrau |
| Anzahl Module | 36 |
| Material Compliance | |
| RoHS Erklärung | 2CPC100019X0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20240903 |
| REACH Erklärung | 2CPC100005X0201 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20240902 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | Produkt nicht in WEEE Umfang |
| Abmessungen | |
| Breite (Netto-Abmessung) | 250 mm |
| Höhe (Netto-Abmessung) | 450 mm |
| Tiefe (Netto-Abmessung) | 200 mm |
| Nettogewicht | 1.324 kg |
| Feldbreite | 1 |
| Einbautiefe (t2) | 200 mm |
| Engineering | |
| EPLAN Daten | 9AAF623206_EPLAN |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Packung 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 1.377 kg |
| E-Nummer (Norwegen) | 2437770 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 2CPC100019X0201 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CPC119767M5601 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC001897 - Verteilerbaugruppe Schalter |
| ETIM 10 | EC001897 - Verteilerbaugruppe Schalter |
| eClass | V11.0 : 27400611 |
| Kennbuchstabe (elektrische Betriebsmittel) | U |
| Normen | DIN EN 61439-3 |
| DIN EN 61439-2 | |
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 450 mm |
| Breite (EF000008) | 250 mm |
| Tiefe (EF000049) | 200 mm |
| Mit Abdeckung (EF000361) | Ja |
| Kunststoff-Abdeckplatte (EF001238) | Ja |
| Polzahl (EF001391) | 3 |
| Geeignet für Lasttrennschalter (EF007252) | Nein |
| Mit Lasttrennschalter bestückt (EF007957) | Nein |
| Geeignet für Leistungsschalter (EF005863) | Ja |
| Mit Leistungsschalter bestückt (EF007958) | Nein |
| Geeignet für Nullspannungsschalter (EF007783) | Nein |
| Mit Nullspannungsschalter bestückt (EF007964) | Nein |
| Geeignet für Umschalter (EF007787) | Nein |
| Mit Umschalter bestückt (EF007974) | Nein |
| Bemessungsbetriebsstrom (EF007679) | 250 A |
| Anzahl der Schalter (EF005586) | 0 |
| Mit Verteilerklemmen (EF003774) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB ELECTRICAL CONSUMER EN.pdf | 14 Mbytes |
|
| MBA193T Tmax MCCB modul XT4 1PW - ABB - MBA193T - 2CPX042844R9999 | 84 Kbytes |
|
| MBA193T 2CPX042844R9999 ABB MCCB Tmax XT4 MBA193T modul 1PW | 71 Kbytes |
|
