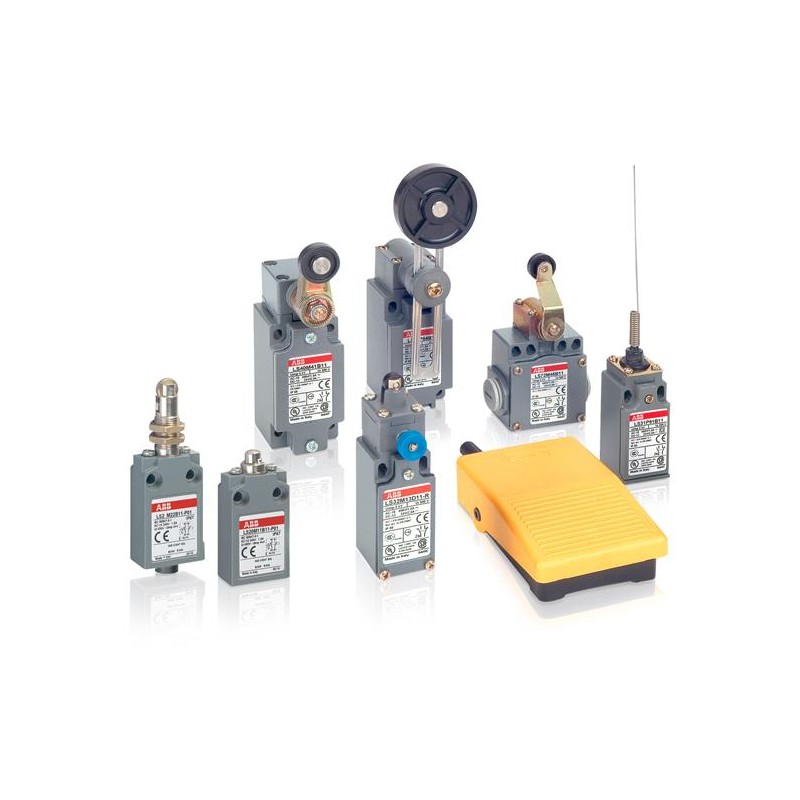

LS60M33L20 1SBV011333R1320 ABB LS60M33L20 Endschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS60M33L20 1SBV011333R1320 ABB LS60M33L20 Endschalter

LS60M33L20

1SBV011333R1320

ABB

LS60M33L20 Endschalter

Mehr Infos


Endlagenschalter Endschalter Begrenzungsschalter

Detektoren und Endschalter

Limit switches FRCTLP

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist veraltet. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.


Verwandte Produkte

Mehr Infos



LS60M33L20 Endschalter

Bestellen

  • EAN:
    3471522005434
  • Mindestbestellmenge:
    5 Stück
  • Zolltarifnummer:
    85369085

Abmessungen

  • Produkt Netto-Breite:
    60mm
  • Produkt-Netto-Gewicht:
    0.300kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    140 mm
  • Paket Level 1 Höhe:
    70 mm
  • Paket Level 1 Länge:
    45 mm
  • Paket Level 1 Brutto-Gewicht:
    0,3 kg
  • Paket Level 1-EAN:
    3471522005434

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +70 °C
    Lagerung -30 ... +80 °C
  • Schock-acc. IEC 60068-2-27:
    Halb-Sinus-Impuls 11 ms, Keine Änderung in der Kontakt-Stellung 50 m/s2
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    25g (10-500 Hz) keine Veränderung in der position der Kontakte größer als 100 µs

Technische UL/CSA

  • Pilot Duty of Contact Elements acc. UL508:
    A600
    Q600

Weitere Informationen

  • Aktion Art des Kontaktes (acc. IEC 60947-5-1):
    Gleichzeitige schleichkontakt
  • Stellkraft:
    Minimum-Force acc. IEC 60947-5-1 12 N
  • Verstellgeschwindigkeit:
    acc. IEC 60947-5-1Max. 1,50 m/s
    acc. IEC 60947-5-1Min. 0,06 m/s
  • Antrieb Typ:
    Ø22 mm Stahl mit Kugellager Rollenhebel Edelstahl-Kolben
  • Winkel-Einstellung Des Kopfes:
    verstellbarem Kopf alle 90°
  • Winkel-Hebel-Verstellung:
    keiner
  • Klimatischen Widerstehen:
    nach IEC 68-2-3 und salzigen Nebel nach IEC 68-2-11
  • Anschluss-Kapazität:
    AWG 20 ... AWG 14
    0.5 ... 2.5 mm2
  • Anschlussklemmen (geliefert in offene position):
    M3.5 (+,-) pozidriv 2 Schraube mit Kabelklemme
  • Konsistenz (Gemessen über 1 Million Betätigungen):
    0,05 mm
  • Kontakt Element-Form (gem. IEC 60947-5-1):
    Zb
  • Herkömmliche Free-air Thermal Current (Ith):
    acc. IEC 60947-5-1, q = 40 °C-10.0 A
  • Schutzart:
    acc. IEC 60529 IP66
  • Elektrischen Schlag-Schutz gem. IEC 536:
    Klasse I
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Auslastung:
    .5
  • Maximale Elektrische Schalthäufigkeit:
    3600 Zyklen pro Stunde
  • Mechanische Haltbarkeit:
    30 Millionen
  • Montage durch Schrauben (nicht mitgeliefert):
    2 x M5 Schrauben
  • Einbaulage:
    alle Positionen sind zugelassen
  • Bewegung Erkannt werden:
    30° Einseitig Cam-Übersetzung-Bewegung
  • Anzahl und Art der Unterseite Kabelverschraubungen:
    Pg 13,5 Kabelverschraubung
  • Anzahl der Hilfskontakte NO:
    2
  • Zwangsöffnung Betätigungskraft (Direktöffnung):
    Minimum-Force acc. IEC 60947-5-1 40 N
  • Zwangsöffnung des öffner-Kontakt(s):
    Keine
  • Produkt-Typ:
    LS70
  • Produkt-Name:
    Endschalter
  • Bemessungs-Frequenz (f):
    Supply Circuit 50 Hz
    Supply Circuit 60 Hz
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    6 kV
  • Bemessungsisolationsspannung (Uich):
    acc. IEC 60947-5-1 und VDE 0110 (Gr. C) 690 V
    acc. UL/CSA 600 V
  • Bemessungs-Betriebsstrom AC-15 (Ie):
    (130 V) 5.5 A
    (230 V) 3,1 A
    (240 V) 3 A
    (24 V) 10 A
    (400 V) 1,8 A
  • Bemessungs-Betriebsstrom DC-13 (Ie):
    (110 V) 0.6 / 66
    (24 V) 2.8 / 67.2 EIN
    (250 V) 0.27 / 67.5 EIN
  • Widerstand Zwischen Den Kontakten:
    25 mΩ
  • Standards:
    IEC 60947-1, IEC 60947-5-1, EN 60947-1, EN 60947-5-1, UL 508 und CSA C22-2 N°14
  • Klemme für den Schutzleiter:
    M 3.5 (+,-) pozidriv 2 Schraube mit Kabelklemme
  • Klemmenbezeichnung:
    gemäß EN 50013

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 4:
    EC001829 - Position switch modular
  • ETIM 5:
    EC001829 - Position switch modular

Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf-LS60M33L20 1SBV011333R1320 ABB LS60M33L20 Endschalter German 95 Kbytes pdf-LS60M33L20 1SBV011333R1320 ABB LS60M33L20 Endschalter
