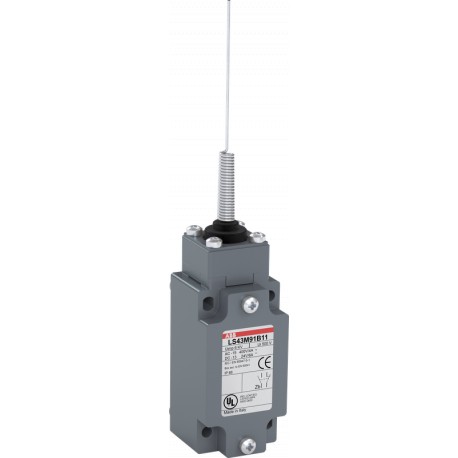

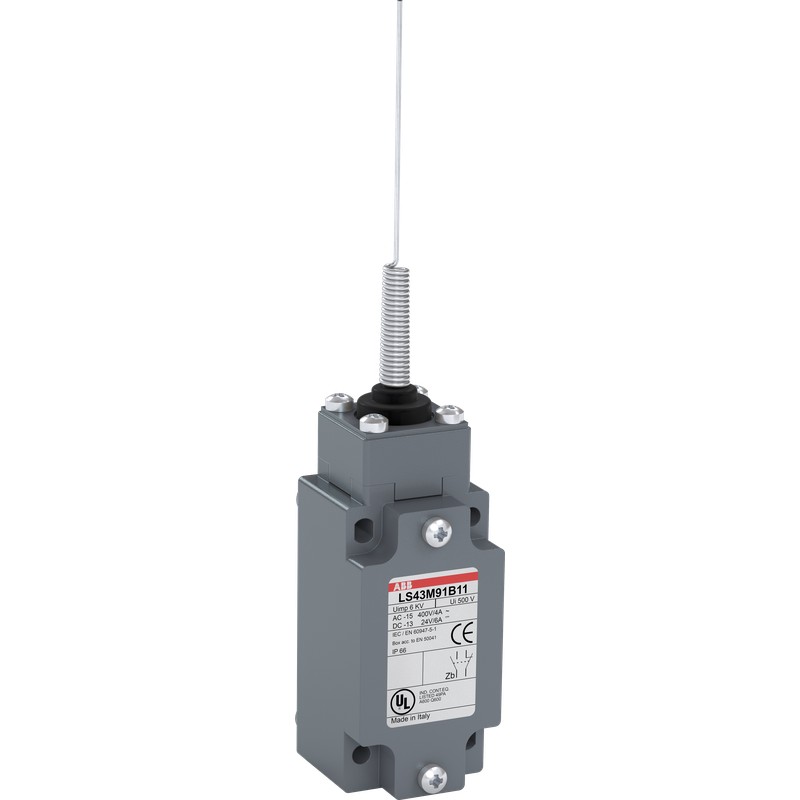

1SBV013191R1211 ABB LS45M91B11 Endschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBV013191R1211 ABB LS45M91B11 Endschalter

1SBV013191R1211

ABB

LS45M91B11 Endschalter

Int.End.Career LS45M91B11

LS45M91B11 Positionsschalter Metallgehäuse IP66

Mehr Infos


Sensoren > Einzelpositionsschalter

Detektoren und Endschalter > Limit switches FRCTLP

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $50.15
Stückpreis: $50.15
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SBC141160C0201
Montage- und Betriebsanleitung1SBC141160C0201
Abmessungen
Breite (Netto-Abmessung)40 mm
Höhe (Netto-Abmessung)199 mm
Tiefe (Netto-Abmessung)44 mm
Nettogewicht0.206 kg
Technische Daten
Art des Kontaktes (gemäß IEC 60947-5-1)Sprungkontakte
Betätigungsgeschwindigkeit(nach IEC 60947-5-1 Maximum) 1 m/s
Betätigungsmoment(nach IEC 60947-5-1 Minimum) 0.18 N·m
Bedienteilausführungstainless steel spring rod
KopfwinkelverstellungKopf alle 90° verstellbar
Hebelwinkelverstellungohne
B10d-WertSchaltzyklen 50 Millions
Klimafestigkeitnach IEC 68-2-3 und Salznebel gemäß IEC 68-2-11
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-5-1, q = 40 °C) 10 A
AnschlussmöglichkeitSammelschiene AWG 20 ... AWG 14 mm²
Sammelschiene 0.5 ... 2.5 mm²
Stetigkeit (gemessen über 1 Million Betätigungen)0.05 mm
Kontaktform (nach IEC 60947-5-1)Zb
Anschlussklemmen (im Lieferzustand offen)M3,5 (+,-) Pozidriv 2 Schrauben mit Kabelschelle
Schutzart(nach IEC 60529) IP66
Berührungsschutz nach IEC 536Klasse I
GehäusematerialMetall
Maximale elektrische Schaltfrequenz3600 Schaltspiele/Std
(AC-15) 3600 Schaltspiele/Std
(DC-13) 3600 Schaltspiele/Std
Maximale Anzahl montierbarer Hilfskontakte1 S, 1 Ö
Mechanische Lebensdauer0 Zyklen
Montageart40 mm (EN 50041)
Schraubmontage (nicht enthalten)2 oder 4 x M5 Schrauben
BewegungserkennungMultidirectional Translation Movement
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer1
Anzahl und Art der Boden-KabeldurchführungenNPT 1/2 Kabelverschraubung
Schaltleistung von Kontaktelementen nach UL508A600
Q600
Zwangsöffnung von NC-Kontakt(en)Nein
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Bemessungsbetriebsstrom AC-15 (Ie)(230 V AC) 3.1 A
(400 V) Öffner 4
(24 V) 10 A
(130 V) 5.5 A
(240 V) 3 A
Bemessungsfrequenz (f)Versorgungsstromkreis 50 / 60 Hz
Bemessungsisolationsspannung (Ui)(nach IEC 60947-5-1 und VDE 0110 (Gr. C)) 500 V
(nach UL / CSA) 600 V
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 6 A
(110 V) 0.6 A
(125 V) 0.55 A
(250 V) 0.4 A
Kontaktwiderstand25 E45
KurzschlussschutzeinrichtungVorsicherung Typ gG 10 A
KlemmenmarkierungNach EN 50013
Klemme für SchutzleiterM 3,5 (+,-) Pozidriv 2 Schraube mit Kabelschelle
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +70 °C
(Lagerung) -30 ... +80 °C
Schockfestigkeit nach IEC/EN 60068-2-27halbsinusförmig für 11 ms, keine Änderung der Kontaktposition: 50 m/s²
Vibrationsfestigkeit nach IEC/EN 60068-2-6keine Veränderung der Position von Kontakten größer als 100 µs: 25g 10 ... 500 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SBD251097E1000
RoHS Information1SBD251097E1000
RoHS Statusnach EU Richtlinie 2011/65/EC
WEEE B2C / B2BB2B
WEEE Kategorie5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
Zertifikate und Deklarationen
CQC ZertifikatCQC2004010305127663
cUL Zertifikat9AKK107991A7379
Konformitätserklärung - CCC2020980305001785
Konformitätserklärung - CE1SBD250883U1000
Konformitätserklärung - UKCA1SBD250886U1000
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 145 mm
Länge Verpackungseinheit 145 mm
Höhe Verpackungseinheit 1200 mm
Bruttogewicht Verpackungseinheit 10.229 kg
EAN Verpackungseinheit 13471522614391
Klassifizierungen
Kennbuchstabe (elektrische Betriebsmittel)B
ETIM 6EC000030 - Einzelpositionsschalter
ETIM 7EC000030 - Einzelpositionsschalter
ETIM 8EC000030 - Einzelpositionsschalter
eClassV11.0 : 27272601
UNSPSC39122213
IDEA Granular Category Code (IGCC)5202 >> Limit switch
