Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

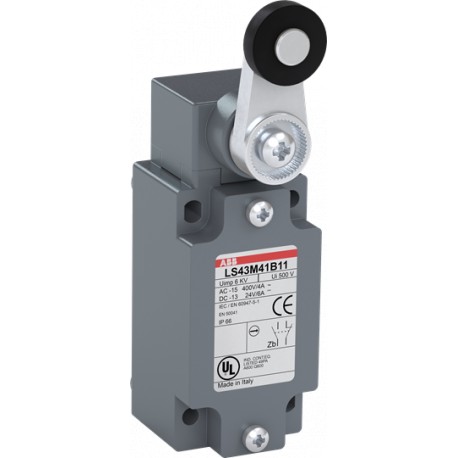

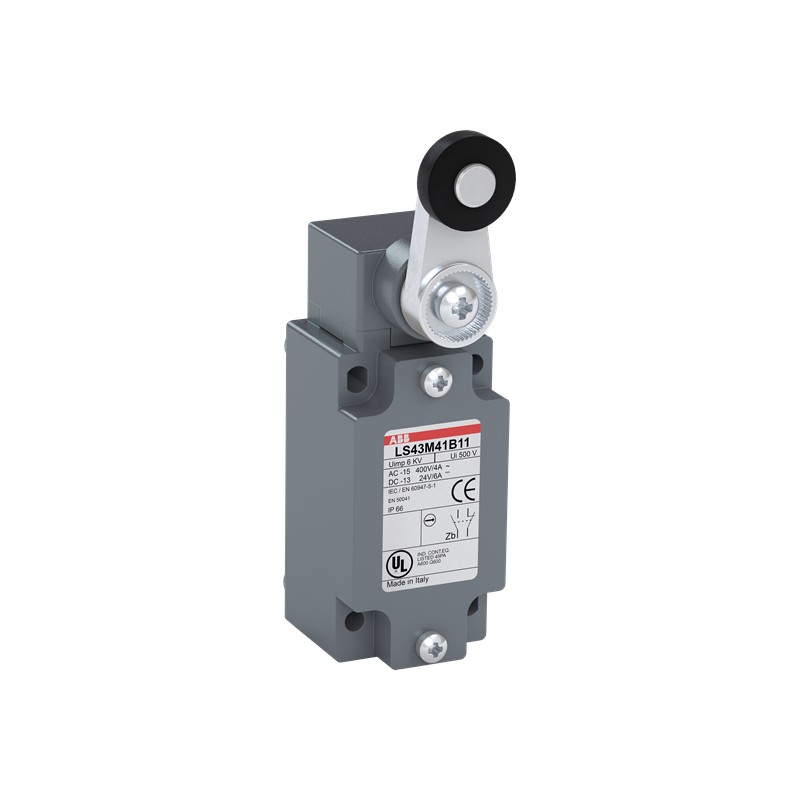

1SBV013141R1211 ABB LS45M41B11 Endschalter
Artikel-Nr.: 1SBV013141R1211
Hersteller: ABB
Beschreibung:
LS45M41B11 Endschalter
Int.Fin.Carrera LS45M41B11
LS45M41B11 Positionsschalter Metallgehäuse IP66
Kategorien:
- Sensoren > Einzelpositionsschalter
- ABB > Detektoren und Endschalter > Limit switches FRCTLP
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC141012C0101 |
| Montage- und Betriebsanleitung | 1SBC141160C0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 40 mm |
| Höhe (Netto-Abmessung) | 133 mm |
| Tiefe (Netto-Abmessung) | 60 mm |
| Nettogewicht | 0.279 kg |
| Technische Daten | |
| Art des Kontaktes (gemäß IEC 60947-5-1) | Sprungkontakte |
| Betätigungsgeschwindigkeit | (nach IEC 60947-5-1 Maximum) 1.5 m/s |
| Betätigungsmoment | (nach IEC 60947-5-1 Minimum) 0.15 N·m |
| Bedienteilausführung | Polyamid-Rollenschwenkhebel Ø 22 mm |
| Kopfwinkelverstellung | Kopf alle 90° verstellbar |
| Hebelwinkelverstellung | 9° in 9° |
| B10d-Wert | Schaltzyklen 50 Millions |
| Klimafestigkeit | nach IEC 68-2-3 und Salznebel gemäß IEC 68-2-11 |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (nach IEC 60947-5-1, q = 40 °C) 10 A |
| Anschlussmöglichkeit | Sammelschiene AWG 20 ... AWG 14 mm² |
| Sammelschiene 0.5 ... 2.5 mm² | |
| Stetigkeit (gemessen über 1 Million Betätigungen) | 0.05 mm |
| Kontaktform (nach IEC 60947-5-1) | Zb |
| Anschlussklemmen (im Lieferzustand offen) | M3,5 (+,-) Pozidriv 2 Schrauben mit Kabelschelle |
| Schutzart | (nach IEC 60529) IP66 |
| Berührungsschutz nach IEC 536 | Klasse I |
| Gehäusematerial | Metall |
| Maximale elektrische Schaltfrequenz | 3600 Schaltspiele/Std |
| (AC-15) 3600 Schaltspiele/Std | |
| (DC-13) 3600 Schaltspiele/Std | |
| Maximale Anzahl montierbarer Hilfskontakte | 1 S, 1 Ö |
| Mechanische Lebensdauer | 25 Million |
| Montageart | 40 mm (EN 50041) |
| Schraubmontage (nicht enthalten) | 2 oder 4 x M5 Schrauben |
| Bewegungserkennung | 30° Nockentranslationsbewegung |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl und Art der Boden-Kabeldurchführungen | NPT 1/2 Kabelverschraubung |
| Bedienkopfform | Nach EN 50041 A-Form |
| Schaltleistung von Kontaktelementen nach UL508 | A600 |
| Q600 | |
| Drehmoment bei Zwangsöffnung (Direktöffnung) | (Minimales Drehmoment nach IEC 60947-5-1) 0.32 |
| Zwangsöffnung von NC-Kontakt(en) | Ja |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Bemessungsbetriebsstrom AC-15 (Ie) | (230 V AC) 3.1 A |
| (400 V) Öffner 4 | |
| (24 V) 10 A | |
| (130 V) 5.5 A | |
| (240 V) 3 A | |
| Bemessungsfrequenz (f) | Versorgungsstromkreis 50 / 60 Hz |
| Bemessungsisolationsspannung (Ui) | (nach IEC 60947-5-1 und VDE 0110 (Gr. C)) 500 V |
| (nach UL / CSA) 600 V | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 6 A |
| (110 V) 0.6 A | |
| (125 V) 0.55 A | |
| (250 V) 0.4 A | |
| Kontaktwiderstand | 25 ms |
| Kurzschlussschutzeinrichtung | Vorsicherung Typ gG 10 A |
| Klemmenmarkierung | gemäß EN 50013 |
| Klemme für Schutzleiter | M 3,5 (+,-) Pozidriv 2 Schrauben mit Kabelschelle |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -30 ... +80 °C | |
| Schockfestigkeit nach IEC/EN 60068-2-27 | halbsinusförmig für 11 ms, keine Änderung der Kontaktposition: 50 m/s² |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | keine Veränderung der Position von Kontakten größer als 100 µs: 25g 10 ... 500 Hz |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SBD251109E1001 |
| RoHS Erklärung | 1SBD251110E1000 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CQC Zertifikat | CQC2004010305127663 |
| cUL Zertifikat | 9AKK107991A7379 |
| Konformitätserklärung - CCC | 2020980305001785 |
| Konformitätserklärung - CE | 1SBD250883U1000 |
| Konformitätserklärung - UKCA | 1SBD250886U1000 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 45 mm |
| Länge Verpackungseinheit 1 | 70 mm |
| Höhe Verpackungseinheit 1 | 140 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.3 kg |
| EAN Verpackungseinheit 1 | 3471522613677 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| ETIM 6 | EC000030 - Einzelpositionsschalter |
| ETIM 7 | EC000030 - Einzelpositionsschalter |
| ETIM 8 | EC000030 - Einzelpositionsschalter |
| eClass | V11.0 : 27272601 |
| UNSPSC | 39122213 |
| IDEA Granular Category Code (IGCC) | 5202 >> Limit switch |
ETIM for 1SBV013141R1211 Sensoren (EC000030)
Merkmalsname
Merkmalswert
MerkmalsnameBreite des Sensors (EF007094)
Merkmalswert40 mm
MerkmalsnameDurchmesser Sensor (EF007111)
Merkmalswert0 mm
MerkmalsnameHöhe des Sensors (EF007283)
Merkmalswert133 mm
MerkmalsnameLänge des Sensors (EF007334)
Merkmalswert60 mm
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084)
Merkmalswert10 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082)
Merkmalswert5.5 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385)
Merkmalswert3.1 A
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087)
Merkmalswert6 A
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085)
Merkmalswert0.6 A
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386)
Merkmalswert0.4 A
MerkmalsnameSchaltfunktion (EF000189)
MerkmalswertSprungschaltglied
MerkmalsnameSchaltfunktion verrastend (EF007447)
MerkmalswertNein
MerkmalsnameAusgang elektronisch (EF006987)
MerkmalswertNein
MerkmalsnameZwangsöffnung (EF006694)
MerkmalswertNein
MerkmalsnameAnzahl der sicherheitsgerichteten Hilfskontakte (EF006940)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert0
MerkmalsnameAusführung der Schnittstelle (EF006977)
Merkmalswertohne
MerkmalsnameAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956)
Merkmalswertohne
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertQuader
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertMetall
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertpulverbeschichtet
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertKuppenstößel
MerkmalsnameAusrichtung des Betätigungselements (EF008793)
Merkmalswertsonstige
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSteckverbinder 1/2 Zoll
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-25 °C
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP66
