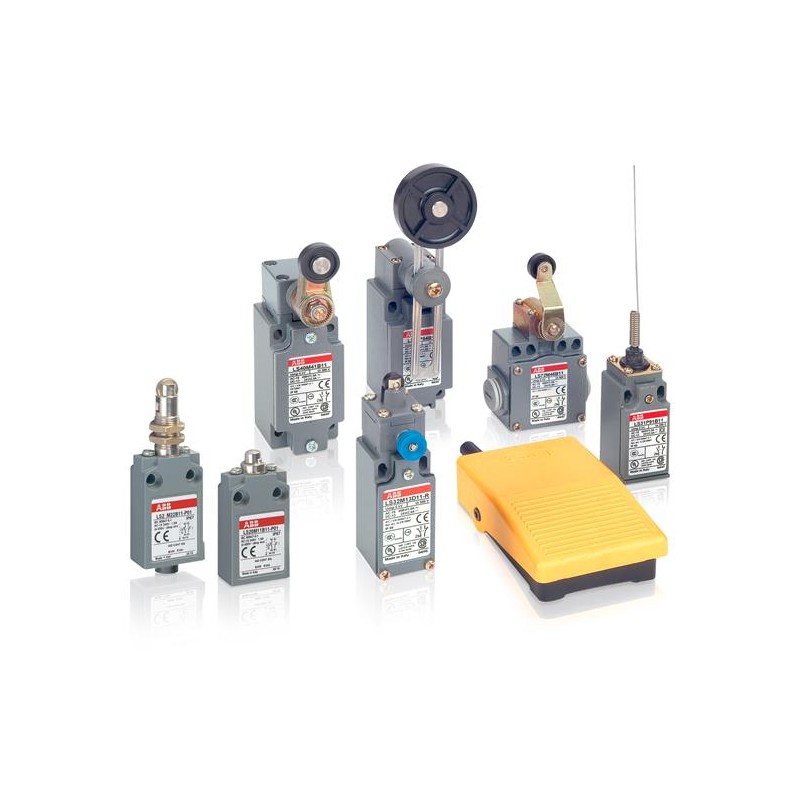

LS35P91D11 1SBV012191R1411 ABB LS35P91D11 Endschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS35P91D11 1SBV012191R1411 ABB LS35P91D11 Endschalter

LS35P91D11

1SBV012191R1411

ABB

LS35P91D11 Endschalter

Mehr Infos


Endlagenschalter Endschalter Begrenzungsschalter

Detektoren und Endschalter

Limit switches FRCTLP

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist veraltet. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.


Verwandte Produkte

Mehr Infos



LS35P91D11 Endschalter

Bestellen

  • EAN:
    3471522611253
  • Mindestbestellmenge:
    10 Stück
  • Zolltarifnummer:
    85369085

Abmessungen

  • Produkt Netto-Breite:
    30mm
  • Produkt-Netto-Gewicht:
    0.087kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    202 mm
  • Paket Level 1 Höhe:
    35 mm
  • Paket Level 1 Länge:
    32 mm
  • Paket Level 1 Brutto-Gewicht:
    0.085 kg
  • Paket Level 1-EAN:
    3471522611253

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +70 °C
    Lagerung -30 ... +80 °C
  • Schock-acc. IEC 60068-2-27:
    Halb-Sinus-Impuls 11 ms, Keine Änderung in der Kontakt-Stellung 50 m/s2
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    25g (10-500 Hz) keine Veränderung in der position der Kontakte größer als 100 µs

Technische UL/CSA

  • Pilot Duty of Contact Elements acc. UL508:
    A600
    Q600
  • Entflammbarkeit Nach UL94:
    V0

Weitere Informationen

  • Aktion Art des Kontaktes (acc. IEC 60947-5-1):
    nicht-überlappende schleichkontakt
  • Verstellgeschwindigkeit:
    acc. IEC 60947-5-1Max. 1,00 m/s
    acc. IEC 60947-5-1Min. 0,06 m/s
  • Betätigungs-Drehmoment:
    acc. IEC 60947-5-1Min. 0.12 N·m
  • Antrieb Typ:
    spring rod
  • Winkel-Einstellung Des Kopfes:
    verstellbarem Kopf alle 90°
  • Winkel-Hebel-Verstellung:
    keiner
  • Klimatischen Widerstehen:
    nach IEC 68-2-3 und salzigen Nebel nach IEC 68-2-11
  • Anschluss-Kapazität:
    AWG 20 ... AWG 14
    0.5 ... 2.5 mm2
  • Anschlussklemmen (geliefert in offene position):
    M3.5 (+,-) pozidriv 2 Schraube mit Kabelklemme
  • Konsistenz (Gemessen über 1 Million Betätigungen):
    0,1 mm
  • Kontakt Element-Form (gem. IEC 60947-5-1):
    Zb
  • Herkömmliche Free-air Thermal Current (Ith):
    acc. IEC 60947-5-1, q = 40 °C-10.0 A
  • Schutzart:
    acc. IEC 60529 IP65
  • Elektrischen Schlag-Schutz gem. IEC 536:
    Doppelte Isolierung - Klasse II
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Auslastung:
    .5
  • Maximale Elektrische Schalthäufigkeit:
    3600 Zyklen pro Stunde
  • Mechanische Haltbarkeit:
    5 Mio.
  • Montage durch Schrauben (nicht mitgeliefert):
    2 x M4-Schrauben
  • Einbaulage:
    alle Positionen sind zugelassen
  • Bewegung Erkannt werden:
    Multidirektionale Übersetzung-Bewegung
  • Anzahl und Art der Unterseite Kabelverschraubungen:
    1/2 " NPT Kunststoff-Adapter
  • Anzahl der Hilfsschalter öffner:
    1
  • Anzahl der Hilfskontakte NO:
    1
  • Zwangsöffnung des öffner-Kontakt(s):
    Keine
  • Produkt-Typ:
    LS30
  • Produkt-Name:
    Endschalter
  • Bemessungs-Frequenz (f):
    Supply Circuit 50 Hz
    Supply Circuit 60 Hz
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    6 kV
  • Bemessungsisolationsspannung (Uich):
    acc. IEC 60947-5-1 und VDE 0110 (Gr. C) 690 V
    acc. UL/CSA 600 V
  • Bemessungs-Betriebsstrom AC-15 (Ie):
    (130 V) 5.5 A
    (230 V) 3,1 A
    (240 V) 3 A
    (24 V) 10 A
    (400 V) 1,8 A
  • Bemessungs-Betriebsstrom DC-13 (Ie):
    (110 V) 0.6 / 66
    (24 V) 2.8 / 67.2 EIN
    (250 V) 0.27 / 67.5 EIN
  • Widerstand Zwischen Den Kontakten:
    25 mΩ
  • Standards:
    IEC 60947-1, IEC 60947-5-1, EN 60947-1, EN 60947-5-1, UL 508 und CSA C22-2 N°14
  • Klemmenbezeichnung:
    gemäß EN 50013

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 4:
    EC001829 - Position switch modular
  • ETIM 5:
    EC001829 - Position switch modular

Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf-LS35P91D11 Limit Switch - ABB - LS35P91D11 - 1SBV012191R1411 English 95 Kbytes pdf-LS35P91D11 Limit Switch - ABB - LS35P91D11 - 1SBV012191R1411
