ABBDetektoren und EndschalterLIMIT SWITCHES FRCTLPLS35P31L02 1SBV012131R1302 ABB LS35P31L02 Endschalter

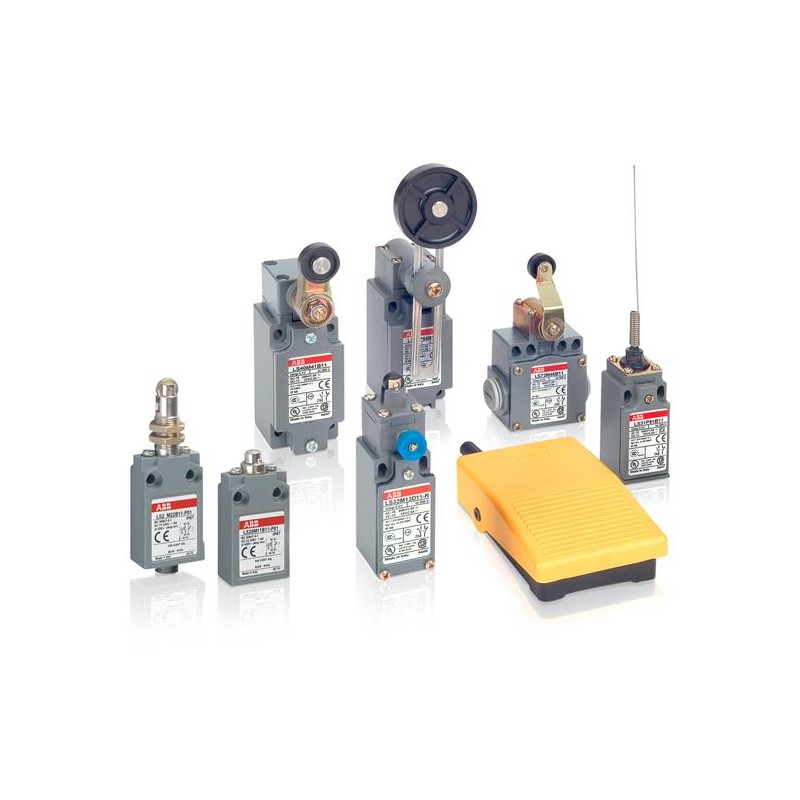

ABB LS35P31L02 1SBV012131R1302 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS35P31L02 1SBV012131R1302 ABB LS35P31L02 Endschalter

Artikel-Nr.: LS35P31L02

Code: 1SBV012131R1302

Hersteller: ABB

Beschreibung:

LS35P31L02 Endschalter

Kategorien:

  • ABB > Detektoren und Endschalter > Limit switches FRCTLP

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

LS35P31L02 Endschalter

Bestellen

  • EAN:
    3471522610584
  • Mindestbestellmenge:
    5 Stück
  • Zolltarifnummer:
    85369085

Abmessungen

  • Produkt Netto-Breite:
    30mm
  • Produkt-Netto-Gewicht:
    0.077kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    118 mm
  • Paket Level 1 Höhe:
    54 mm
  • Paket Level 1 Länge:
    32 mm
  • Paket Level 1 Brutto-Gewicht:
    0.075 kg
  • Paket Level 1-EAN:
    3471522610584

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +70 °C
    Lagerung -30 ... +80 °C
  • Schock-acc. IEC 60068-2-27:
    Halb-Sinus-Impuls 11 ms, Keine Änderung in der Kontakt-Stellung 50 m/s2
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    25g (10-500 Hz) keine Veränderung in der position der Kontakte größer als 100 µs

Technische UL/CSA

  • Pilot Duty of Contact Elements acc. UL508:
    A600
    Q600
  • Entflammbarkeit Nach UL94:
    V0

Weitere Informationen

  • Aktion Art des Kontaktes (acc. IEC 60947-5-1):
    Gleichzeitige schleichkontakt
  • Stellkraft:
    Minimum-Force acc. IEC 60947-5-1 7 N
  • Verstellgeschwindigkeit:
    acc. IEC 60947-5-1Max. 1,00 m/s
    acc. IEC 60947-5-1Min. 0,06 m/s
  • Antrieb Typ:
    Kunststoff-Rollenhebel auf Stahl-Kolben
  • Winkel-Einstellung Des Kopfes:
    verstellbarem Kopf alle 90°
  • Winkel-Hebel-Verstellung:
    keiner
  • Klimatischen Widerstehen:
    nach IEC 68-2-3 und salzigen Nebel nach IEC 68-2-11
  • Anschluss-Kapazität:
    AWG 20 ... AWG 14
    0.5 ... 2.5 mm2
  • Anschlussklemmen (geliefert in offene position):
    M3.5 (+,-) pozidriv 2 Schraube mit Kabelklemme
  • Konsistenz (Gemessen über 1 Million Betätigungen):
    0,1 mm
  • Kontakt Element-Form (gem. IEC 60947-5-1):
    Zb
  • Herkömmliche Free-air Thermal Current (Ith):
    acc. IEC 60947-5-1, q = 40 °C-10.0 A
  • Schutzart:
    acc. IEC 60529 IP65
  • Elektrischen Schlag-Schutz gem. IEC 536:
    Doppelte Isolierung - Klasse II
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Auslastung:
    .5
  • Maximale Elektrische Schalthäufigkeit:
    3600 Zyklen pro Stunde
  • Mechanische Haltbarkeit:
    15 Mio.
  • Montage durch Schrauben (nicht mitgeliefert):
    2 x M4-Schrauben
  • Einbaulage:
    alle Positionen sind zugelassen
  • Bewegung Erkannt werden:
    30° Einseitig Cam-Übersetzung-Bewegung
  • Anzahl und Art der Unterseite Kabelverschraubungen:
    1/2 " NPT Kunststoff-Adapter
  • Anzahl der Hilfsschalter öffner:
    2
  • Betriebs-Kopf Form:
    E shape acc. EN 50047
  • Zwangsöffnung Betätigungskraft (Direktöffnung):
    Minimum-Force acc. IEC 60947-5-1 24 N
  • Zwangsöffnung des öffner-Kontakt(s):
    Ja
  • Produkt-Typ:
    LS30
  • Produkt-Name:
    Endschalter
  • Bemessungs-Frequenz (f):
    Supply Circuit 50 Hz
    Supply Circuit 60 Hz
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    6 kV
  • Bemessungsisolationsspannung (Uich):
    acc. IEC 60947-5-1 und VDE 0110 (Gr. C) 690 V
    acc. UL/CSA 600 V
  • Bemessungs-Betriebsstrom AC-15 (Ie):
    (130 V) 5.5 A
    (230 V) 3,1 A
    (240 V) 3 A
    (24 V) 10 A
    (400 V) 1,8 A
  • Bemessungs-Betriebsstrom DC-13 (Ie):
    (110 V) 0.6 / 66
    (24 V) 2.8 / 67.2 EIN
    (250 V) 0.27 / 67.5 EIN
  • Widerstand Zwischen Den Kontakten:
    25 mΩ
  • Standards:
    IEC 60947-1, IEC 60947-5-1, EN 60947-1, EN 60947-5-1, UL 508 und CSA C22-2 N°14
  • Klemmenbezeichnung:
    gemäß EN 50013

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 4:
    EC001829 - Position switch modular
  • ETIM 5:
    EC001829 - Position switch modular

DATASHEET - PDF

Titel
Größe
Typ
LS35P31L02 Limit Switch - ABB - LS35P31L02 - 1SBV012131R1302
95 Kbytes
LS35P31L02 1SBV012131R1302 ABB LS35P31L02 Endschalter
95 Kbytes
PDF CATALOG SWITCHES EN
33 Mbytes
