Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

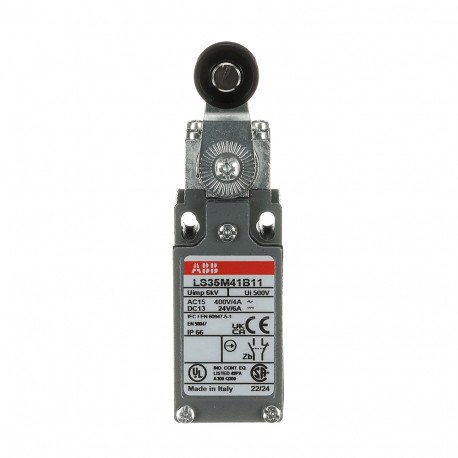

1SBV013741R1211 ABB LS35M41B11 Endschalter
Artikel-Nr.: 1SBV013741R1211
Hersteller: ABB
Beschreibung:
LS35M41B11 Endschalter
Int.End.Carrera LS35M41B11
LS35M41B11 Standard-Positionsschalter Metall-Gehäuse IP66 Kunststoff-Rollenschwenkhebel D=18
Kategorien:
- Sensoren > Einzelpositionsschalter
- ABB > Detektoren und Endschalter > Limit switches FRCTLP
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC141012C0101 |
| Montage- und Betriebsanleitung | 1SBC141160C0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 30 mm |
| Höhe (Netto-Abmessung) | 108 mm |
| Tiefe (Netto-Abmessung) | 44 mm |
| Nettogewicht | 0.178 kg |
| Technische Daten | |
| Art des Kontaktes (gemäß IEC 60947-5-1) | gleichzeitiger Sprungkontakt |
| Bedienteilausführung | Kunststoff-Rollenschwenkhebel (Ø 18 mm) |
| B10d-Wert | Schaltzyklen 30 Millions |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (nach IEC 60947-5-1, q = 40 °C) 10 A |
| Schutzart | (nach IEC 60529) IP66 |
| Gehäusematerial | Metall |
| Maximale elektrische Schaltfrequenz | (AC-15) 3600 Schaltspiele/Std |
| (DC-13) 3600 Schaltspiele/Std | |
| Maximale Anzahl montierbarer Hilfskontakte | 1 S, 1 Ö |
| Mechanische Lebensdauer | 10 Million |
| Montageart | 30 mm (EN 50047) |
| Anzahl und Art der Boden-Kabeldurchführungen | 1 x 1/2 Zoll NPT Kabeleinführung unten |
| Schaltleistung von Kontaktelementen nach UL508 | A600 |
| Q600 | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Bemessungsbetriebsstrom AC-15 (Ie) | (230 V AC) 3.1 A |
| (400 V) Öffner 4 | |
| (24 V) 10 A | |
| (130 V) 5.5 A | |
| (240 V) 3 A | |
| Bemessungsisolationsspannung (Ui) | (nach IEC 60947-5-1 und VDE 0110 (Gr. C)) 500 V |
| (nach UL / CSA) 600 V | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 6 A |
| (110 V) 0.6 A | |
| (125 V) 0.55 A | |
| (250 V) 0.4 A | |
| Kurzschlussschutzeinrichtung | Vorsicherung Typ gG 10 A |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -30 ... +80 °C | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SBD251109E1001 |
| RoHS Erklärung | 1SBD251110E1000 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CQC Zertifikat | CQC2004010305127663 |
| cUL Zertifikat | 9AKK107991A7379 |
| Konformitätserklärung - CCC | 2020980305001785 |
| Konformitätserklärung - CE | 1SBD250883U1000 |
| Konformitätserklärung - UKCA | 1SBD250886U1000 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 54 mm |
| Länge Verpackungseinheit 1 | 32 mm |
| Höhe Verpackungseinheit 1 | 118 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.192 kg |
| EAN Verpackungseinheit 1 | 3471522624284 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| ETIM 6 | EC000030 - Einzelpositionsschalter |
| ETIM 7 | EC000030 - Einzelpositionsschalter |
| ETIM 8 | EC000030 - Einzelpositionsschalter |
| eClass | V11.0 : 27272601 |
| UNSPSC | 39122213 |
| IDEA Granular Category Code (IGCC) | 5202 >> Limit switch |
ETIM for 1SBV013741R1211 Sensoren (EC000030)
Merkmalsname
Merkmalswert
MerkmalsnameBreite des Sensors (EF007094)
Merkmalswert30 mm
MerkmalsnameDurchmesser Sensor (EF007111)
Merkmalswert0 mm
MerkmalsnameHöhe des Sensors (EF007283)
Merkmalswert108 mm
MerkmalsnameLänge des Sensors (EF007334)
Merkmalswert44 mm
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084)
Merkmalswert10 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082)
Merkmalswert5.5 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385)
Merkmalswert3.1 A
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087)
Merkmalswert6 A
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085)
Merkmalswert0.6 A
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386)
Merkmalswert0.4 A
MerkmalsnameSchaltfunktion (EF000189)
MerkmalswertSprungschaltglied
MerkmalsnameSchaltfunktion verrastend (EF007447)
MerkmalswertNein
MerkmalsnameAusgang elektronisch (EF006987)
MerkmalswertNein
MerkmalsnameZwangsöffnung (EF006694)
MerkmalswertNein
MerkmalsnameAnzahl der sicherheitsgerichteten Hilfskontakte (EF006940)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert0
MerkmalsnameAusführung der Schnittstelle (EF006977)
Merkmalswertohne
MerkmalsnameAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956)
Merkmalswertohne
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertQuader
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertMetall
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertpulverbeschichtet
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertKuppenstößel
MerkmalsnameAusrichtung des Betätigungselements (EF008793)
Merkmalswertsonstige
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSteckverbinder 1/2 Zoll
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-25 °C
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP66
