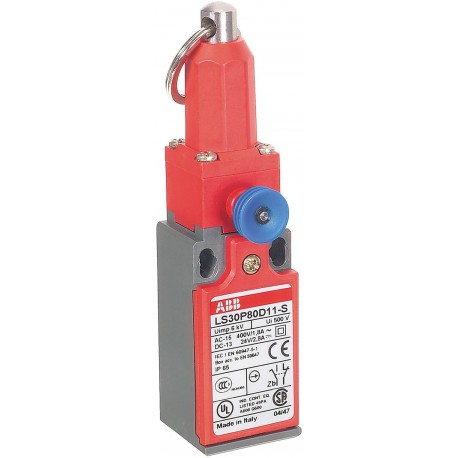

LS31P80D11-S 1SBV030180R1411 ABB LS31P80D11-S-Endschalter
LS31P80D11-S
1SBV030180R1411
ABB
LS31P80D11-S-Endschalter
LS31P80D11-S Sicherheits-Pos.schalter Kunststoff-Gehäuse grau IP65 Kopfausricht. in jew. um 90° vers. Pos.
Detektoren und Endschalter > Limit switches FRCTLP
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 10 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC141157C0202 |
| Montage- und Betriebsanleitung | 1SBC141157C0202 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 30 mm |
| Höhe (Netto-Abmessung) | 90 mm |
| Tiefe (Netto-Abmessung) | 30 mm |
| Nettogewicht | 0.08 kg |
| Technische Daten | |
| Art des Kontaktes (gemäß IEC 60947-5-1) | nicht überlappende, langsam schaltende Kontakte |
| Betätigungsgeschwindigkeit | (nach IEC 60947-5-1 Maximum) 0.5 m/s |
| (nach IEC 60947-5-1 Minimum) 0.01 m/s | |
| Bedienteilausführung | nicht geliefert - kleine Klinke (Schlüssel) separat bestellen |
| Kopfwinkelverstellung | Kopf alle 90° verstellbar |
| B10d-Wert | Schaltzyklen 30 Millions |
| Klimafestigkeit | gemäß IEC 68-2-3 und Salznebel gemäß IEC 68-2-11 |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (nach IEC 60947-5-1, q = 40 °C) 10 A |
| Anschlussmöglichkeit | Sammelschiene AWG 20 ... AWG 14 mm² |
| Sammelschiene 0.5 ... 2.5 mm² | |
| Stetigkeit (gemessen über 1 Million Betätigungen) | 0.1 mm |
| Kontaktform (nach IEC 60947-5-1) | Zb |
| Anschlussklemmen (im Lieferzustand offen) | M3,5 (+,-) Pozidriv 2 Schrauben mit Kabelschelle |
| Schutzart | (nach IEC 60529) IP65 |
| Berührungsschutz nach IEC 536 | Klasse II - Doppelt Isoliert |
| Entflammbarkeitsklasse nach UL94 | V-0 |
| Maximale elektrische Schaltfrequenz | 3600 Schaltspiele/Std |
| (AC-15) 3600 Schaltspiele/Std | |
| (DC-13) 3600 Schaltspiele/Std | |
| Mechanische Lebensdauer | 0 Zyklen |
| Schraubmontage (nicht enthalten) | 2 x M4 Schrauben |
| Bewegungserkennung | small latch (key), front or vertical translation |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl und Art der Boden-Kabeldurchführungen | PG11 Kabelverschraubung |
| Schaltleistung von Kontaktelementen nach UL508 | A600 |
| Q600 | |
| Wirksame Kraft bei Zwangsöffnung (Direktöffnung) | (Minimale Kraft nach IEC 60947-5-1) 30 |
| Zwangsöffnung von NC-Kontakt(en) | Ja |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Bemessungsbetriebsstrom AC-15 (Ie) | (230 V AC) 3.1 A |
| (400 V) Öffner 4 | |
| (24 V) 10 A | |
| (130 V) 5.5 A | |
| (240 V) 3 A | |
| Bemessungsfrequenz (f) | Versorgungsstromkreis 50 / 60 Hz |
| Bemessungsisolationsspannung (Ui) | (nach IEC 60947-5-1 und VDE 0110 (Gr. C)) 400 V |
| (nach UL / CSA) 600 V | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 6 A |
| (110 V) 0.6 A | |
| (125 V) 0.55 A | |
| (250 V) 0.4 A | |
| Kontaktwiderstand | 25 ms |
| Kurzschlussschutzeinrichtung | Vorsicherung Typ gG 10 A |
| Klemmenmarkierung | gemäß EN 50013 |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -30 ... +80 °C | |
| Schockfestigkeit nach IEC/EN 60068-2-27 | halbsinusförmig für 11 ms, keine Änderung der Kontaktposition: 10 m/s² |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | keine Veränderung der Position von Kontakten größer als 100 µs: 5g 10 ... 500 Hz |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SBD251109E1001 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006537 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| ABB EcoSolutions | |
| Zertifikate und Deklarationen | |
| CQC Zertifikat | CQC2004010305127663 |
| cUL Zertifikat | 9AKK107991A7379 |
| Konformitätserklärung - CCC | 2020980305001785 |
| Konformitätserklärung - CE | 1SBD250883U1000 |
| Konformitätserklärung - UKCA | 1SBD250886U1000 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 54 mm |
| Länge Verpackungseinheit 1 | 32 mm |
| Höhe Verpackungseinheit 1 | 95 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.09 kg |
| EAN Verpackungseinheit 1 | 3471522617057 |
| Externe Klassifizierungen und Normen | |
| ETIM 6 | EC000030 - Einzelpositionsschalter |
| ETIM 7 | EC000030 - Einzelpositionsschalter |
| ETIM 8 | EC000030 - Einzelpositionsschalter |
| eClass | V11.0 : 27272601 |
| UNSPSC | 39121500 |
