ABBDetektoren und EndschalterLIMIT SWITCHES FRCTLP1SBV015914R3801 ABB LS20P14B11-U01-Endschalter

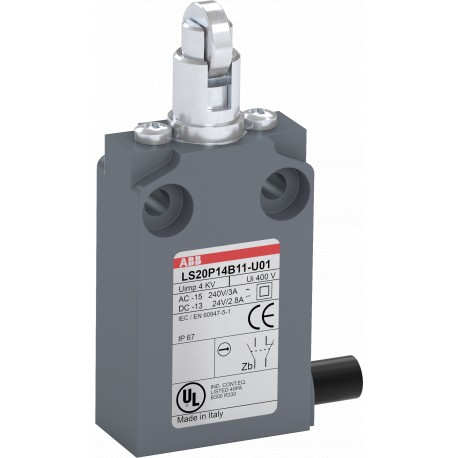

ABB 1SBV015914R3801 1SBV015914R3801 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBV015914R3801 ABB LS20P14B11-U01-Endschalter

Artikel-Nr.: 1SBV015914R3801

Hersteller: ABB

Beschreibung:

LS20P14B11-U01-Endschalter
Int.End.Carrera LS20P14B11-U01
Positionsschalter Kunststoff-Geh. grau IP67, Stahl-Rollendr.bolzen quer verzinkt

Kategorien:

  • Sensoren > Einzelpositionsschalter
  • ABB > Detektoren und Endschalter > Limit switches FRCTLP

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 34,36 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information2CDC141012C0101
Montage- und Betriebsanleitung1SBC141160C0201
Abmessungen
Breite (Netto-Abmessung)30 mm
Höhe (Netto-Abmessung)70 mm
Tiefe (Netto-Abmessung)16 mm
Nettogewicht0.128 kg
Technische Daten
Art des Kontaktes (gemäß IEC 60947-5-1)gleichzeitiger Sprungkontakt
BedienteilausführungStahl-Rollendruckbolzen mit Staubschutzkappe
B10d-WertSchaltzyklen 20 Millions
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-5-1, q = 40 °C) 10 A
Schutzart(nach IEC 60529) IP67
GehäusematerialKunststoff
Maximale elektrische Schaltfrequenz(AC-15) 3600 Schaltspiele/Std
(DC-13) 3600 Schaltspiele/Std
Maximale Anzahl montierbarer Hilfskontakte1 S, 1 Ö
Mechanische Lebensdauer25 Million
Montageart30 mm
Anzahl und Art der Boden-Kabeldurchführungenvorverdrahtetes UL / IEC Kabel an der Seite
Bemessungsstoßspannungsfestigkeit (Uimp)4 kV
Bemessungsbetriebsstrom AC-15 (Ie)(24 V) 10 A
(130 V) 5.5 A
(240 V) 3 A
Bemessungsisolationsspannung (Ui)(nach IEC 60947-5-1 und VDE 0110 (Gr. C)) 400 V
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 2.8 A
(125 V) 0.55 A
(250 V) 0.27 A
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +70 °C
(Lagerung) -40 ... +70 °C
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SBD251109E1001
RoHS Erklärung1SBD251110E1000
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006537
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
CQC ZertifikatCQC2004010305127663
cUL Zertifikat9AKK107991A7379
Konformitätserklärung - CCC2024010305660669
Konformitätserklärung - CE1SBD250883U1000
Konformitätserklärung - UKCA1SBD250886U1000
Verpackungsinformationen
Menge Verpackungseinheit 1Beutel 1 Stück
Breite Verpackungseinheit 116 mm
Länge Verpackungseinheit 130 mm
Höhe Verpackungseinheit 170 mm
Bruttogewicht Verpackungseinheit 10.137 kg
EAN Verpackungseinheit 13471522640512
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)B
ETIM 6EC000030 - Einzelpositionsschalter
ETIM 7EC000030 - Einzelpositionsschalter
ETIM 8EC000030 - Einzelpositionsschalter
eClassV11.0 : 27272601
UNSPSC39122213
IDEA Granular Category Code (IGCC)5202 >> Limit switch

ETIM for 1SBV015914R3801 Sensoren (EC000030)

MerkmalsnameBreite des Sensors (EF007094)
Merkmalswert30 mm
MerkmalsnameDurchmesser Sensor (EF007111)
Merkmalswert0 mm
MerkmalsnameHöhe des Sensors (EF007283)
Merkmalswert70 mm
MerkmalsnameLänge des Sensors (EF007334)
Merkmalswert16 mm
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084)
Merkmalswert10 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082)
Merkmalswert5.5 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385)
Merkmalswert3 A
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087)
Merkmalswert2.8 A
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085)
Merkmalswert0.55 A
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386)
Merkmalswert0.27 A
MerkmalsnameSchaltfunktion (EF000189)
MerkmalswertSprungschaltglied
MerkmalsnameSchaltfunktion verrastend (EF007447)
MerkmalswertNein
MerkmalsnameAusgang elektronisch (EF006987)
MerkmalswertNein
MerkmalsnameZwangsöffnung (EF006694)
MerkmalswertNein
MerkmalsnameAnzahl der sicherheitsgerichteten Hilfskontakte (EF006940)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert0
MerkmalsnameAusführung der Schnittstelle (EF006977)
Merkmalswertohne
MerkmalsnameAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956)
Merkmalswertohne
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertQuader
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertKunststoff
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertsonstige
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertKuppenstößel
MerkmalsnameAusrichtung des Betätigungselements (EF008793)
Merkmalswertsonstige
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertmit Kabel vorkonfektioniert
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-25 °C
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP67
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert6
