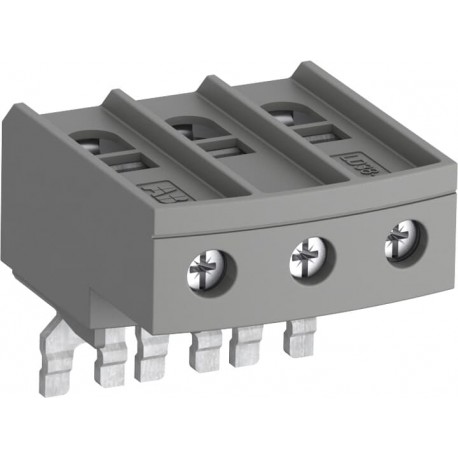

1SBN072308R1000 ABB LD38-4 Zusätzliche Klemmenblock
1SBN072308R1000
ABB
LD38-4 Zusätzliche Klemmenblock
LD38-4 ANBAUTERMINAL
Klemmenblock, Anschlußerweiterung, für AF26 ... AF38
Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik
Schütze und Überlastrelais > AF contactors to 38 A
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 2 Stück |
| Zolltarifnummer | 85369010 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung Teil 2 | 1SAC200017M0002 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 44.8 mm |
| Tiefe (Netto-Abmessung) | 50 mm |
| Höhe (Netto-Abmessung) | 40.5 mm |
| Nettogewicht | 0.07 kg |
| Technische Daten | |
| Normen | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1 |
| Bemessungsfrequenz (f) | Hauptstromkreis 50 / 60 Hz |
| Bemessungsisolationsspannung (Ui) | gemäß IEC 60947-5-1 690 V |
| (nach UL / CSA) 600 V | |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1x 2.5 ... 16 mm² |
| flexibel mit Aderendhülse 1/1x 2.5 ...10/...16 mm² | |
| flexibel mit isolierter Aderendhülse 1x 2.5 ... 16 mm² | |
| flexibel mit isolierter Aderendhülse 1/1x 2.5 ...10/...16 mm² | |
| starr massiv 1/2x 2.5 ... 4 mm² | |
| starr mehrdrähtig 1/1x 6 ...16/ ... 25 mm² | |
| Abisolierlänge | Hauptstromkreis 14 mm |
| Schutzart | (nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP20 |
| Anschlussklemmen (im Lieferzustand offen) Hauptkontakte | M5 mit 2 x (7 Breite x 5,8/9,2 Tiefe) Doppelstecker |
| Empfohlener Schraubendreher | Hauptstromkreis Steckplatz |
| Hauptstromkreis 6.5 | |
| Hauptstromkreis Nr. 2 Pozidriv | |
| Anzugsdrehmoment | Hauptstromkreis 2.5 N·m |
| Anschlussart | Schraubklemme |
| Geeignet für | AF26 |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| Produktname | Klemmenblock |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | 1x 8-4 AWG |
| 2x 8-6 AWG | |
| Anzugsdrehmoment UL/CSA | Hauptstromkreis 22 in·lb |
| Umgebungsbedingungen | |
| Verschmutzungsgrad | 3 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SBD250021U1000 |
| Konformitätserklärung - UKCA | 1SBD250043U1000 |
| GOST Zertifikat | GOST_POCCFR.ME77.B07175.pdf |
| UL Zertifikat | UL-US-2150887-5 |
| UL-CA-2142658-5 | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Beutel 2 Stück |
| Breite Verpackungseinheit 1 | 90 mm |
| Länge Verpackungseinheit 1 | 160 mm |
| Höhe Verpackungseinheit 1 | 46 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.14 kg |
| EAN Verpackungseinheit 1 | 3471523130838 |
| Externe Klassifizierungen und Normen | |
| ETIM 7 | EC002498 - Zubehör für Niederspannungs-Schalttechnik |
| ETIM 8 | EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik |
| ETIM 9 | EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik |
| UNSPSC | 39121410 |
| IDEA Granular Category Code (IGCC) | 4547 >> Terminal blocks |
| E-Nummer (Schweden) | 3210256 |
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | Spule |
| Zubehör (EF013236) | Ja |
| Ersatzteil (EF013237) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| LD38-4 Additional Terminal Block - ABB - LD38-4 - 1SBN072308R1000 | 84 Kbytes |
|
| LD38-4 1SBN072308R1000 ABB LD38-4 Zusätzliche Klemmenblock | 77 Kbytes |
|
