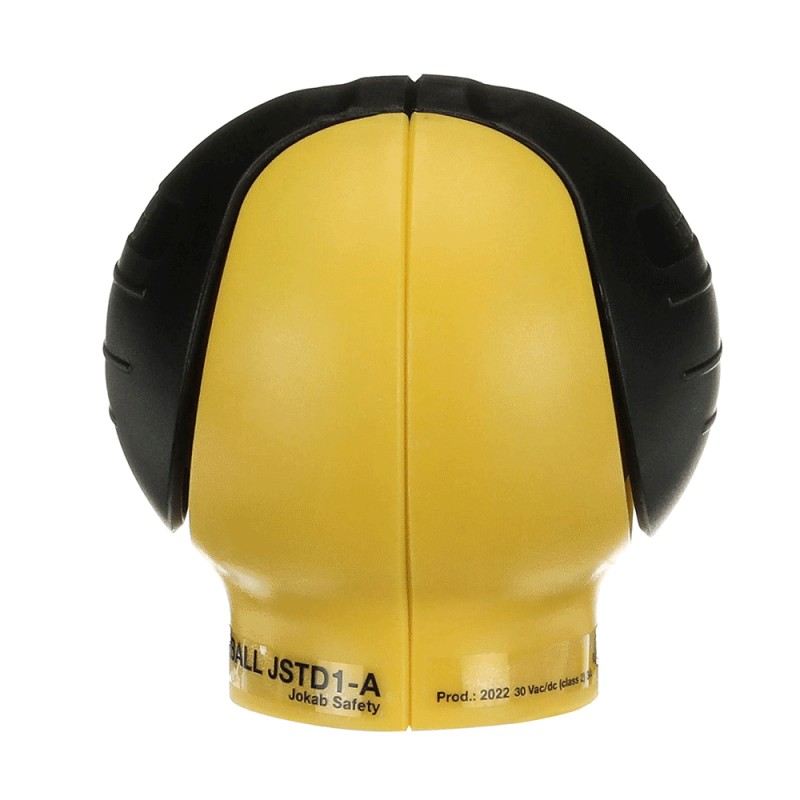

2TLA020007R3000 ABB JSTD1-A Draht Safeball 2m
2TLA020007R3000
ABB
JSTD1-A Draht Safeball 2m
JSTD1-A Man.bim.Safeball,Cabl 2m,1NA+1NC
JSTD1-A Bedienelement
Sensoren > Zustimmschalter
Zäune und Rolltore > Control devices
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 8536201090 |
| Baureihe | JSTD1 |
| Produktname | Bedienelement |
| Funktion | Ein- und Zweihandbedienung |
| Statusanzeige | Nein |
| Hauptdokumente | |
| Datenblatt, technische Information | 2TLC010001C0202 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Marketing-Video | 2TLC010018N0201 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2TLC172182M0201 |
| Abmessungen | |
| Kabellänge | 2 m |
| Tiefe (Netto-Abmessung) | 72 mm |
| Höhe (Netto-Abmessung) | 71 mm |
| Breite (Netto-Abmessung) | 72 mm |
| Nettogewicht | 0.225 kg |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Safety Information | |
| Zertifizierungsstelle | Inspecta |
| Leistungsstufe (PL) | bis e |
| B10d-Wert | 20 million |
| Technische Daten | |
| Signalart | Contacts |
| Anschlusskonfiguration | Kabel |
| Konfiguration der Kontakte | 1 Schließer, 1 Öffner |
| Maximaler Schaltstrom | Hauptstromkreis 2000 mA |
| Maximale Schaltspannung | Hauptstromkreis 30 V |
| Anzahl Kontakte Öffner | 1 |
| Anzahl Kontakte Schließer | 1 |
| Bemessungsbetriebsstrom DC-12 (Ie) | (24 V) 0.02 A |
| Bemessungsbetriebsspannung | 24 V DC |
| Technische Daten UL/CSA | |
| Gehäuseart UL/CSA | 1 |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... 50 °C |
| Schutzart | IP67 |
| Werkstoff | Gehäuse: PP (Polypropylen) , Kabel: PVC |
| Kabel: PVC | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2022-006480 |
| RoHS Erklärung | 2CMT2022-006499 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006522 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 2TLC172023D0201 |
| Konformitätserklärung - UKCA | 2TLC010204D0201 |
| SEMKO Zertifikat | 2TLC172034D0201 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 0.15 m |
| Länge Verpackungseinheit 1 | 0.15 m |
| Höhe Verpackungseinheit 1 | 0.185 m |
| Bruttogewicht Verpackungseinheit 1 | 0.46 kg |
| EAN Verpackungseinheit 1 | 7350024460193 |
| Externe Klassifizierungen und Normen | |
| eClass | V11.0 : 27371238 |
| ETIM 7 | EC002571 - Zustimmschalter |
| ETIM 8 | EC002571 - Zustimmschalter |
| ETIM 9 | EC002571 - Zustimmschalter |
| IDEA Granular Category Code (IGCC) | 3584 >> Safety Control Module |
| UNSPSC | 32151802 |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| E-Nummer (Finnland) | 2307375 |
| E-Nummer (Schweden) | 3861300 |
| Merkmal | Wert |
|---|---|
| Zwangsöffnung (EF006694) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Ja |
| Querschlussüberwachung möglich (EF007445) | Ja |
| Mit Statusanzeige (EF001602) | Nein |
| Ausführung des Schaltglieds (EF003591) | sonstige |
| Bemessungsbetriebsstrom Ie bei DC-12, 24 V (EF007043) | 0.02 A |
| Anzahl der Kontakte als Schließer (EF008256) | 1 |
| Anzahl der Kontakte als Öffner (EF008255) | 1 |
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Anzahl der zusätzlichen Drucktaster (EF009213) | 0 |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Performance Level nach EN ISO 13849-1 (EF007399) | Level e |
| Schutzart (IP) (EF005474) | IP67 |
| Schutzart (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG SAFETY EN.pdf | 42 Mbytes |
|
| JSTD1-A Safeball 2m cable - ABB - JSTD-1A - 2TLA020007R3000 | 83 Kbytes |
|
| JSTD-1A 2TLA020007R3000 ABB JSTD1-A Draht Safeball 2m | 48 Kbytes |
|
