ABBZäune und Rolltore CONTROL DEVICES2TLA020001R1000 ABB JSHD2C Typ E Zustimmungsschalter-

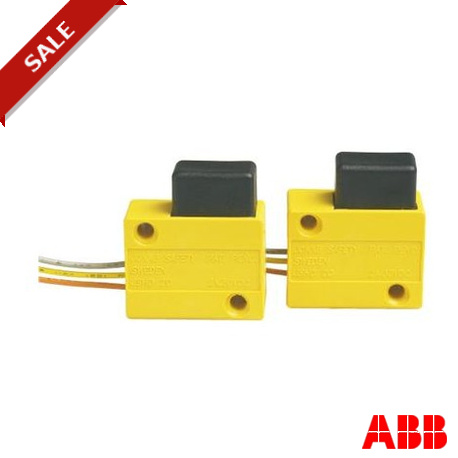

ABB 2TLA020001R1000 2TLA020001R1000 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2TLA020001R1000 ABB JSHD2C Typ E Zustimmungsschalter-

Artikel-Nr.: 2TLA020001R1000

Hersteller: ABB

Beschreibung:

JSHD2C Typ E Zustimmungsschalter-
JSHD2C Typ E Schalter 3 Positionen
JSHD2C type E Zustimmtaster

Kategorien:

  • Sensoren > Zustimmschalter
  • ABB > Zäune und Rolltore > Control devices

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 43,70 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85369095
BaureiheJSHD2
ProduktnameZustimmtaster
Funktion3-Stellungs-Taster einzeln
StatusanzeigeNein
Hauptdokumente
Datenblatt, technische Information2TLC010097L0201
CAD Maßzeichnung2CDC001079B0201
Marketing-Video2TLC010018N0201
Installation / Montage
Montage- und Betriebsanleitung2TLC010097L0201
Abmessungen
Tiefe (Netto-Abmessung)13.5 mm
Höhe (Netto-Abmessung)29.25 mm
Breite (Netto-Abmessung)26.55 mm
Nettogewicht0.01 kg
CAD Maßzeichnung2CDC001079B0201
Safety Information
ZertifizierungsstelleCE
cURus
Kiwa
B10d-WertSchaltzyklen in unterster Position 968 000
Schaltzyklen in Mittelstellung 2 million
Technische Daten
SignalartContacts
Anschlusskonfiguration3 Leitungen, je 190 mm
Anzahl Kontakte Öffner1
Anzahl Kontakte Schließer1
Bemessungsbetriebsstrom DC-12 (Ie)(24 V) 0.02 A
Technische InformationFoff: 20 N; Mechanical service life: > 1 million cycles, top to middle position, > 100 000 cycles, middle to bottom position
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -10 ... 55 °C
(Lagerung) -40 ... +85 °C
SchutzartIP54
WerkstoffKontakt: Gold, Gehäuse: POM 20% GF (gelb), Druckschalter: PBT (schwarz)
Gehäuse: POM 20% GF (gelb)
Kolben: PBT (schwarz)
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2022-006480
RoHS Erklärung2CMT2022-006499
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006522
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
CQC ZertifikatNo certification needed
cULus Zertifikat2TLC010153D0201
cURus Zertifikat2TLC010153D0201
Konformitätserklärung - CE2TLC172022D0201
Konformitätserklärung - UKCA2TLC010152D0201
SEMKO Zertifikat2TLC172032D0201
Verpackungsinformationen
Menge Verpackungseinheit 1Beutel 1 Stück
Breite Verpackungseinheit 1100 mm
Länge Verpackungseinheit 1170 mm
Höhe Verpackungseinheit 114 mm
Bruttogewicht Verpackungseinheit 10.01 kg
EAN Verpackungseinheit 17350024456837
Externe Klassifizierungen und Normen
eClassV11.0 : 27371238
ETIM 7EC002571 - Zustimmschalter
ETIM 8EC002571 - Zustimmschalter
ETIM 9EC002571 - Zustimmschalter
IDEA Granular Category Code (IGCC)5210 >> Push button switch
UNSPSC39122216
Kennbuchstabe (elektrische Betriebsmittel)B

ETIM for 2TLA020001R1000 Sensoren (EC002571)

MerkmalsnameZwangsöffnung (EF006694)
MerkmalswertNein
MerkmalsnameQuerschlussüberwachung möglich (EF007445)
MerkmalswertNein
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein
MerkmalsnameAusführung des Schaltglieds (EF003591)
MerkmalswertSprungschaltglied
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-12, 24 V (EF007043)
Merkmalswert0.02 A
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert0
MerkmalsnameAnzahl der zusätzlichen Drucktaster (EF009213)
Merkmalswert0
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP54
