> >>>IPSR2D11 1SBV002208R1411 ABB IPSR2D11 Fußschalter
Vorheriges Produkt Nächstes Produkt

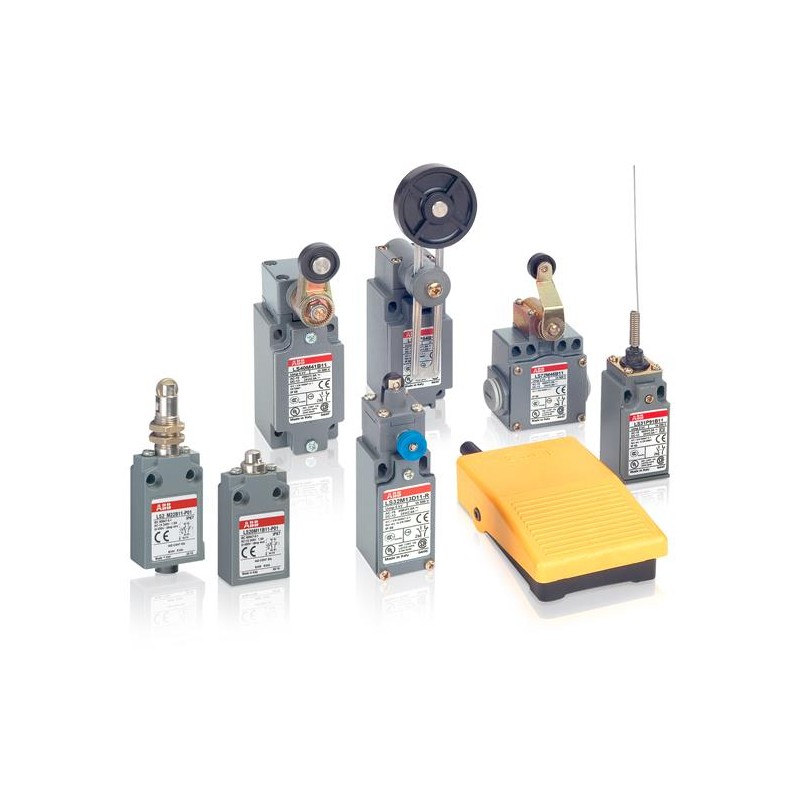

IPSR2D11 1SBV002208R1411 ABB IPSR2D11 Fußschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IPSR2D11 1SBV002208R1411 ABB IPSR2D11 Fußschalter

IPSR2D11

1SBV002208R1411

ABB

IPSR2D11 Fußschalter

Mehr Infos


Detektoren und Endschalter > Limit switches FRCTLP

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


IPSR2D11 Foot Switch

Ordering

  • EAN:
    3471522009500
  • Minimum Order Quantity:
    1 piece
  • Customs Tariff Number:
    85369085

Dimensions

  • Product Net Weight:
    1.100 kg

Container Information

  • Package Level 1 Units:
    1 piece
  • Package Level 1 Width:
    290 mm
  • Package Level 1 Height:
    165 mm
  • Package Level 1 Length:
    160 mm
  • Package Level 1 Gross Weight:
    1.1 kg
  • Package Level 1 EAN:
    3471522009500

Environmental

  • Ambient Air Temperature:
    Operation -10 … +70 °C
    Storage -30 … +80 °C
  • Resistance to Shock acc. to IEC 60068-2-27:
    Half-sine Pulse for 11 ms, No Change in Contact Position 50 m/s²
  • Resistance to Vibrations acc. to IEC 60068-2-6:
    25g (10 to 500 Hz) no change in position of contacts greater than 100 µs

Technical UL/CSA

  • Pilot Duty of Contact Elements acc. UL508:
    A600
    Q600
  • Flammability According to UL94:
    V0

Additional Information

  • Action Type of the Contact Element (acc. to IEC 60947-5-1):
    non-overlapping slow action contacts
  • Actuation Torque:
    acc. to IEC 60947-5-1 Min. 0.25 N·m
  • Base Color:
    Grey
  • Cable Outlets Per Side:
    1 pre-pressed Pg16 knockout on each side
  • Climatic Withstand:
    according to IEC 68-2-3 and salty mist according to IEC 68-2-11
  • Connecting Capacity:
    AWG 20 ... AWG 14
    0.5 ... 2.5 mm²
  • Connecting terminals (delivered in open position):
    M3.5 (+,-) screw Phillips head n░1 with captive cable gland
  • Contact Element Form (acc. to IEC 60947-5-1):
    Zb
  • Conventional Free-air Thermal Current (Ith):
    acc. to IEC 60947-5-1, q = 40 °C 10.0 A
  • Cover Color:
    red
  • Degree of Protection:
    acc. to IEC 60529 IP65
  • Electrical Shock Protection acc. to IEC 536:
    Double insulation - Class II
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Load Factor:
    .5
  • Mechanical Durability:
    30 million
  • Number and Type of Bottom Cable Glands:
    Pg 16 Cable Gland
  • Number of Auxiliary Contacts NC:
    1
  • Number of Auxiliary Contacts NO:
    1
  • Operating Angle of the Foot Switch Pedal:
    15 °
  • Operating Format:
    locked in neutral position
  • Positive Opening Operation of NC Contact(s):
    Yes
  • Product Main Type:
    Foot Switches
  • Product Name:
    Foot Switch
  • Rated Frequency (f):
    Supply Circuit 50 Hz
    Supply Circuit 60 Hz
  • Rated Impulse Withstand Voltage (Uimp):
    6 kV
  • Rated Insulation Voltage (Ui):
    acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V
    acc. to UL/CSA 600 V
  • Rated Operational Current AC-15 (Ie):
    (130 V) 5.5 A
    (230 V) 3.1 A
    (240 V) 3 A
    (24 V) 10 A
    (400 V) 1.8 A
  • Rated Operational Current DC-13 (Ie):
    (110 V) 0.6 / 66 A
    (24 V) 2.8 / 67.2 A
    (250 V) 0.27 / 67.5 A
  • Resistance Between Contacts:
    25 mΩ
  • Standards:
    IEC 60947-1, IEC 60947-5-1, EN 60947-1, EN 60947-5-1, UL 508 and CSA C22-2 N°14
  • Terminal Marking:
    according to EN 50013

Certificates and Declarations (Document Number)

Classifications

  • ETIM 4:
    EC001829 - Position switch modular
  • ETIM 5:
    EC001829 - Position switch modular
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Titel: Größe: Typ:
IPSR2D11 Foot Switch - ABB - IPSR2D11 - 1SBV002208R1411 94 Kbytes IPSR2D11 Foot Switch - ABB - IPSR2D11 - 1SBV002208R1411
IPSR2D11 1SBV002208R1411 ABB IPSR2D11 Fußschalter 94 Kbytes IPSR2D11 Foot Switch - ABB - IPSR2D11 - 1SBV002208R1411
