ABBElektronische Motorschutzrelais ELECTRONIC MOTOR PROTECTION RELAYS MX116 AND MX1321SAM201901R1003 ABB Hilfskontakt
ABB 1SAM201901R1003 1SAM201901R1003 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

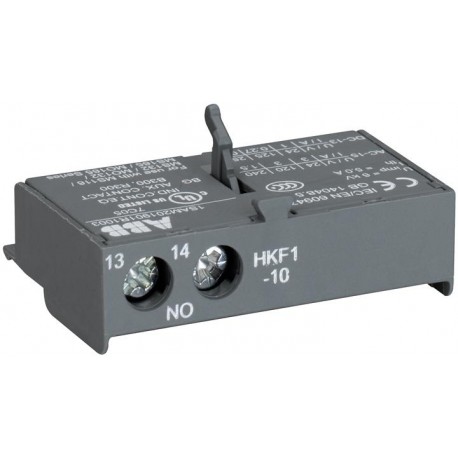

1SAM201901R1003 ABB Hilfskontakt

Artikel-Nr.: 1SAM201901R1003

Hersteller: ABB

Beschreibung:

Hilfskontakt
HKF1-10 KONTAKT AUX VORNE. 1NA (MS1XX)
HKF1-10 Hilfsschalter 1S frontseitiger Anbau

Kategorien:

  • Niederspannungsschaltgeräte > Hilfsschalterblock
  • ABB > Elektronische Motorschutzrelais > Electronic motor protection relays Mx116 and Mx132

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 6,94 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

HKF1-10 Aux.-Ansprechpartner für front-Einbau

Bestellen

  • EAN:
    4013614502620
  • Mindestbestellmenge:
    10 Stück
  • Zolltarifnummer:
    85365080

Container Informationen

  • Paket Level 1 Breite:
    148 mm
  • Paket Level 1 Länge:
    36 mm
  • Paket Level 1 Höhe:
    50 mm
  • Paket Level 1 Brutto-Gewicht:
    0.195 kg
  • Paket Level 1-EAN:
    4013614502637
  • Paket Level 1-Einheiten:
    10 Stück

Abmessungen

  • Produkt Netto-Breite:
    45mm
  • Produkt Netto-Höhe:
    12.5mm
  • Produkt Netto Tiefe:
    26.5mm
  • Produkt-Netto-Gewicht:
    0.013kg

Technische

  • Bemessungs-Spannung:
    250 V
  • Bemessungs-Betriebsstrom AC-15 (Ie):
    (240 V) 4 A
    (24 V) 6
    (380 / 400 V) 3 A
    (690 V) 1 A
  • Bemessungs-Betriebsstrom DC-13 (Ie):
    (125 V) 0,55 A
    (24 V) 2 A
    (250 V) 0,27 A
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    Auxiliary Circuit 6 kV
  • Bemessungsisolationsspannung (Uich):
    250 V
  • Anschluss Kapazität-Hilfsstromkreis:
    Flexible mit Aderendhülse 1/2x 0.75 ... 1.5 mm2
    Flexibel mit Isolierter Aderendhülse 1/2x 0.75 ... 1.5 mm2
    Flexible 1/2x 0.75 ... 1.5 mm2
    Starre 1/2x 1 ... 1,5 mm2
  • Anzugsmoment:
    Hilfsstromkreis 0.8 ... 1.2 N·m
  • Abisolierlänge:
    Auxiliary Circuit 8 mm
  • Empfohlener Schraubendreher:
    M3
    Pozidriv 2
  • Anzahl der Hilfskontakte NO:
    1
  • Produkt-Name:
    Hilfsschalter
  • Geeignet Für:
    MS165
    MO165
    MS132
    MO132
    MS116

Umwelt

  • Umgebungstemperatur:
    Betrieb -20 ... +55 °C
    Lagerung -50 ... +80 °C
  • RoHS Status:
    Geplante Folgen der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung nach 2008 Q1

Technische UL/CSA

  • Maximale Betriebsspannung UL/CSA:
    Main Circuit 250 V AC
  • Anschluss Kapazität hilfsstromkreis UL/CSA:
    Flexibel 1/2 x 16 ... 14 AWG
    Stranded 1/2x 16 ... 14 AWG
  • Anzugsdrehmoment UL/CSA:
    Auxiliary Circuit 7 in·lb
  • Schaltleistung UL/CSA:
    B300
    R300

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • eClass:
    7.0 27379201

ETIM for 1SAM201901R1003 Niederspannungsschaltgeräte (EC000041)

MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Fehlersignalschalter (EF007613)
Merkmalswert0
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385)
Merkmalswert1.5 A
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameAusführung (EF000010)
Merkmalswertaufsteckbar
MerkmalsnameMontageart (EF000003)
MerkmalswertFrontbefestigung
MerkmalsnameFassung (EF000048)
Merkmalswertohne

DATASHEET - PDF

Titel
Größe
Typ
PDF CATALOGUE MOTOR PROTECTION EN
70 Mbytes
