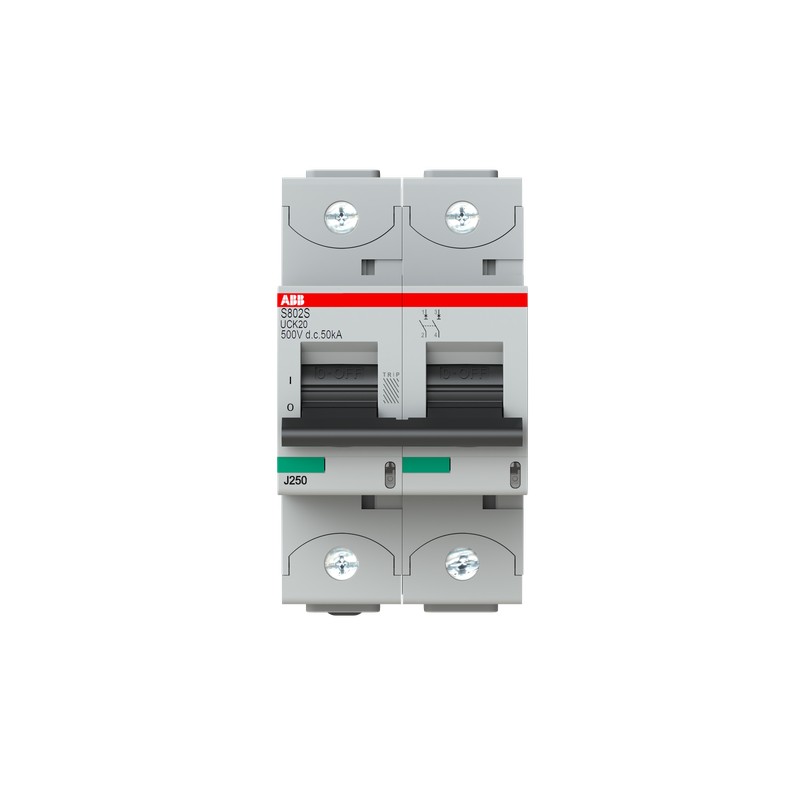

2CCS862001R1487 ABB High Performance Circuit Breaker S800S Auslösecharakteristik K Anzahl der Pole 2 Bemessu..
2CCS862001R1487
ABB
High Performance Circuit Breaker - S800S - Auslösecharakteristik K - Anzahl der Pole 2 - Bemessungsbetriebsstrom 20A - Nennbetriebsspannung 250V DC
Int.aut. S802S-UCK20 2p 20A UCK 50kA
Hochleistungs-Sicherungsautomat, 20A, K, 500VDC=Icu 50kA, 2P
Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
Industriell > S800S-UC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
PDF
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| EcoSolutions Profil | 9AKK108471A1082 |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 86.29 % |
| ABB Konzernziel für die Deponierung von Abfällen | Auf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist. |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108470A2575 |
| Umweltprodukterklärung - EPD | 9AKK108470A1695 |
| 9AKK108470A1696 | |
| Technische Daten | |
| Fehlerstromart | Standard Version |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (500 V DC) 50 kA |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (500 V DC) 50 kA |
| Schaltstellungsanzeige | EIN / AUS / TRIP |
| Energiebegrenzungsklasse | 3 |
| Anzahl geschützter Pole | 2 |
| Anzahl Pole | 2P |
| Auslösertyp | K |
| Bedienteilkennzeichnung | I/O |
| Zubehör anbaubar | Ja |
| Anschlussmöglichkeit | flexibel 0 … 50 mm² |
| starr 0 … 70 mm² | |
| Anschlussart | Schraubklemme |
| Elektrische Daten | |
| Auslösecharakteristik | UC-K |
| Bemessungsbetriebsspannung | (gemäß IEC 60947-2) 500 V DC |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1500 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Eingangsspannungsart | DC |
| Bemessungsstrom (In) | 20 A |
| Frequenz (f) | 50...60 Hz |
| Bemessungsfrequenz (f) | 0 Hz |
| Verlustleistung | insgesamt 7 W |
| bei Bemessungsbedingungen pro Pol 3.5 W | |
| Überspannungskategorie | III |
| Material Compliance | |
| RoHS Erklärung | 2CCC005084D0202 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20211214 |
| REACH Erklärung | 9AKK108470A9089 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20250313 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... 70 °C |
| (Lagerung) -40 ... 70 °C | |
| Schutzart | IP20 |
| Verschmutzungsgrad | 2 |
| Umweltinformationen | 2CCY413207D0203 |
| Abmessungen | |
| Breite in Teilungseinheiten | 3 |
| Breite (Netto-Abmessung) | 54 mm |
| Höhe (Netto-Abmessung) | 95 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 490 g |
| Einbautiefe (t2) | 82.5 mm |
| Maßzeichnung | 2CCC413003C0201 |
| Engineering | |
| EPLAN Daten | 9AAC172534_EPLAN |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 510 g |
| Zertifikate und Deklarationen | |
| CB Zertifikat | 2CCC413025D0202 |
| CCC Zertifikat | CQC2007010307251328 |
| Konformitätserklärung - CE | 2CCC005084D0202 |
| ESTI Zertifikat | S800 GOST |
| VDE Zertifikat | 2CCC413040D0601 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CCC413016M0008 |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107992A5101 |
| 9AKK108468A9561 | |
| 9AKK108468A9562 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000042 - Leitungsschutzschalter |
| ETIM 10 | EC000042 - Leitungsschutzschalter |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141901 |
| IDEA Granular Category Code (IGCC) | 4899 >> Miniature circuit breaker (MCB) screw-in model |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | IEC/EN 60947-2 |
| Merkmal | Wert |
|---|---|
| Einbautiefe (EF000218) | 82.5 mm |
| Auslösecharakteristik (EF000889) | sonstige |
| Polzahl (gesamt) (EF008618) | 2 |
| Anzahl der abgesicherten Pole (EF005548) | 2 |
| Bemessungsstrom (EF000227) | 20 A |
| Bemessungsisolationsspannung Ui (EF001366) | 1500 V |
| Bemessungsstoßspannungsfestigkeit Uimp (EF011980) | 8 kV |
| Spannungsart (EF000187) | DC |
| Frequenz (EF000416) | 0 Hz |
| Energiebegrenzungsklasse (EF002568) | 3 |
| Unterputzmontage (EF007517) | Nein |
| Mitschaltender Neutralleiter (EF005997) | Nein |
| Überspannungskategorie (EF002569) | 3 |
| Verschmutzungsgrad (EF002570) | 2 |
| Zusatzeinrichtungen möglich (EF008148) | Ja |
| Breite in Teilungseinheiten (EF002950) | 3 |
| Schutzart (IP) (EF005474) | IP20 |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0 mm² |
| Explosionsgeschützt (EF004663) | Nein |
